HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter

HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
Voorbestellen
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
HHT-14-50-IV-D6
Framemaat(mm)Φ70
Overbrengingsverhouding(xx:1)50
Diameter ingaande as(mm)6
Versnellingsbaklengte(mm)50.5
Vraag

Downloads

HHT-14-50-IV-D6_Full_Datasheet.pdfPDF · 136.18KB
Dezelfde serie
ModelFramemaat(mm)Overbrengingsverhouding(xx:1)Diameter ingaande as(mm)Versnellingsbaklengte(mm)PrijsVoorraad
HHT-14-100-I-D8Φ70100823.5€202,10Op bestelling
HHT-14-100-III-D14Φ701001452.5€223,37Op bestelling
HHT-14-100-IV-D6Φ70100650.5€223,37Op bestelling
HHT-14-50-I-D8Φ7050823.5€202,10Op bestelling
HHT-14-50-III-D14Φ70501452.5€223,37Op bestelling
HHT-14-50-IV-D6Φ7050650.5€223,37Op bestelling
HHT-17-100-I-D8Φ80100826.5€223,37Op bestelling
HHT-17-100-III-D19Φ801001956.5€244,64Op bestelling
HHT-17-100-IV-D8Φ80100856€244,64Op bestelling
HHT-17-50-I-D8Φ8050826.5€223,37Op bestelling
HHT-17-50-III-D19Φ80501956.5€244,64Op bestelling
HHT-17-50-IV-D8Φ8050856€244,64Op bestelling
HHT-20-100-I-D14Φ901001429€234,01Op bestelling
HHT-20-100-I-D14-DΦ901001429€234,01Op bestelling
HHT-20-100-IV-D10Φ901001063.5€265,92Op bestelling
HHT-20-50-I-D14Φ90501429€234,01Op bestelling
HHT-20-50-IV-D10Φ90501063.5€265,92Op bestelling
HHT-25-100-I-D14Φ1101001434€244,64Op bestelling
HHT-25-100-IV-D14Φ1101001472.5€287,20Op bestelling
HHT-25-50-I-D14Φ110501434€244,64Op bestelling
HHT-25-50-IV-D14Φ110501472.5€287,20Op bestelling
HHT-32-100-I-D19Φ1421001942€287,20Op bestelling
HHT-32-100-IV-D14Φ1421001484.5€308,46Op bestelling
HHT-32-50-I-D19Φ142501942€287,20Op bestelling
HHT-32-50-IV-D14Φ14250501484.5€308,46Op bestelling
HHT-40-100-I-D19Φ1701001951€393,56Op bestelling
HHT-40-100-IV-D16Φ17010016100€414,83Op bestelling
HHT-40-50-I-D19Φ170501951€393,56Op voorraad
HHT-40-50-IV-D16Φ1705016100€414,83Op bestelling
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 6mm Ingangsdiameter
Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 50, een Kadergrootte van Φ70m... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€223,37
5 + €215,73
10 + €208,60
50 + €201,93
100 + €195,67

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

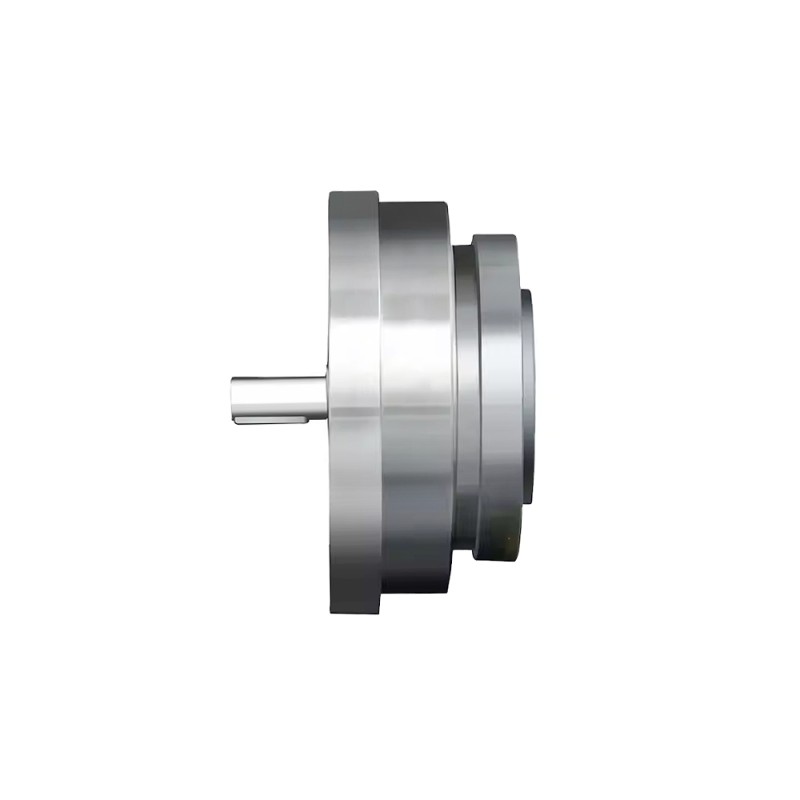

Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 50, een Kadergrootte van Φ70mm en een Diameter ingaande vanaf 6mm en een maximale speling van 20arcsec.
De Harmonische Versnellingsbakes uit de HHT-serie zijn voorzien van een geïntegreerde golfgenerator met een eigen ingaande as en compacte structuur. De flexspline en de starre spline zijn verbonden via zeer stijve kruislagers, waardoor het een eenvoudig te bedienen modulair product is. Het kan aan beide uiteinden worden bevestigd, stijf of flexibel, voor uitgangsaansluiting.
Gekenmerkt door een ultraplat ontwerp, lichtgewicht en compactheid, wordt deze serie veel gebruikt in humanoïde robots, metalen werktuigmachines, medische apparatuur, communicatieapparatuur, enz.

Belangrijkste kenmerken

  • Coaxiale invoer en uitvoer
  • Hoog koppelvermogen en hoge stijfheid
  • Uitstekende positioneringsnauwkeurigheid en rotatienauwkeurigheid
  • Golfgeneratornok heeft een eigen ingaande as en kan overeenkomen met verschillende invoervormen
  • Binnensteunlagers, een volledig afgedichte structuur en eenvoudige installatie
  • Compact en eenvoudig structuurontwerp met weinig tot geen speling, rechtstreeks aangesloten op de motor

Specificaties versnellingsbak

  • Onderdeelnummer: HHT-14-50-IV-D6
  • Type versnellingsbak: Harmonische Versnellingsbak
  • Materiaal tandwiel: Gelegeerd staal
  • Overbrengingsverhouding: 50:1
  • Speling bij nullast: <=20arcsec
  • Nominaal koppel (ingangssnelheid 2000tpm): 5.40Nm(764.70oz.in)
  • Moment toegestaan ​​koppel: 35.00Nm(4956.41oz.in)
  • Piek start-stopkoppel: 18.00Nm(2549.01oz.in)
  • Maximale invoersnelheid toegestaan: 8500rpm
  • Gemiddelde invoersnelheid toegestaan: 3500rpm
  • Maximale axiale belasting: 1.88KN
  • Maximale radiale belasting: 4.7KN
  • Levenslang: 10000hours

Fysieke specificaties

  • Kadergrootte: Φ70mm
  • Lengte versnellingsbak: 50.5mm
  • Type ingaande as: Spiebaan
  • Diameter ingaande as: Φ6mm

Bedrijfsomgeving(Tj = 25℃/77℉)

  • Omgevingstemperatuur: 0-40℃
  • Geen spatten van water of olie
  • Niet blootstellen aan corrosief of explosief gas
  • Geen stof zoals metaalpoeder
Elektrische specificatie
Gemiddelde toegestane invoersnelheid(rpm) 3500
Nominaal koppel/2000rpm(Nm) 5.40
Fysieke specificatie
Diameter ingaande as(mm) 6
Framemaat(mm) Φ70
IP-classificatie 65
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 50
Productserie HHT
Speling <=20 arcsec
Type versnellingsbak Harmonische Versnellingsbak
Versnellingsbaklengte(mm) 50.5

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
HHD-serie Harmonische versnellingsbak Φ80mm Verhouding 50:1 Speling 20arcsec 8mm Ingangsdiameter
Voorbestellen
HHD-serie Harmonische versnellingsbak Φ80mm Verhouding 50:1 Speling 20arcsec 8mm Ingangsdiameter
Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 50, een Kadergrootte van Φ80mm en een Diameter ingaande vanaf 8mm en een maxima..
vanaf
€244,64
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
350W 60V 5.9A 115/230V schakelende voeding Stepper Motor CNC router kits
350W 60V 5.9A 115/230V schakelende voeding Stepper Motor CNC router kits
Deze professionele 350W 60V 5.9A schakelende CNC voeding kan op grote schaal worden gebruikt in industriële automatisering en CNC Stepper/Servo systee..
vanaf
€23,41
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

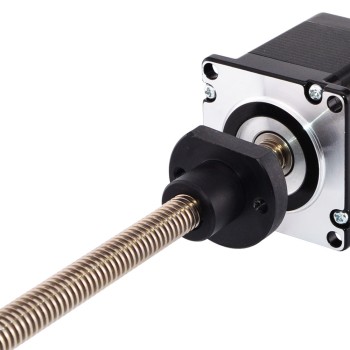

CN In de uitverkoop - Nema 23 Extern 56mm Stapel 2,0A Lood 2mm (0,07874")
CN In de uitverkoop - Nema 23 Extern 56mm Stapel 2,0A Lood 2mm (0,07874")
Dit model is economie lineaire stappenmotor die Nema 23 externe lineaire actuator genoemd, de motor deel is 56mm 1,8 graad 2A Nema 23 stappenmotor. He..
vanaf Bespaar -32%
€29,81 €44,16
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

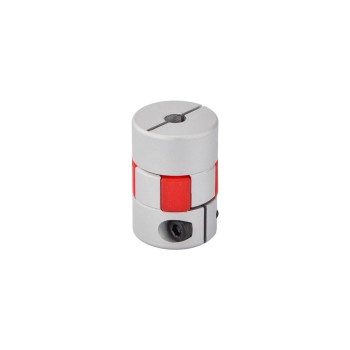

12,7 mm - 14 mm flexibele kaak koppeling 30x40 mm CNC Stepper Motor as koppeling
Voorbestellen
12,7 mm - 14 mm flexibele kaak koppeling 30x40 mm CNC Stepper Motor as koppeling
Schacht: 12,7 mm - 14 mm P/N: ST-JC20 Diameter: 30mm Lengte: 40mm Materiaal huls: Polyurethaan Lichaamsmateriaal: Aluminiumlegering..
vanaf
€6,51
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

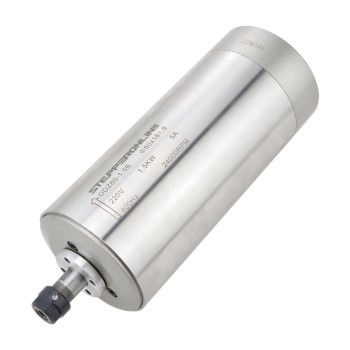

Spindel Motor Water Gekoeld 220V 1.5KW 24000RPM 400Hz ER11 Collet Hout Graveren Frezen Machine
Voorbestellen
Spindel Motor Water Gekoeld 220V 1.5KW 24000RPM 400Hz ER11 Collet Hout Graveren Frezen Machine
Specificatie Onderdeelnummer fabrikant: GDZ80-1.5B Materiaal: Roestvrij staal Afmetingen: Ø80x181.5 (Diameter middengedeelte: 80mm, Lengte: 181.5..
vanaf
€65,07
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

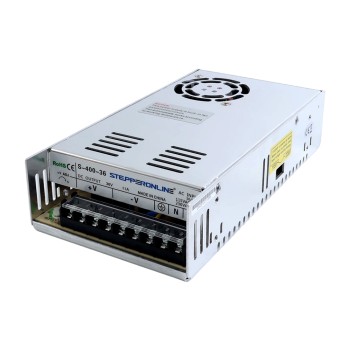

400W 36V 11A 115/230V schakelende voeding Stepper Motor CNC router kits
