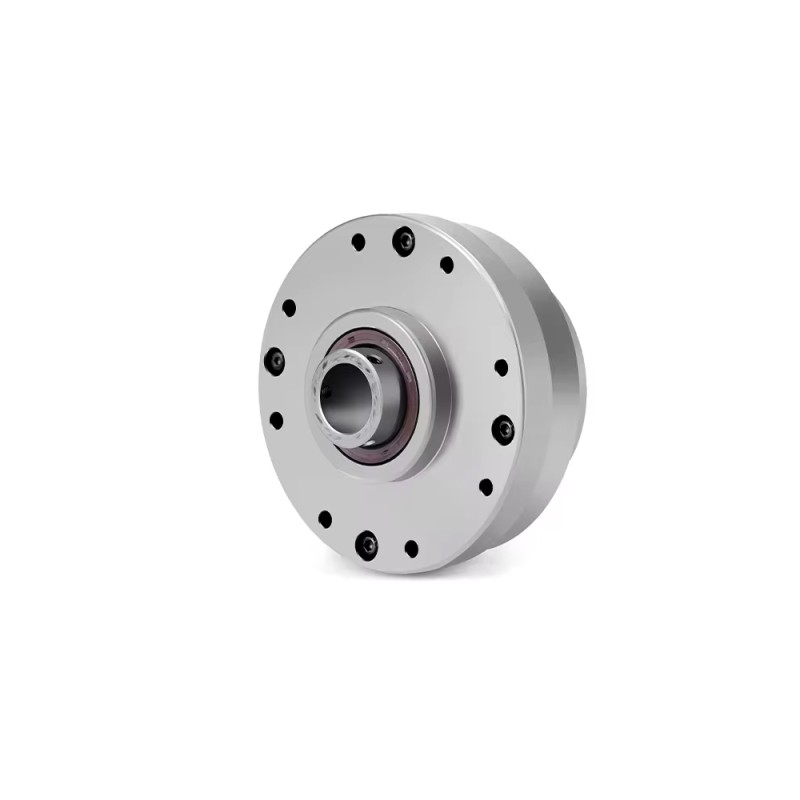

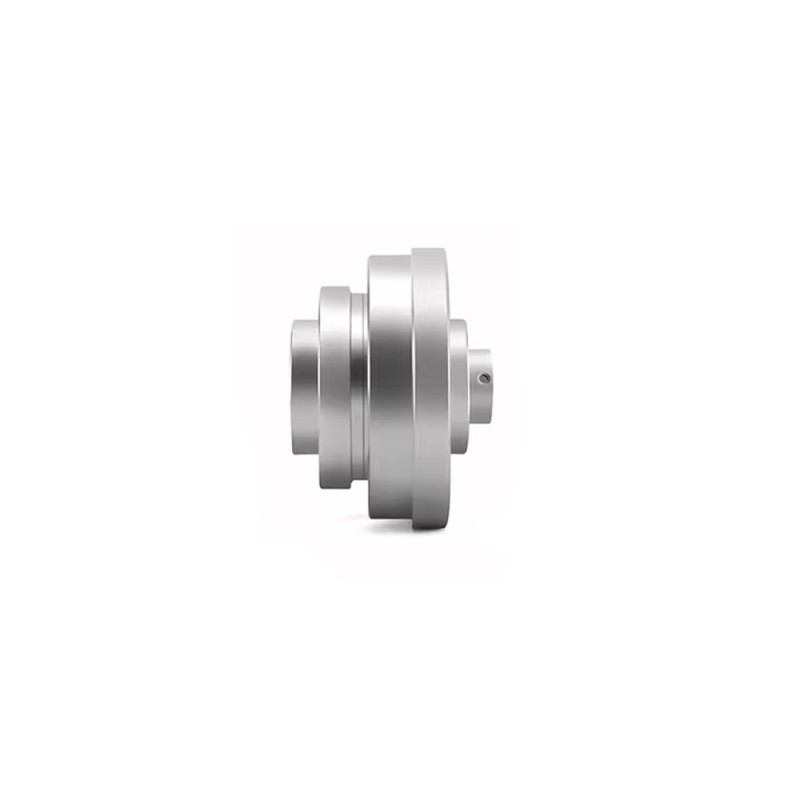

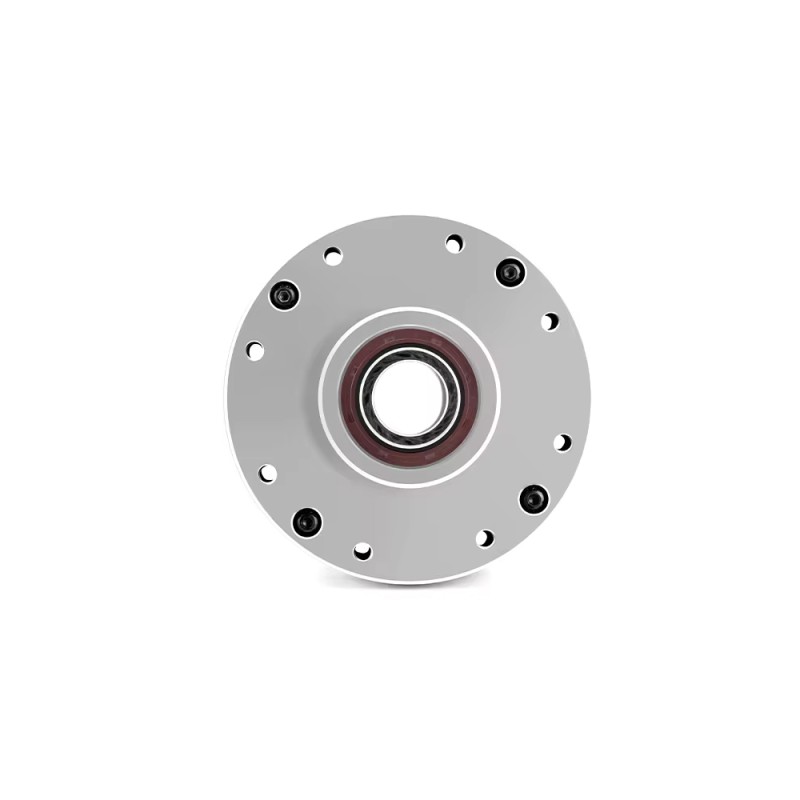

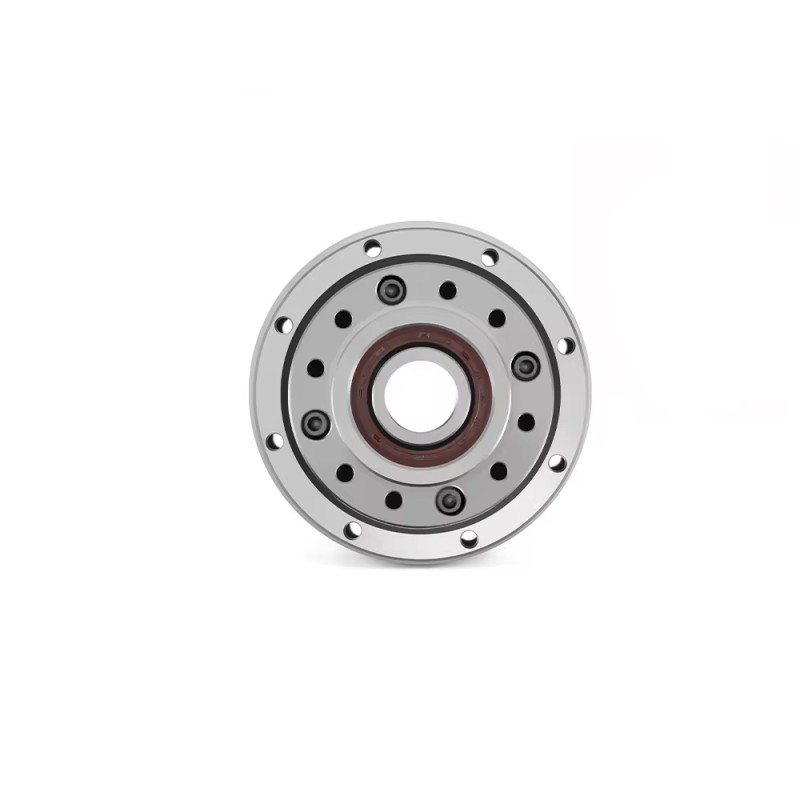

Name: HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 14mm Ingangsdiameter
Brand: STEPPERONLINE
SKU: HHT-14-50-III-D14
Price: 223.37 EUR
Availability: PreOrder

HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor

Voorbestellen

HHT-14-50-III-D14

Framemaat(mm)Φ70

Overbrengingsverhouding(xx:1)50

Diameter ingaande as(mm)14

Versnellingsbaklengte(mm)52.5

Vraag

Downloads

HHT-14-50-III-D14_Full_Datasheet.pdfPDF · 159.35KB HHT-14-50-III-D14.stpSTP · 1.12MBLog in om te downloaden

Dezelfde serie

Model	Framemaat(mm)	Overbrengingsverhouding(xx:1)	Diameter ingaande as(mm)	Versnellingsbaklengte(mm)	Prijs	Voorraad
HHT-14-100-I-D8	Φ70	100	8	23.5	€202,10	Op bestelling
HHT-14-100-III-D14	Φ70	100	14	52.5	€223,37	Op bestelling
HHT-14-100-IV-D6	Φ70	100	6	50.5	€223,37	Op bestelling
HHT-14-50-I-D8	Φ70	50	8	23.5	€202,10	Op bestelling
HHT-14-50-III-D14	Φ70	50	14	52.5	€223,37	Op bestelling
HHT-14-50-IV-D6	Φ70	50	6	50.5	€223,37	Op bestelling
HHT-17-100-I-D8	Φ80	100	8	26.5	€223,37	Op bestelling
HHT-17-100-III-D19	Φ80	100	19	56.5	€244,64	Op bestelling
HHT-17-100-IV-D8	Φ80	100	8	56	€244,64	Op bestelling
HHT-17-50-I-D8	Φ80	50	8	26.5	€223,37	Op bestelling
HHT-17-50-III-D19	Φ80	50	19	56.5	€244,64	Op bestelling
HHT-17-50-IV-D8	Φ80	50	8	56	€244,64	Op bestelling
HHT-20-100-I-D14	Φ90	100	14	29	€234,01	Op bestelling
HHT-20-100-I-D14-D	Φ90	100	14	29	€234,01	Op bestelling
HHT-20-100-IV-D10	Φ90	100	10	63.5	€265,92	Op bestelling
HHT-20-50-I-D14	Φ90	50	14	29	€234,01	Op bestelling
HHT-20-50-IV-D10	Φ90	50	10	63.5	€265,92	Op bestelling
HHT-25-100-I-D14	Φ110	100	14	34	€244,64	Op bestelling
HHT-25-100-IV-D14	Φ110	100	14	72.5	€287,20	Op bestelling
HHT-25-50-I-D14	Φ110	50	14	34	€244,64	Op bestelling
HHT-25-50-IV-D14	Φ110	50	14	72.5	€287,20	Op bestelling
HHT-32-100-I-D19	Φ142	100	19	42	€287,20	Op bestelling
HHT-32-100-IV-D14	Φ142	100	14	84.5	€308,46	Op bestelling
HHT-32-50-I-D19	Φ142	50	19	42	€287,20	Op bestelling
HHT-32-50-IV-D14	Φ142	5050	14	84.5	€308,46	Op bestelling
HHT-40-100-I-D19	Φ170	100	19	51	€393,56	Op bestelling
HHT-40-100-IV-D16	Φ170	100	16	100	€414,83	Op bestelling
HHT-40-50-I-D19	Φ170	50	19	51	€393,56	Op voorraad
HHT-40-50-IV-D16	Φ170	50	16	100	€414,83	Op bestelling

HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 50:1 Speling 20arcsec 14mm Ingangsdiameter

Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 50, een Kadergrootte van Φ70m... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€223,37

5 + €215,73

10 + €208,60

50 + €201,93

100 + €195,67

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 50, een Kadergrootte van Φ70mm en een Diameter ingaande vanaf 14mm en een maximale speling van 20boogsec.
De Harmonische Versnellingsbakes uit de HHT-serie zijn voorzien van een geïntegreerde golfgenerator, een hol asgat met grote diameter en een compacte structuur. De flexspline en de starre spline zijn verbonden via zeer stijve kruislagers, waardoor het een eenvoudig te bedienen modulair product is. Het kan aan beide uiteinden worden bevestigd, stijf of flexibel, voor uitgangsaansluiting.
Gekenmerkt door een ultraplat ontwerp, lichtgewicht en compactheid, wordt deze serie veel gebruikt in humanoïde robots, metalen werktuigmachines, medische apparatuur, communicatieapparatuur, enz.

Belangrijkste kenmerken

Coaxiale invoer en uitvoer
Hoog koppelvermogen en hoge stijfheid
Uitstekende positioneringsnauwkeurigheid en rotatienauwkeurigheid
Hol asgat met grote diameter in het midden van de golfgeneratornok
Binnensteunlagers, een volledig afgedichte structuur en eenvoudige installatie
Compact en eenvoudig structuurontwerp met weinig tot geen speling, direct aangesloten op de motor en eenvoudig te installeren

Specificaties versnellingsbak

Onderdeelnummer: HHT-14-50-III-D14
Type versnellingsbak: Harmonische Versnellingsbak
Materiaal tandwiel: Gelegeerd staal
Overbrengingsverhouding: 50:1
Speling bij nullast: <=20arcsec
Nominaal koppel (ingangssnelheid 2000tpm): 5.40Nm(764.70oz.in)
Moment toegestaan koppel: 35.00Nm(4956.41oz.in)
Piek start-stopkoppel: 18.00Nm(2549.01oz.in)
Maximale invoersnelheid toegestaan: 8500rpm
Gemiddelde invoersnelheid toegestaan: 3500rpm
Maximale axiale belasting: 1.88KN
Maximale radiale belasting: 4.7KN
Levenslang: 10000hours

Fysieke specificaties

Kadergrootte: Φ70mm
Lengte versnellingsbak: 52.5mm
Type ingaande as: Spiebaan
Diameter ingaande as: Φ14mm

Bedrijfsomgeving(Tj = 25℃/77℉)

Omgevingstemperatuur: 0-40℃
Geen spatten van water of olie
Niet blootstellen aan corrosief of explosief gas
Geen stof zoals metaalpoeder

Elektrische specificatie
Gemiddelde toegestane invoersnelheid(rpm)	3500
Nominaal koppel/2000rpm(Nm)	5.40
Fysieke specificatie
Diameter ingaande as(mm)	14
Framemaat(mm)	Φ70
IP-classificatie	65
Materiaal tandwiel	Gelegeerd staal
Overbrengingsverhouding(xx:1)	50
Productserie	HHT
Speling	<=20 arcsec
Type versnellingsbak	Harmonische Versnellingsbak
Versnellingsbaklengte(mm)	52.5
