HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter

HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor
Voorbestellen
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter voor 60mm servomotor
HHT-14-100-III-D14
Framemaat(mm)Φ70
Overbrengingsverhouding(xx:1)100
Diameter ingaande as(mm)14
Versnellingsbaklengte(mm)52.5
Vraag

Downloads

HHT-14-100-III-D14_Full_Datasheet.pdfPDF · 159.31KB
Dezelfde serie
ModelFramemaat(mm)Overbrengingsverhouding(xx:1)Diameter ingaande as(mm)Versnellingsbaklengte(mm)PrijsVoorraad
HHT-14-100-I-D8Φ70100823.5€202,10Op bestelling
HHT-14-100-III-D14Φ701001452.5€223,37Op bestelling
HHT-14-100-IV-D6Φ70100650.5€223,37Op bestelling
HHT-14-50-I-D8Φ7050823.5€202,10Op bestelling
HHT-14-50-III-D14Φ70501452.5€223,37Op bestelling
HHT-14-50-IV-D6Φ7050650.5€223,37Op bestelling
HHT-17-100-I-D8Φ80100826.5€223,37Op bestelling
HHT-17-100-III-D19Φ801001956.5€244,64Op bestelling
HHT-17-100-IV-D8Φ80100856€244,64Op bestelling
HHT-17-50-I-D8Φ8050826.5€223,37Op bestelling
HHT-17-50-III-D19Φ80501956.5€244,64Op bestelling
HHT-17-50-IV-D8Φ8050856€244,64Op bestelling
HHT-20-100-I-D14Φ901001429€234,01Op bestelling
HHT-20-100-I-D14-DΦ901001429€234,01Op bestelling
HHT-20-100-IV-D10Φ901001063.5€265,92Op bestelling
HHT-20-50-I-D14Φ90501429€234,01Op bestelling
HHT-20-50-IV-D10Φ90501063.5€265,92Op bestelling
HHT-25-100-I-D14Φ1101001434€244,64Op bestelling
HHT-25-100-IV-D14Φ1101001472.5€287,20Op bestelling
HHT-25-50-I-D14Φ110501434€244,64Op bestelling
HHT-25-50-IV-D14Φ110501472.5€287,20Op bestelling
HHT-32-100-I-D19Φ1421001942€287,20Op bestelling
HHT-32-100-IV-D14Φ1421001484.5€308,46Op bestelling
HHT-32-50-I-D19Φ142501942€287,20Op bestelling
HHT-32-50-IV-D14Φ14250501484.5€308,46Op bestelling
HHT-40-100-I-D19Φ1701001951€393,56Op bestelling
HHT-40-100-IV-D16Φ17010016100€414,83Op bestelling
HHT-40-50-I-D19Φ170501951€393,56Op voorraad
HHT-40-50-IV-D16Φ1705016100€414,83Op bestelling
HHT-serie Harmonische versnellingsbak Φ70mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter
Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 100, een Kadergrootte van Φ70... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€223,37
5 + €215,73
10 + €208,60
50 + €201,93
100 + €195,67

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 100, een Kadergrootte van Φ70mm en een Diameter ingaande vanaf 14mm en een maximale speling van 20arcsec.
De Harmonische Versnellingsbakes uit de HHT-serie zijn voorzien van een geïntegreerde golfgenerator, een hol asgat met grote diameter en een compacte structuur. De flexspline en de starre spline zijn verbonden via zeer stijve kruislagers, waardoor het een eenvoudig te bedienen modulair product is. Het kan aan beide uiteinden worden bevestigd, stijf of flexibel, voor uitgangsaansluiting.
Gekenmerkt door een ultraplat ontwerp, lichtgewicht en compactheid, wordt deze serie veel gebruikt in humanoïde robots, metalen werktuigmachines, medische apparatuur, communicatieapparatuur, enz.

Belangrijkste kenmerken

  • Coaxiale invoer en uitvoer
  • Hoog koppelvermogen en hoge stijfheid
  • Uitstekende positioneringsnauwkeurigheid en rotatienauwkeurigheid
  • Hol asgat met grote diameter in het midden van de golfgeneratornok
  • Binnensteunlagers, een volledig afgedichte structuur en eenvoudige installatie
  • Compact en eenvoudig structuurontwerp met weinig tot geen speling, direct aangesloten op de motor en eenvoudig te installeren

Specificaties versnellingsbak

  • Onderdeelnummer: HHT-14-100-III-D14
  • Type versnellingsbak: Harmonische Versnellingsbak
  • Materiaal tandwiel: Gelegeerd staal
  • Overbrengingsverhouding: 100:1
  • Speling bij nullast: <=20arcsec
  • Nominaal koppel (ingangssnelheid 2000tpm): 7.80Nm(1104.57oz.in)
  • Moment toegestaan ​​koppel: 54.00Nm(7647.03oz.in)
  • Piek start-stopkoppel: 28.00Nm(3965.13oz.in)
  • Maximale invoersnelheid toegestaan: 8500rpm
  • Gemiddelde invoersnelheid toegestaan: 3500rpm
  • Maximale axiale belasting: 1.88KN
  • Maximale radiale belasting: 4.7KN
  • Levenslang: 15000hours

Fysieke specificaties

  • Kadergrootte: Φ70mm
  • Lengte versnellingsbak: 52.5mm
  • Type ingaande as: Spiebaan
  • Diameter ingaande as: Φ14mm

Bedrijfsomgeving(Tj = 25℃/77℉)

  • Omgevingstemperatuur: 0-40℃
  • Geen spatten van water of olie
  • Niet blootstellen aan corrosief of explosief gas
  • Geen stof zoals metaalpoeder
Elektrische specificatie
Gemiddelde toegestane invoersnelheid(rpm) 3500
Nominaal koppel/2000rpm(Nm) 7.80
Fysieke specificatie
Diameter ingaande as(mm) 14
Framemaat(mm) Φ70
IP-classificatie 65
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 100
Productserie HHT
Speling <=20 arcsec
Type versnellingsbak Harmonische Versnellingsbak
Versnellingsbaklengte(mm) 52.5

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
Modbus RS485 Stepper Driver 0,1-5,6A 24-48VDC voor Nema 17, 23, 24 Stepper Motor
Modbus RS485 Stepper Driver 0,1-5,6A 24-48VDC voor Nema 17, 23, 24 Stepper Motor
Dit is een Modbus RS485 stappenmotor 0,1-5,6A 24-48VD cf orne 17, 23, 24 stappenmotor. DMRS-serie zijn stepper driver gebaseerd op standaard Modbus RS..
vanaf
€65,14
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

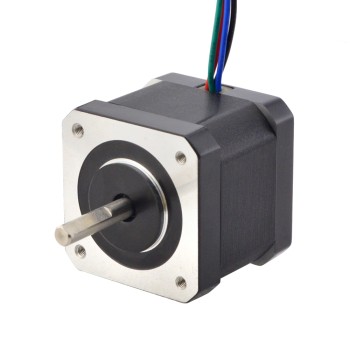

Nema 17 Bipolair 0,9deg 32Ncm(45.3oz.in) 1.68A 42x42x39mm 4 Draden
Nema 17 Bipolair 0,9deg 32Ncm(45.3oz.in) 1.68A 42x42x39mm 4 Draden
Elektrische specificatie Onderdeelnummer fabrikant: 17HM15-1684S Motortype: Bipolaire Stepper Staphoek: 0.9degHoudkoppel: 32Ncm (45.3oz.in) Nomi..
vanaf
€9,79
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
MRVR090 Wormwielkast 25:1 verhouding Φ28mm ingaande as met 100/112B5 motor ingaande flens
MRVR090 Wormwielkast 25:1 verhouding Φ28mm ingaande as met 100/112B5 motor ingaande flens
Deze wormwielkast uit de MRVR090-serie, met een overbrengingsverhouding van 25 en een ingaande asdiameter van 28 mm, is geschikt voor alle standaard I..
vanaf
€0,00
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

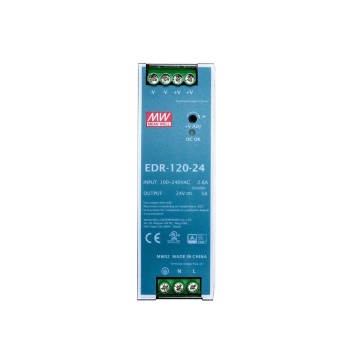

EDR-120-24 MEANWELL 120W 24VDC 5A 115/230VAC DIN Rail voeding
Voorbestellen
EDR-120-24 MEANWELL 120W 24VDC 5A 115/230VAC DIN Rail voeding
Dit is een voeding van 120W 24VDC 5A. De MEAN WELL EDR-120 is een zuinige, slanke 120 W DIN-railvoeding die geschikt is voor montage op TS-35/7,5 of ..
vanaf
€17,35
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

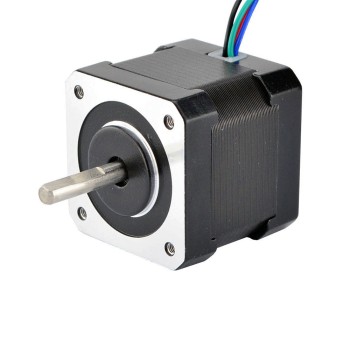

Nema 17 Bipolair 1,8deg 36Ncm(51oz.in) 0,85A 42x42x39mm 4 Draden
Nema 17 Bipolair 1,8deg 36Ncm(51oz.in) 0,85A 42x42x39mm 4 Draden
Deze bipolaire Nema 17 stappenmotor met staphoek 1,8deg en afmetingen 42x42x39mm. Het heeft 4 draden, elke fase trekt stroom 0,85A, met houdkoppel 36N..
vanaf
€8,31
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 11 Bipolair 1,8deg 12Ncm(16,99oz.in) 0,67A 28x28x51mm 4 Draden
🔥 Bestseller
Nema 11 Bipolair 1,8deg 12Ncm(16,99oz.in) 0,67A 28x28x51mm 4 Draden
Deze bipolaire nema 11 stappenmotor met staphoek 1,8deg en grootte 28x28x51mm. Hij heeft 4 draden, elke fase trekt 0,67A, met een houdkoppel van 12Ncm..
vanaf
€9,35
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
A6-serie 100W RS485 AC-servomotorkit 3000rpm 0,32Nm met rem 17-bits absolute encoder IP67
A6-serie 100W RS485 AC-servomotorkit 3000rpm 0,32Nm met rem 17-bits absolute encoder IP67
Dit is een A6-serie AC-servomotor en driverkit bestaande uit een 220VAC 100W-motor met de ingebouwde 17-bits multiturn absolute encoder en een 24V 6,9..
vanaf
€120,29
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

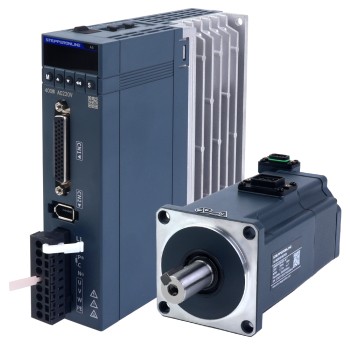

A6-serie 400W RS485 AC-servomotorset 3000rpm 1,27Nm met rem 17-bit absolute encoder IP67
