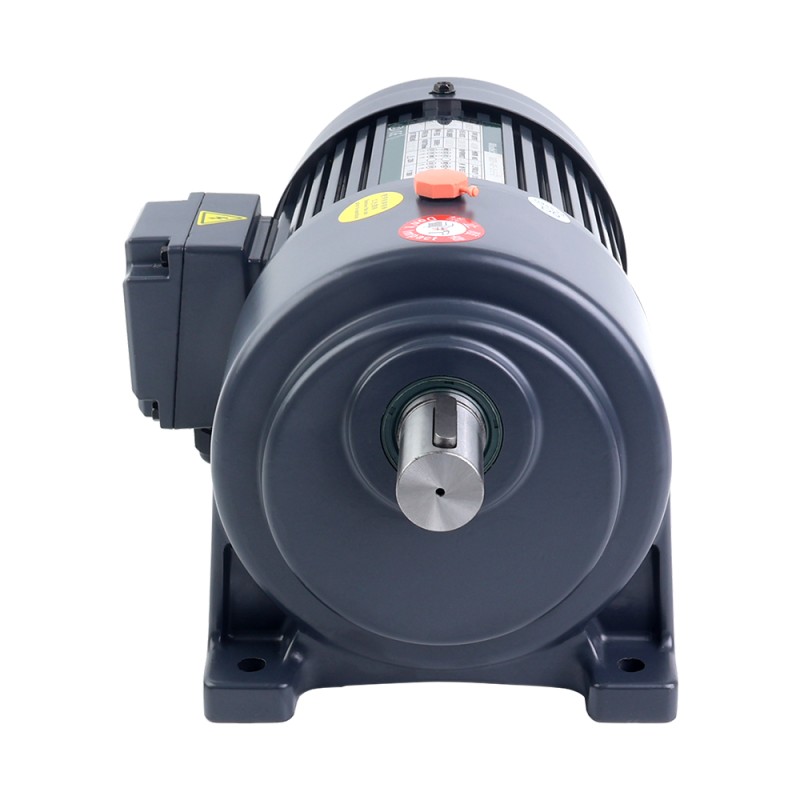

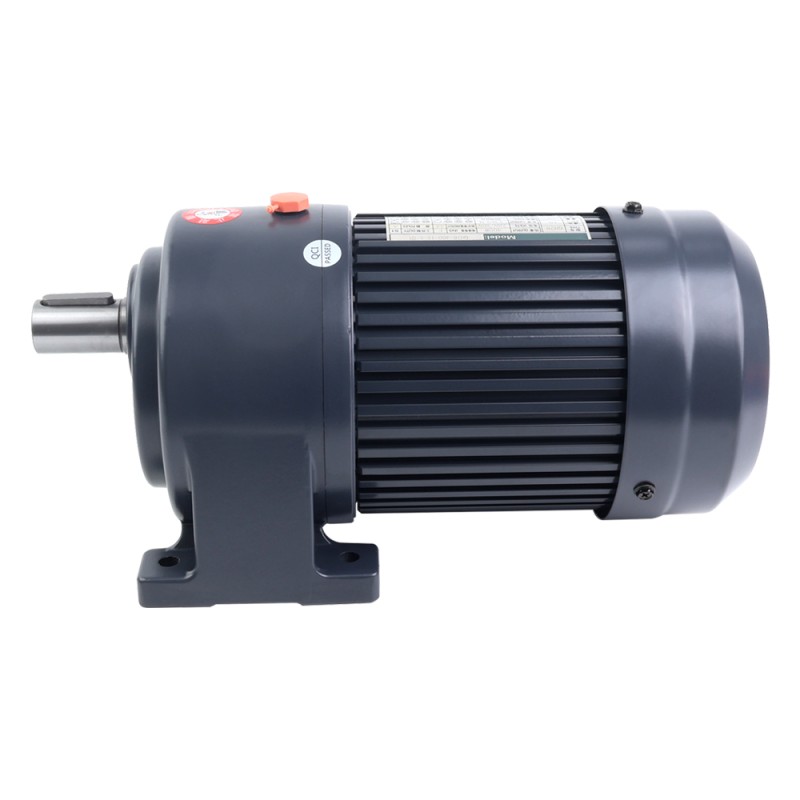

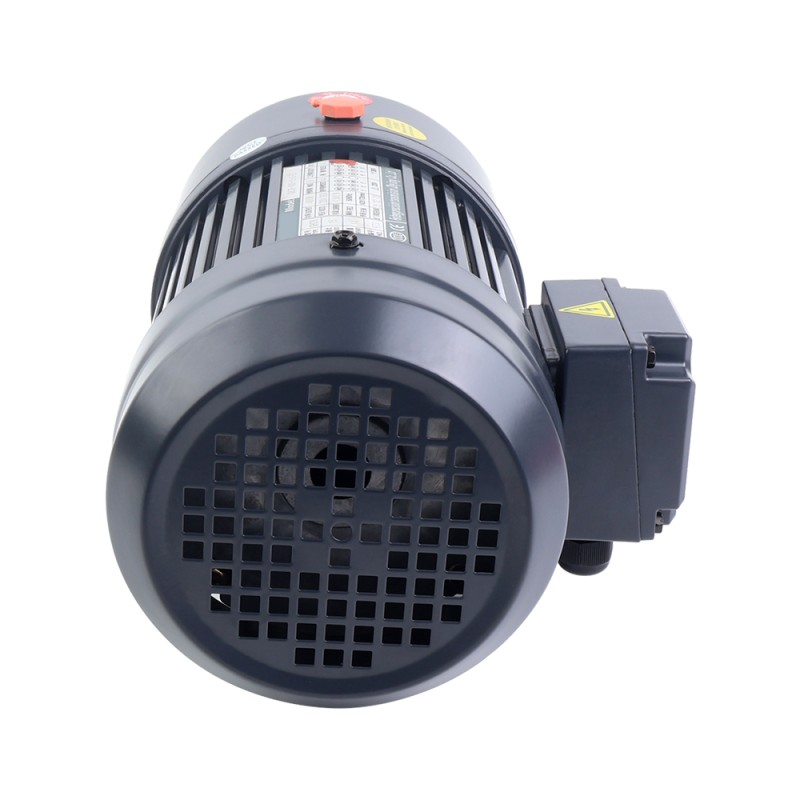

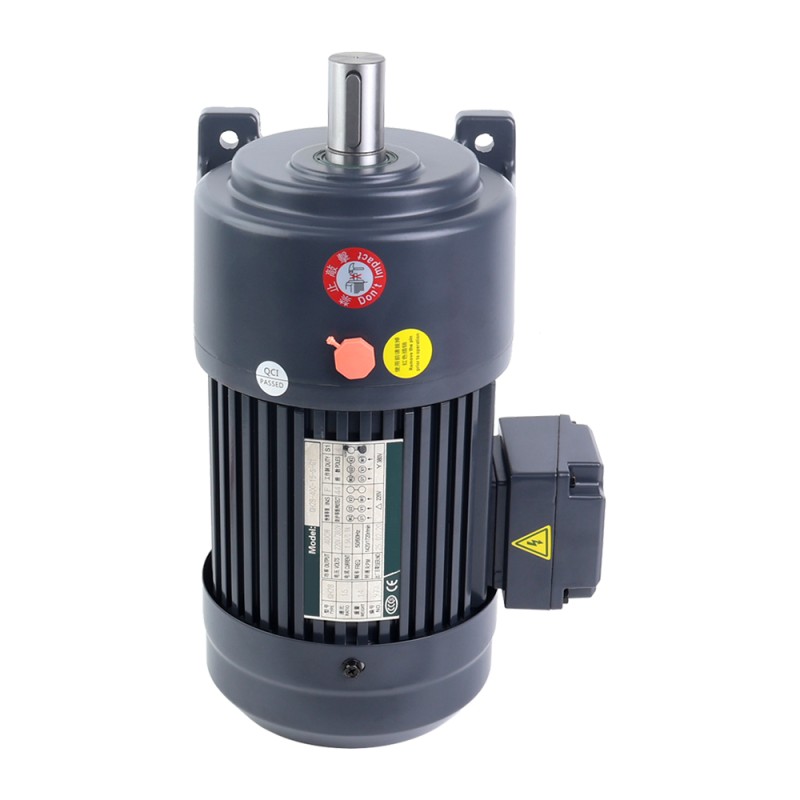

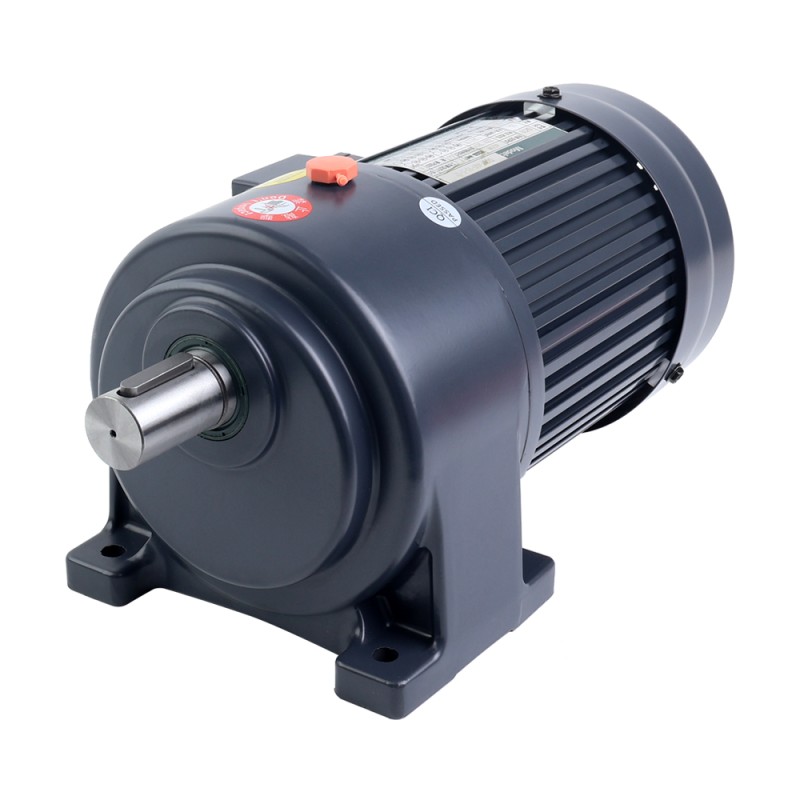

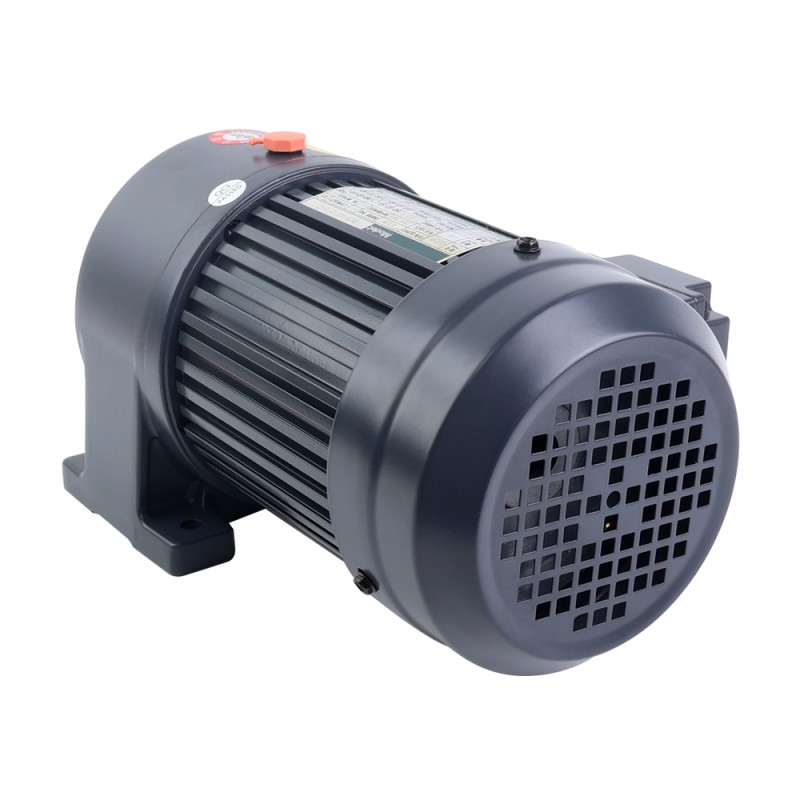

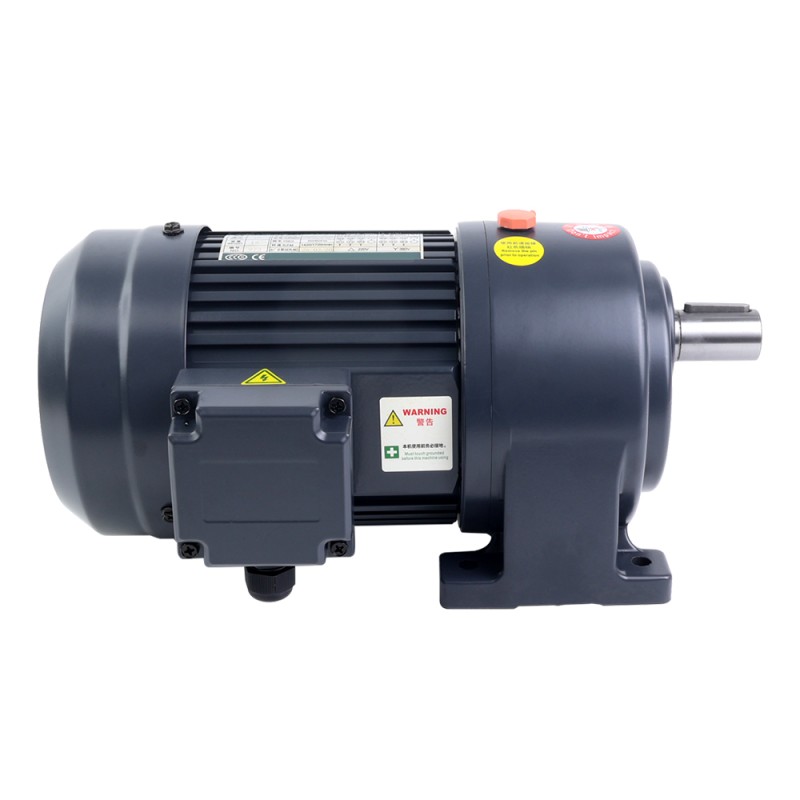

GH Serie horizontale middelgrote tandwielmotor Vermogen 0,1-3,7KW Overbrengingsverhouding 3-1800 met rem

Deze GH-serie horizontale middelgrote tandwielmotor met rem, met een breed reductiebereik van 3 to... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€0,00

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Asdiameter

Motorvermogen(W)

Overbrengingsverhouding

Bedrijfsspanning

Richting van de aansluitdoos

Inlaatrichting

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Deze GH-serie horizontale middelgrote tandwielmotor met rem, met een breed reductiebereik van 3 tot 1800, uitgangsvermogen van 100 tot 3700W en uitgaande asdiameters van 18 tot 50mm. Deze motor zorgt voor een soepele overbrenging, hoge belastingscapaciteit en superieure efficiëntie, wat hem ideaal maakt voor industriële productie, bouwmachines en maritieme toepassingen.

1. Motoruitgangskoppel voor overbrengingsverhoudingen tussen 3-200

Verhouding	Uitgangs-RPM		Uitgangskoppel(kgf.m)
	Uitgangs-RPM		0.1KW 1/8HP		0.2KW 1/4HP		0.4KW 1/2HP		0.75KW 1HP		1.5KW 2HP		2.2KW 3HP		3.7KW 5HP
	Hz
	50	60	50	60	50	60	50	60	50	60	50	60	50	60	50	60
3	500	600	0.19	0.16	0.37	0.31	0.70	0.60	1.30	1.10	2.60	2.20	3.80	3.20	6.00	5.50
5	300	360	0.31	0.26	0.62	0.52	1.20	1.00	2.20	1.90	4.50	3.80	6.72	5.60	11.00	10.00
10	150	180	0.62	0.52	1.24	1.04	2.40	2.00	4.50	3.80	9.10	7.60	13.70	11.20	22.00	20.00
15	100	120	0.91	0.76	1.80	1.50	3.60	3.00	6.80	5.70	13.50	11.30	20.10	16.80	32.60	29.80
20	75	90	1.20	1.00	2.40	2.00	4.80	4.00	9.00	7.50	18.10	15.10	26.80	22.40	43.60	36.00
25	60	72	1.40	1.20	3.00	2.50	6.00	5.00	11.20	9.40	22.60	18.90	33.60	28.00	53.90	49.53
30	50	60	1.80	1.50	3.60	3.00	7.20	6.00	13.50	11.30	27.10	22.60	40.30	33.60	64.70	58.80
40	37	45	2.20	1.90	4.60	3.90	9.30	7.80	17.50	14.60	34.90	29.10	52.00	43.40	86.30	78.40
45	33	40	2.70	2.20	5.40	4.40	10.90	9.10	20.60	17.00	41.10	34.00	59.80	49.60	98.50	81.70
50	30	36	2.80	2.40	5.70	4.80	11.60	9.70	21.90	18.30	43.60	36.40	65.10	54.30	107.00	97.00
60	25	30	3.40	2.90	6.90	5.80	13.90	11.60	26.20	21.90	52.40	43.70	78.10	65.10	127.00	115.00
70	21	25	4.30	3.60	8.00	6.80	16.20	13.50	31.50	26.30	62.40	52.00	92.50	77.10
80	19	23	4.80	4.00	9.20	7.70	18.40	15.40	35.50	29.60	70.80	59.00	105.00	87.50
90	17	20	5.20	4.40	10.30	8.60	20.70	17.30	39.30	32.80	77.10	64.30	113.00	94.30
100	15	18	5.80	4.90	11.50	9.60	23.00	19.20	43.20	36.00	83.70	69.80	126.00	105.00
120	12	15	6.90	5.80	13.80	11.50	27.70	23.10	51.80	43.20	101.00	83.70
140	11	13	8.00	6.70	16.00	13.40	32.00	26.70	59.70	19.80	116.00	96.80
160	9	11	9.10	7.60	18.30	15.30	36.30	30.30	68.00	56.70	132.00	110.00
180	8	10	10.3	8.60	20.70	17.30	40.80	34.00	76.80	64.00	148.00	123.00
200	7	9	11.60	9.70	22.90	19.10	43.20	36.00	82.80	69.00

2. Naamgevingsregel voor GH medium snelheidsreductiemotor

3. Universele maat

STEPPERONLINE middelgrote tandwielmotoren ondersteunen veelzijdige aanpassingen. U kunt de meest geschikte motor voor uw toepassing selecteren op basis van de volgende parameters.

Uitgaande asdiameter:
Opties: 18mm, 22mm, 28mm, 32mm, 40mm, 50mm
Motorvermogen:
Opties: 100W, 200W, 400W, 750W, 1500W, 2200W, 3700W
Overbrengingsverhouding:
Optioneel: 3, 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 250-1800
Bedrijfsspanning:
S: 220V/380V 3PH

B: 220V 1PH
Richting van de aansluitdoos:
G1: Links (standaard)

G2: Rechts

G3: Boven

G4: Onder
Inlaatrichting:
Optioneel: LD, LT, RD, RT, TL, TR, DL, DR, LF, LB, RF, RB, TF, TB, DF, DB

Opmerking:

T: Boven

B: Achter

D: Onder

L: Links

F: Voor

R: Rechts
Luchthoudrichting

Elektrische specificatie
Vermogen(W)	100, 200, 400, 750, 1500, 2200, 3700
Werkend Voltage(V)	220V/380V 3PH, 220V 1PH
Fysieke specificatie
De Diameter van de outputschacht(mm)	18, 22, 28, 32, 40, 50
Overbrengingsverhouding(xx:1)	3, 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 250-1800
