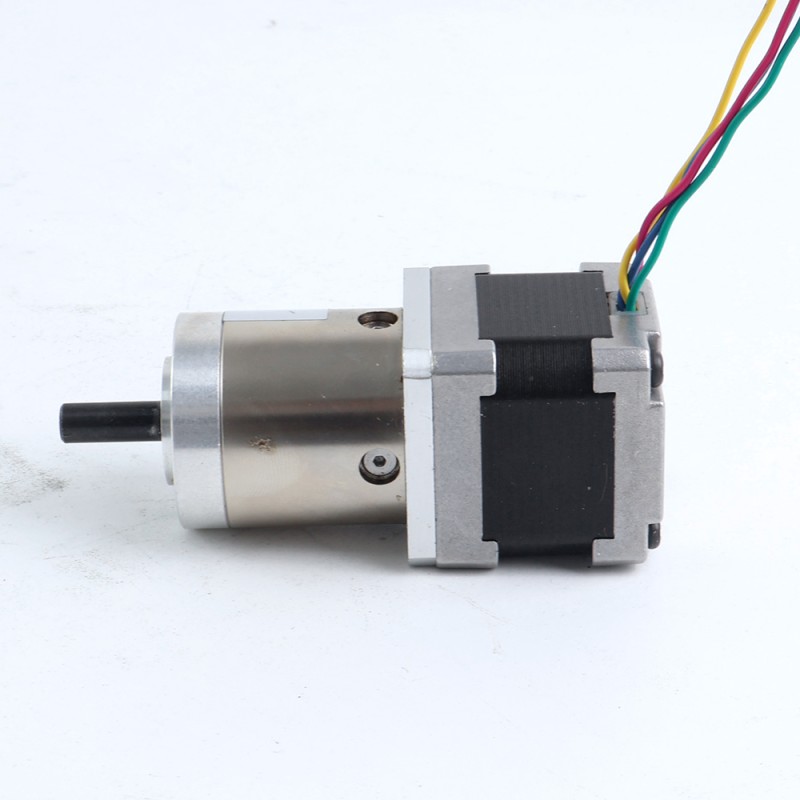

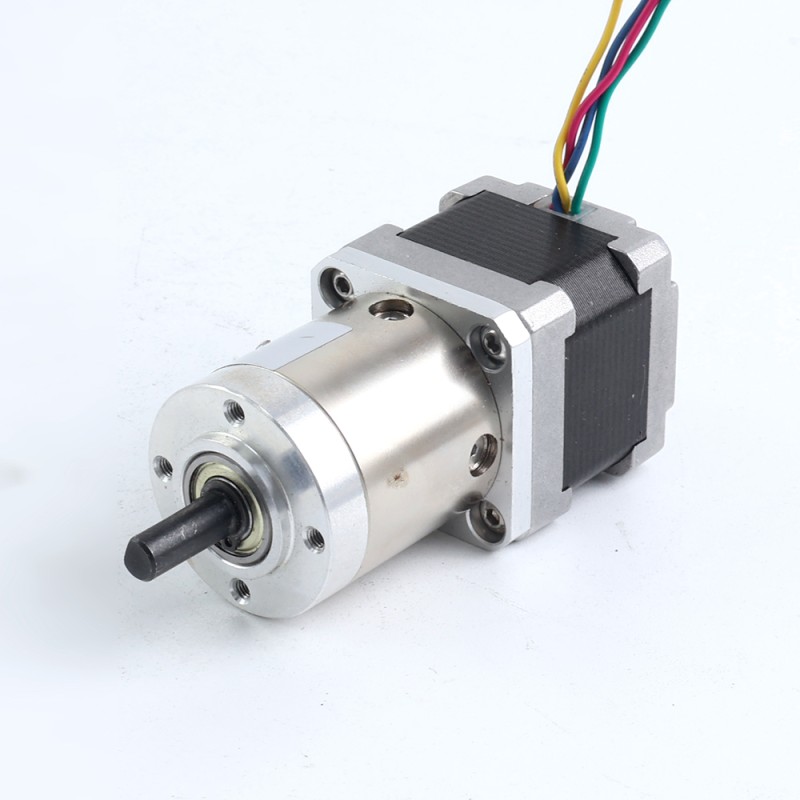

Gebruikt – Voorraad in China - Nema 14 stappenmotor bipolair L=34mm w/19:1 planetaire tandwielkast

Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=33mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
14HS13-0804S-PG19-USED
Framemaat(mm)Nema 14 (35 x 35)
Type versnellingsbakEconomische Planetaire
Stroom (A)1.0
Houdkoppel zonder versnellingsbak(N.m)0.14
Vraag

Downloads

14HS13-0804S-PG19_Full_Datasheet.pdfPDF · 138.65KB14HS13-0804S-PG19.STEPSTEP · 1.91MBLog in om te downloaden
Dezelfde serie
ModelFramemaat(mm)Type versnellingsbakStroom (A)Houdkoppel zonder versnellingsbak(N.m)PrijsVoorraad
14HS11-1004D-PG19-AR3Nema 14 (35 x 35)Economische Planetaire10.125€31,60Op voorraad
14HS11-1004D-PG19-AR4Nema 14 (35 x 35)Economische Planetaire1.00.125€49,17Op bestelling
14HS13-0804D-PG19Nema 14 (35 x 35)Economische Planetaire10.14€31,78Op bestelling
14HS13-0804D-PG51Nema 14 (35 x 35)Economische Planetaire10.14€32,77Op voorraad
14HS13-0804S-PG100Nema 14 (35 x 35)Economische Planetaire1.00.14€32,77Op voorraad
14HS13-0804S-PG14Nema 14 (35 x 35)Economische Planetaire1.00.18€31,78Op bestelling
14HS13-0804S-PG19Nema 14 (35 x 35)Economische Planetaire1.00.14€31,78Op voorraad
14HS13-0804S-PG19-USEDNema 14 (35 x 35)Economische Planetaire1.00.14€28,60Op voorraad
14HS13-0804S-PG27Nema 14 (35 x 35)Economische Planetaire1.00.14€32,77Op voorraad
14HS13-0804S-PG5Nema 14 (35 x 35)Economische Planetaire1.00.14€31,78Op voorraad
14HS13-0804S-PG51Nema 14 (35 x 35)Economische Planetaire1.00.14€32,77Op voorraad
14HS13-1004S-EGS100Nema 14 (35 x 35)Precisie Planetaire1.00.18€52,69Op voorraad
14HS13-1004S-EGS15Nema 14 (35 x 35)Precisie Planetaire1.00.18€52,69Op voorraad
14HS13-1004S-EGS20Nema 14 (35 x 35)Precisie Planetaire1.00.18€52,69Op voorraad
14HS13-1004S-EGS45Nema 14 (35 x 35)Precisie Planetaire1.00.18€52,69Op voorraad
14HS13-1004S-EGS5Nema 14 (35 x 35)Precisie Planetaire1.00.18€25,60Op voorraad
14HS20-1504D-PG14Nema 14 (35 x 35)Economische Planetaire1.50.40€36,39Op bestelling
14HS20-1504D-PG4Nema 14 (35 x 35)Economische Planetaire1.50.40€36,39Op voorraad
14HS20-1504S-EGS100Nema 14 (35 x 35)Precisie Planetaire1.50.40€54,66Op voorraad
14HS20-1504S-EGS20Nema 14 (35 x 35)Precisie Planetaire1.50.40€54,66Op voorraad
14HS20-1504S-EGS45Nema 14 (35 x 35)Precisie Planetaire1.50.40€54,66Op voorraad
14HS20-1504S-EGS5Nema 14 (35 x 35)Precisie Planetaire1.50.40€43,14Op voorraad
14HS20-1504S-PG14Nema 14 (35 x 35)Economische Planetaire1.50.40€36,39Op voorraad
14HS20-1504S-PG5Nema 14 (35 x 35)Economische Planetaire1.50.40€36,39Op voorraad
Gebruikt – Voorraad in China - Nema 14 stappenmotor bipolair L=34mm w/19:1 planetaire tandwielkast
Deze Nema 14 stappenmotor met een behuizing van 34mm en een nominale stroom van 1,0A heeft een plane... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf Bespaar -10%
€28,60
€31,78

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 14 stappenmotor met een behuizing van 34mm en een nominale stroom van 1,0A heeft een planetaire tandwielkast met een overbrengingsverhouding van 19,19:1 geïntegreerd. Het is een goede oplossing voor toepassingen met beperkte ruimte, maar behoefte aan een lage snelheid en / of een hoog koppel.


Elektrische specificatie

  • Onderdeelnummer fabrikant: 14HS13-0804S-PG19
  • Motortype: Bipolaire Stepper
  • Stappenhoek: 0,094deg
  • Houdkoppel zonder Tandwielkast: 14Ncm (19.83oz.in)
  • Nominale stroom/fase: 1.0A
  • Fase weerstand: 3,2ohms
  • Inductantie: 4,5mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

  • Type Tandwielkast: Planetaire
  • Overbrengingsverhouding: 19.19:1
  • Versnellingsefficiëntie: 80%
  • Speling bij nullast: <=3deg
  • Max. toelaatbaar koppel: 3Nm (424.83oz.in)
  • Moment toelaatbaar koppel: 5Nm (708.06oz.in)
  • Maximale axiale belasting: 50N
  • Maximale radiale belasting: 100N

Fysieke specificaties

  • Framemaat: 35 x 35mm
  • Lengte motor: 34mm
  • Lengte tandwielkast: 36,8mm
  • Schacht Diameter: 6 mm
  • Schacht Lengte: 18mm
  • D-gesneden Lengte: 12mm
  • Aantal draden: 4
  • Loodlengte: 500mm
  • Gewicht: 320g

Aansluiting

A+
A-
B+
B-
Rood
Groen
Geel
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 3.2
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel zonder versnellingsbak(N.m) 0.14
Inductantie(mH) 4.5
Stroom (A) 1.0
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 14 (35 x 35)
Gewicht(g) 320
IP-classificatie 40
Lichaamslengte(mm) 69.8
Loodlengte(mm) 500
Overbrengingsverhouding(xx:1) 19.19
Schacht Diameter(mm) 6
Schachtlengte(mm) 18
Speling <=3 deg
Type uitgaande as D
Type versnellingsbak Economische Planetaire
