Gebruikt – Voorraad in China - MGL-serie planetaire tandwielkast 25:1 45arc-min voor 5mm as standaard Nema 17motor

MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL-serie planetaire tandwielkast overbrengingsverhouding 25:1 speling 45arc-min voor 5mm as standaard Nema 17 stappenmotor - MGL17-G25 | StepperOnline
MGL17-G25-USED
Framemaat(mm)42 x 42
Overbrengingsverhouding(xx:1)25
Speling<=45 arcmin
De Diameter van de outputschacht(mm)8
Vraag

Downloads

MGL17-G25_Full_Datasheet.pdfPDF · 62.76KBMGL17-G25.STEPSTEP · 962.91KBLog in om te downloaden
Dezelfde serie
ModelFramemaat(mm)Overbrengingsverhouding(xx:1)SpelingDe Diameter van de outputschacht(mm)PrijsVoorraad
MGL17-G1042 x 4210<=30 arcmin8€12,51Op voorraad
MGL17-G10042 x 42100<=45 arcmin8€16,49Op voorraad
MGL17-G2042 x 4220<=45 arcmin8€16,49Op voorraad
MGL17-G2542 x 4225<=45 arcmin8€16,49Op voorraad
MGL17-G25-USED42 x 4225<=45 arcmin8€13,20Op voorraad
MGL17-G442 x 424<=30 arcmin8€12,51Op voorraad
MGL17-G542 x 425<=30 arcmin8€12,51Op voorraad
MGL17-G5-USED42 x 425<=30 arcmin8€7,84Op voorraad
MGL17-G5042 x 4250<=45 arcmin8€16,49Op voorraad
MGL23-G10-D857 x 5710<=30 arcmin14€17,88Op voorraad
MGL23-G20-D857 x 5720<=45 arcmin14€22,85Op voorraad
MGL23-G4-D857 x 574<=30 arcmin14€17,88Op voorraad
MGL23-G5-D857 x 575<=30 arcmin14€17,88Op voorraad
MGL23-G50-D857 x 5750<=45 arcmin14€22,85Op voorraad

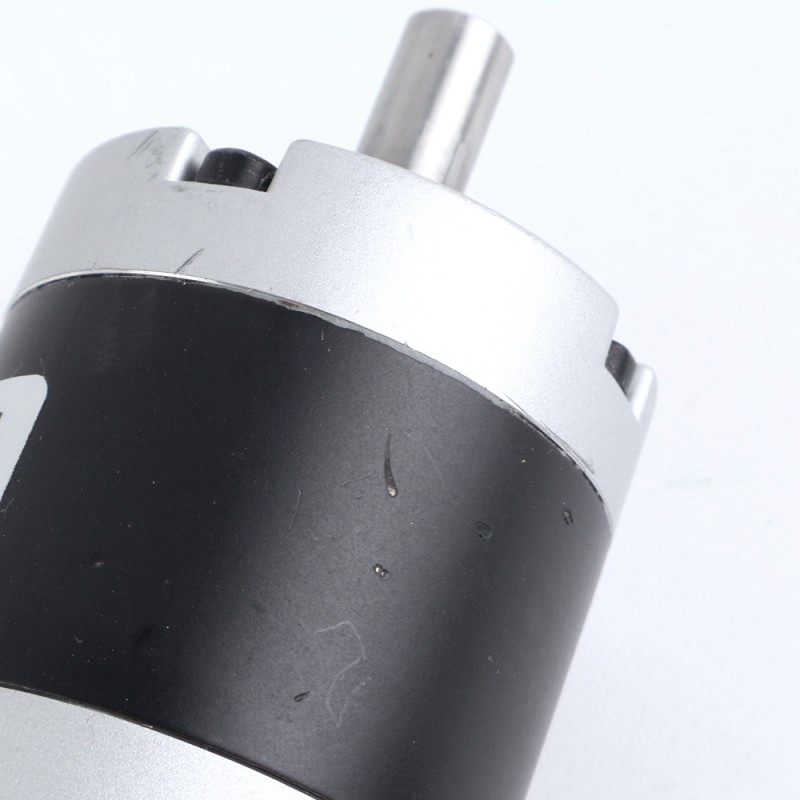

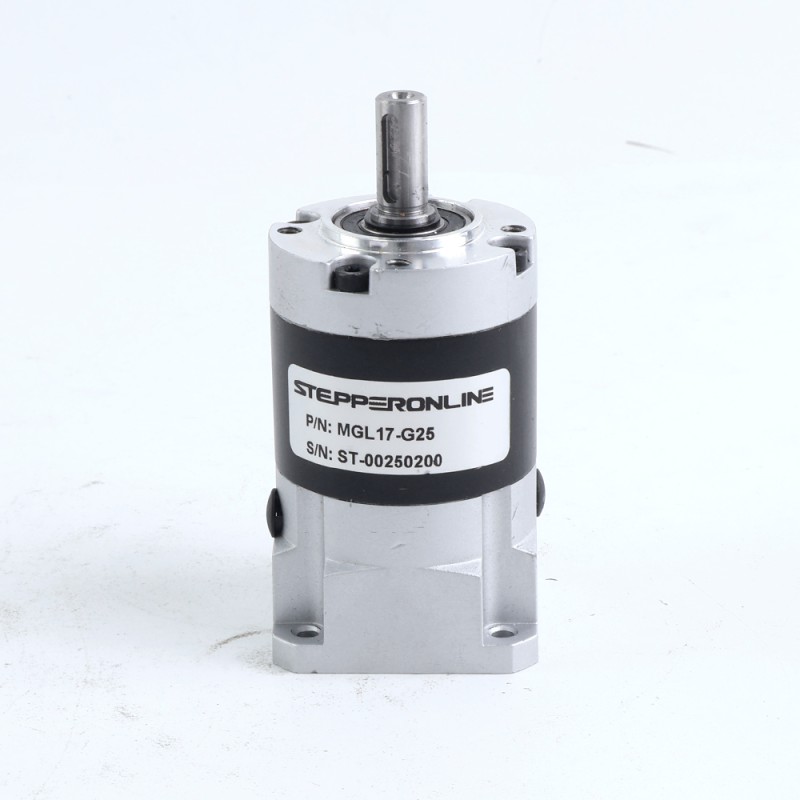

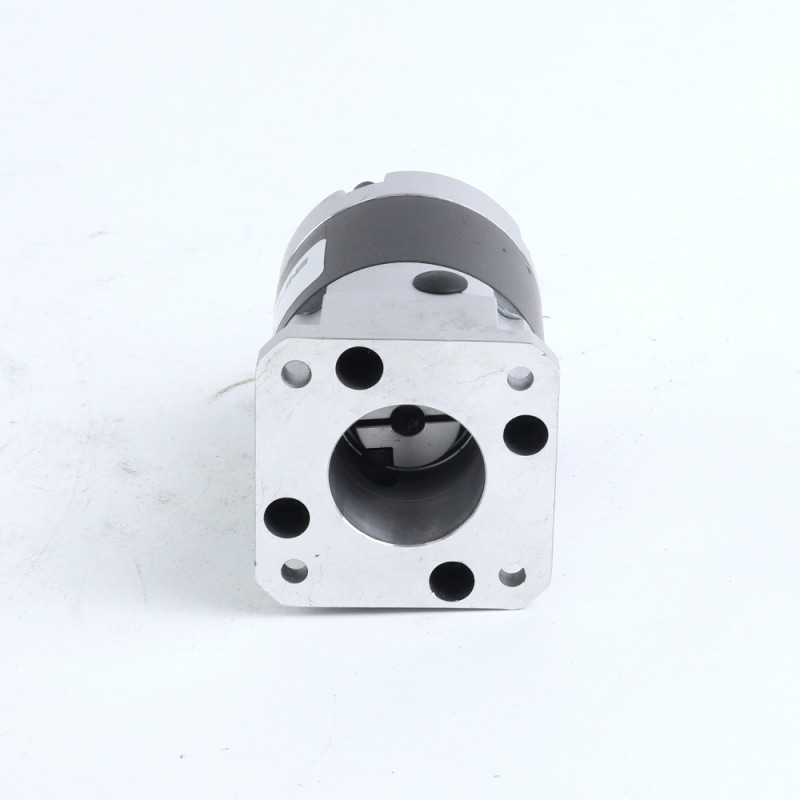

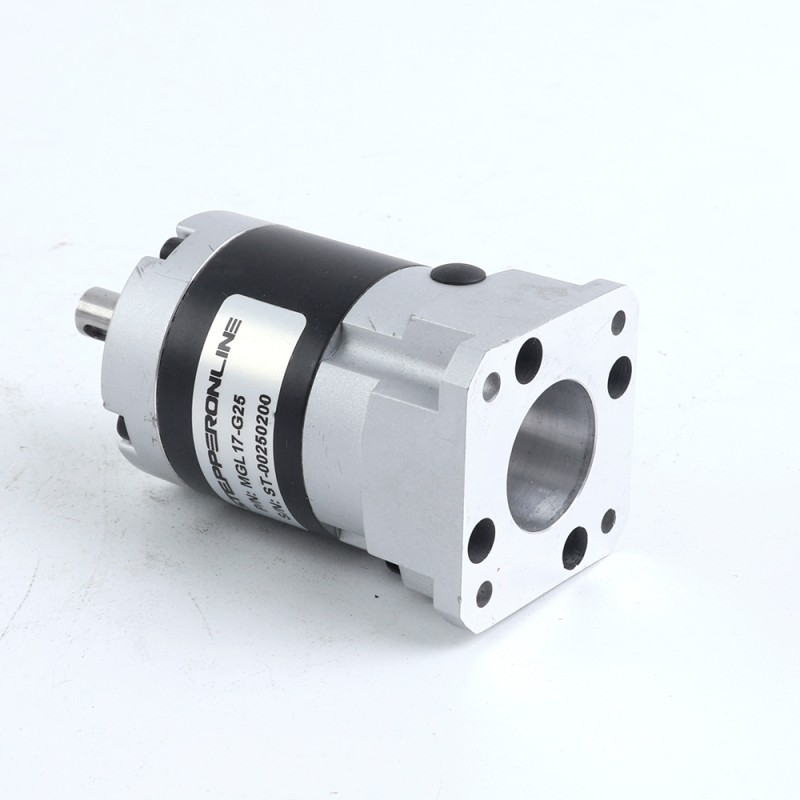

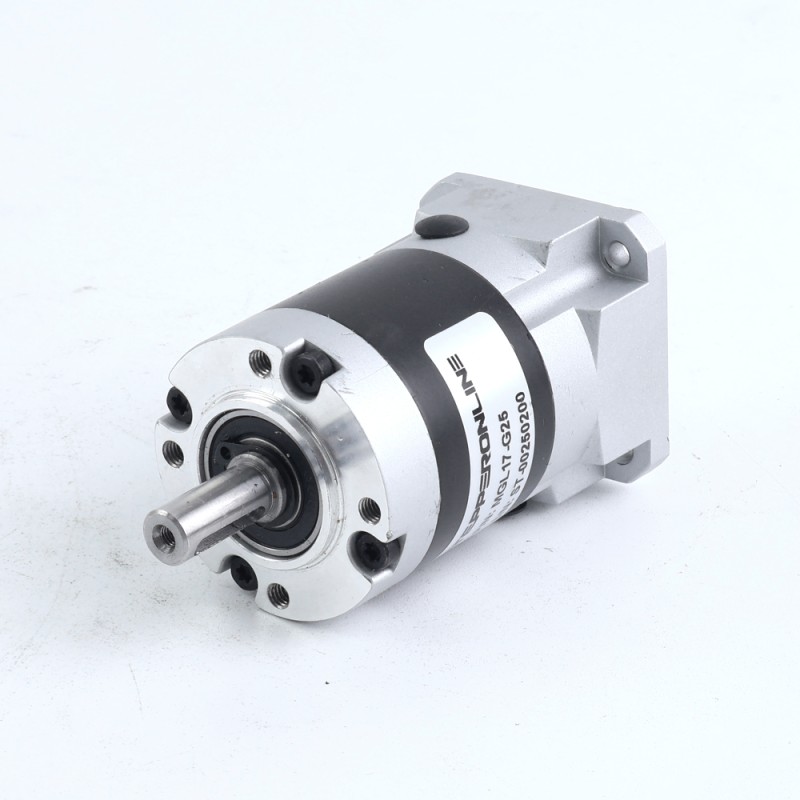

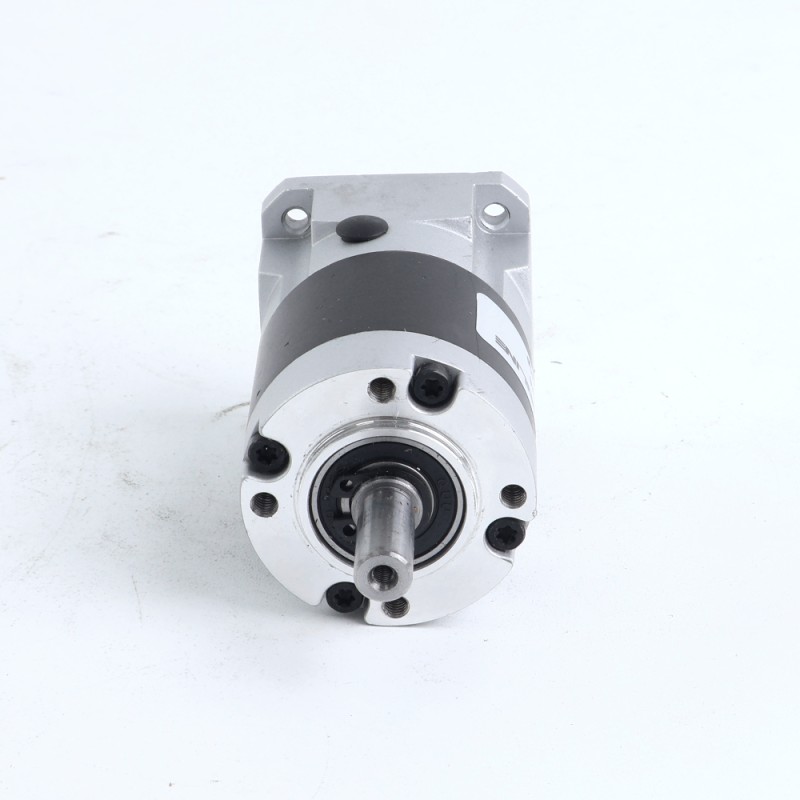

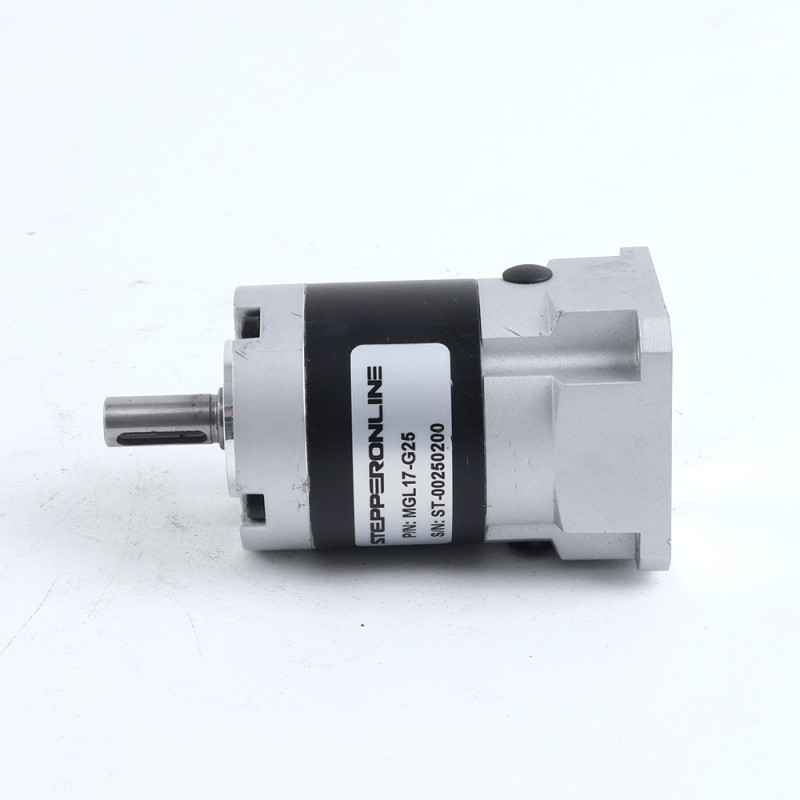

Gebruikt – Voorraad in China - MGL-serie planetaire tandwielkast 25:1 45arc-min voor 5mm as standaard Nema 17motor
De MGL-serie hoogprecisie planetaire tandwielkasten biedt een tandwielverhouding van 25:1 en een max... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf Bespaar -20%
€13,20
€16,49

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

De MGL-serie hoogprecisie planetaire tandwielkasten biedt een tandwielverhouding van 25:1 en een maximale speling van 45arc-min. In tegenstelling tot de MG-serie is de MGL-serie speciaal ontworpen om standaard Nema 17-motoren met standaard assen te ondersteunen, waardoor meer flexibiliteit wordt geboden bij de combinatie van motor en tandwielkast.
Deze in-line planetaire tandwielkast is uitgerust met een ingebouwde koppeling voor de invoeras, wat compatibiliteit garandeert met standaard assen van 5mm diameter die worden gebruikt in Nema 17 stappenmotoren, borstelloze DC-motoren en DC-motoren met borstels.


Specificaties van de Tandwielkast

  • Artikelnummer: MGL17-G25
  • Type tandwielkast: Spur versnellingsbak
  • Tandwielmateriaal: Poedermetallurgie
  • Tandwielverhouding: 25:1
  • Efficiëntie: 80%
  • Rotor-traagheid: 0,03kg·cm²
  • Speling bij nullast: <=45arc-min
  • Maximaal toelaatbaar koppel: 10Nm(88,51lb-in)
  • Momentaan toelaatbaar koppel: 20Nm(117,02lb-in)
  • Maximale axiale belasting op de as: 100N
  • Maximale radiale belasting op de as: 300N
  • Geluidsniveau: <=55dB
  • Waterdichtheidsclassificatie: IP54
  • Levensduur: 20000uur

Fysieke Specificaties

  • Frameafmetingen: 42 x 42mm
  • Lengte tandwielkast: 66mm
  • Nominale ingangssnelheid: 1000rpm
  • Maximale ingangssnelheid: 2000rpm
  • Type uitgaande as: Spiebaany
  • Diameter uitgaande as: Φ8mm
  • Lengte uitgaande as: 21,5mm
  • Diameter ingaande as: Φ5mm
  • Lengte ingaande as: 21,5-25mm
Fysieke specificatie
De Diameter van de outputschacht(mm) 8
Diameter ingaande as(mm) 5
Framemaat(mm) 42 x 42
IP-classificatie 54
Lengte ingaande as(mm) 21.5 - 25
Lengte uitgaande as(mm) 21.5
Materiaal tandwiel Poedermetallurgie
Overbrengingsverhouding(xx:1) 25
Passende motorgrootte Nema 17 Stappenmotor
Productserie MGL
Speling <=45 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Spur versnellingsbak
Versnellingsbaklengte(mm) 66

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Captcha
Quickview

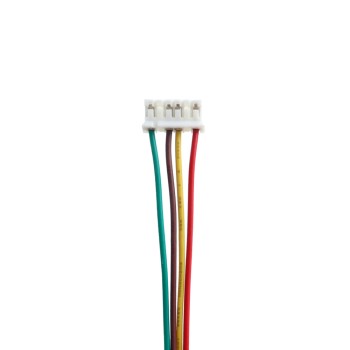

Stappenmotor 4 draden 800mm Kabel met Pitch Connector
