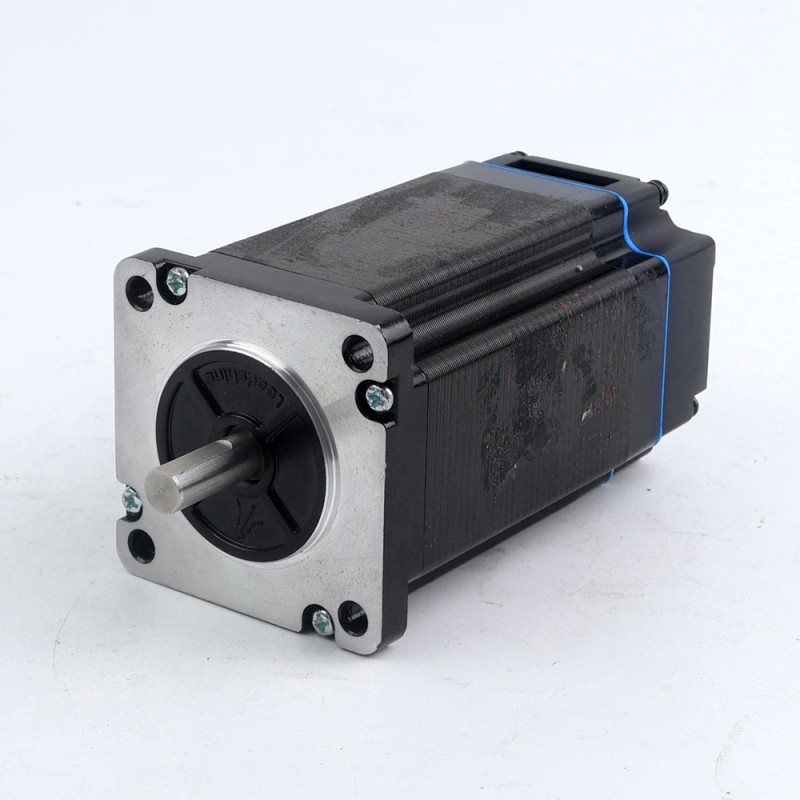

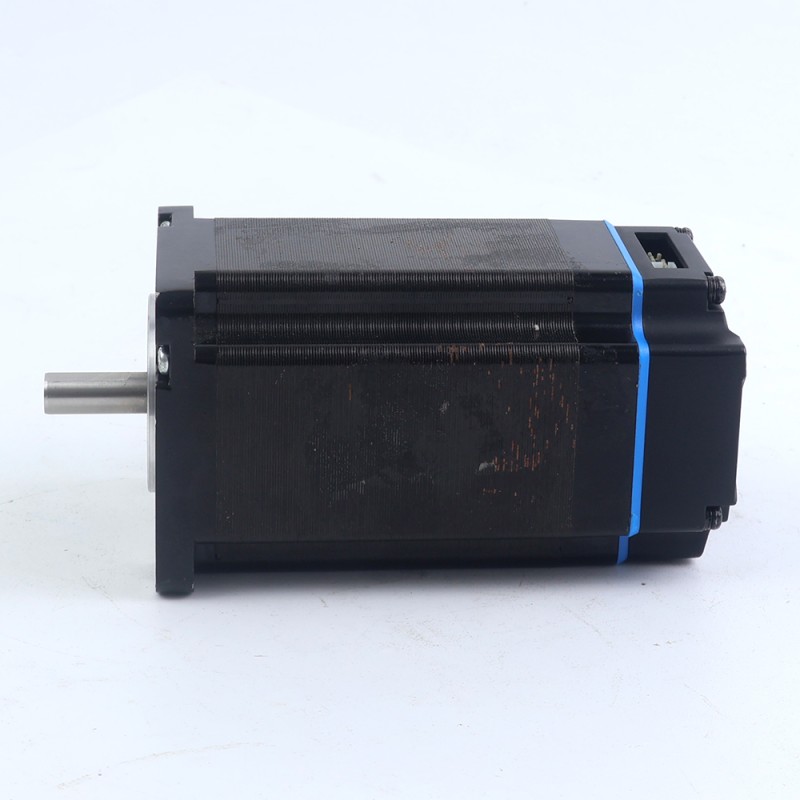

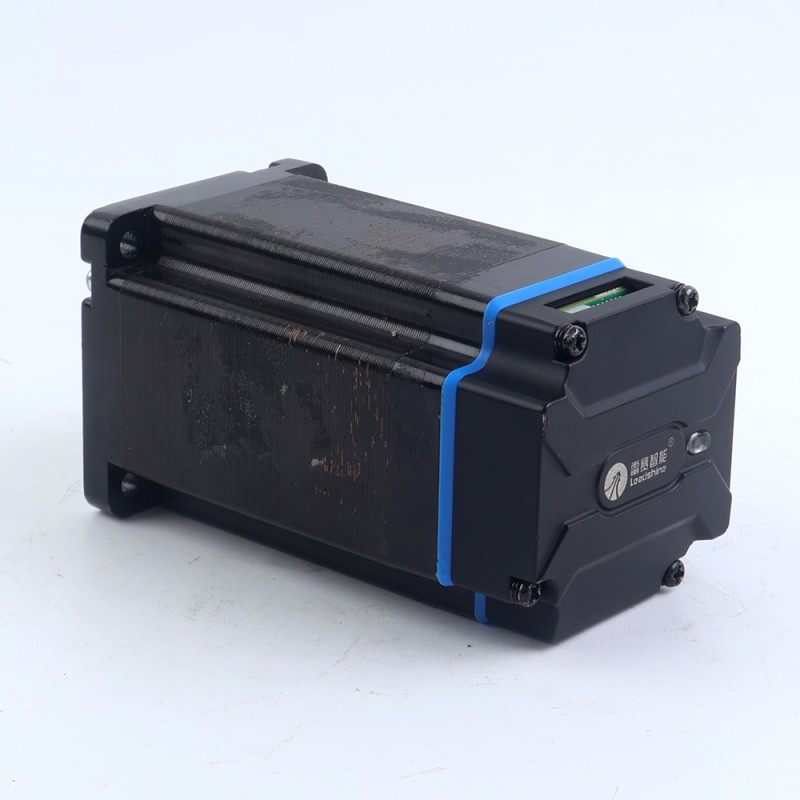

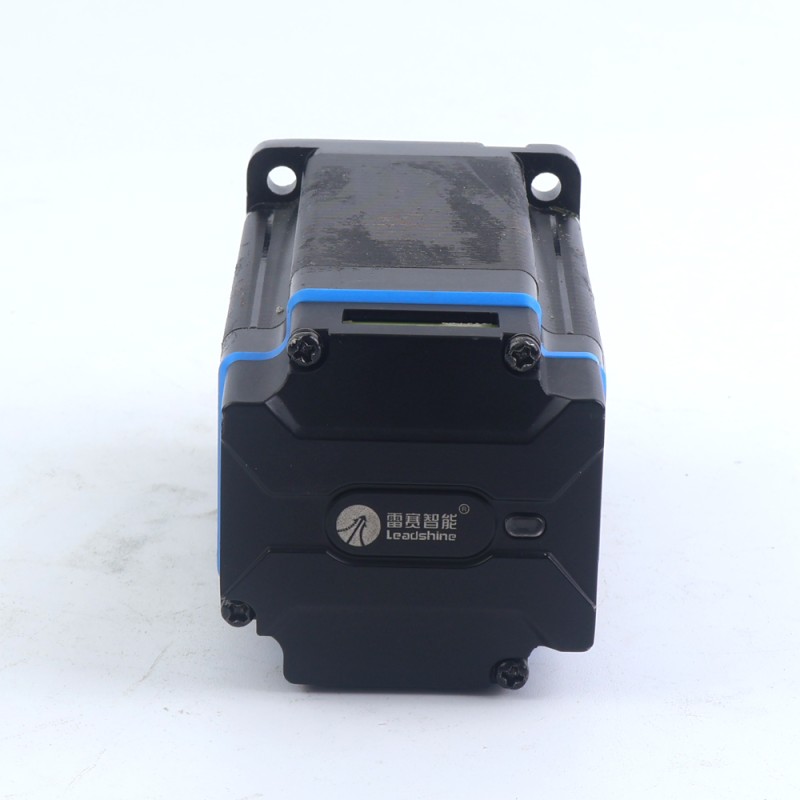

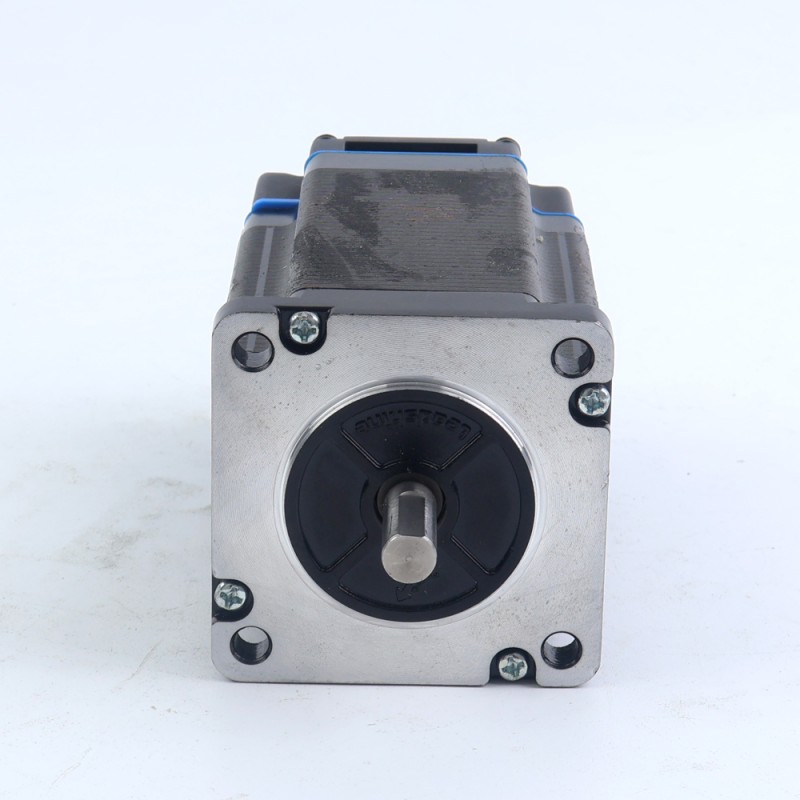

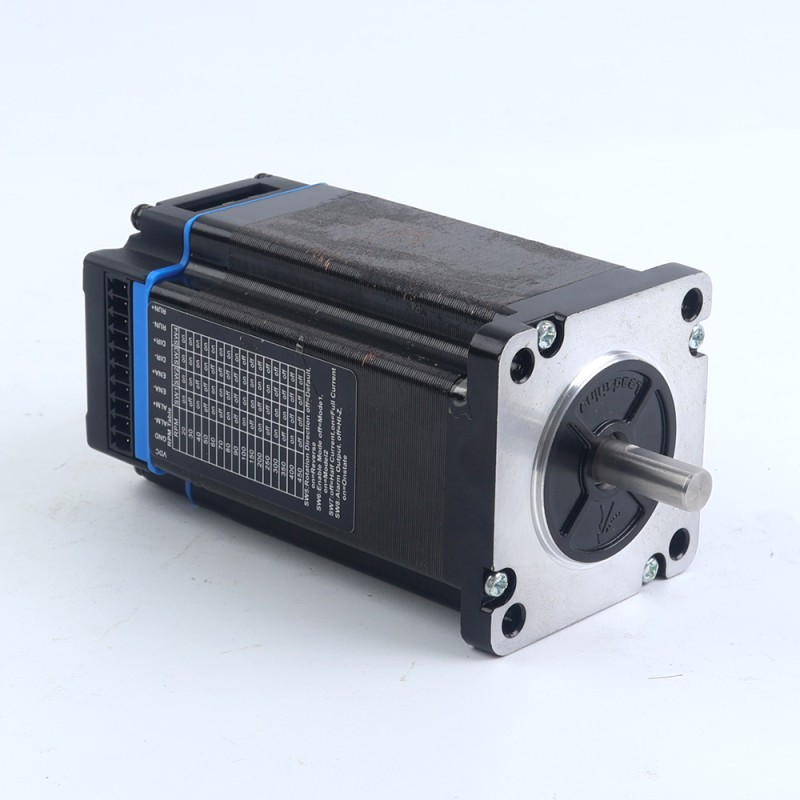

Gebruikt – Voorraad in China - iDM serie NEMA 23 geïntegreerde stappenmotor 3.1Nm (439oz.in) 20-50VDC

Dit is een Nema 23 geïntegreerde stappenmotor met een houdkoppel van 3,1Nm(439oz.in). iDM-serie is stappenmotor geïntegreerd een digitale stappenmotor driver. Het implementeert geavanceerde controle-algoritme van STEPPERONLINE op basis van haar tientallen jaren ervaring in stepper-en servobesturingen. De zeer compacte afmetingen besparen montageruimte, elimineren de bedrading van de motor tijd, verminderen interferentie, en snijden / verminderen kabel en arbeidskosten.
De iDM-serie is betrouwbaar en betaalbaar en presteert uitstekend in vele industriële toepassingen zoals CNC, 3D-printer, podiumapparatuur, medisch, elektronica, verpakking, enz.

Belangrijkste kenmerken

• Geen tuning voor eenvoudige installatie
• Step&direction en CW&CCW regeling
• Overspanning, overstroombeveiliging
• Weinig ruis en trillingen, soepele beweging
• Soft-start zonder "sprong" bij inschakelen
• 3 digitale ingangen, 1 optisch geïsoleerde digitale uitgang
• RS232-communicatie voor aansluiting op STEPPERONLINE-software

Elektrische specificaties

• Onderdeelnummer fabrikant: iDMD57-31
• Houdkoppel: 3.1Nm (439oz.in)
• Voedingsspanning: 20 - 50VDC
• Isolatieklasse: B 130°C[266°F]
• Piekstroom: 0,5 - 7,0A
• Logische stroom: 7 - 16mA
• Logisch voltage: 5V
• Max. Ingangsfrequentie: 200 kHz
• Min. PUL-breedte: 2,5 μs
• Min. DIR Setup: 5.0 μs
• Commando Bron: PUL&DIR, CW&CCW

Fysieke specificaties

• Framemaat: 60 x 60m
• Lichaamslengte: 109mm
• Schacht Diameter: 8mm
• Schachtlengte: 21mm
• Gewicht: 1,43kg

Bedrijfsomgeving en andere specificaties (Tj = 25°C/77°F)

• Omgeving: Vermijd stof, olienevel en corrosieve gassen
• Vochtigheid: 40% RH - 90% RH
• Bedrijfstemperatuur (koellichaam): 0°C - 40°C (32°F - 104°F)
• Trillingen: 10 - 50Hz/0,15mm
• Opslagtemperatuur: -20°C - 65°C (-4°F - 149°F)

Verpakkingslijst

• 1 x iDMD57-31
• 1 x CABLE-PC-1: RS232-kabel
