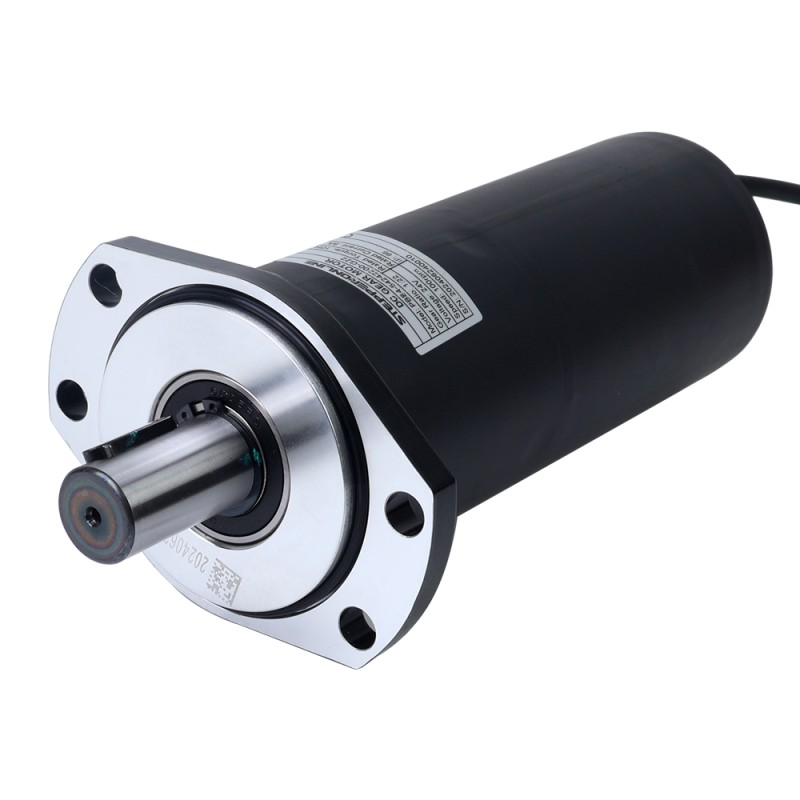

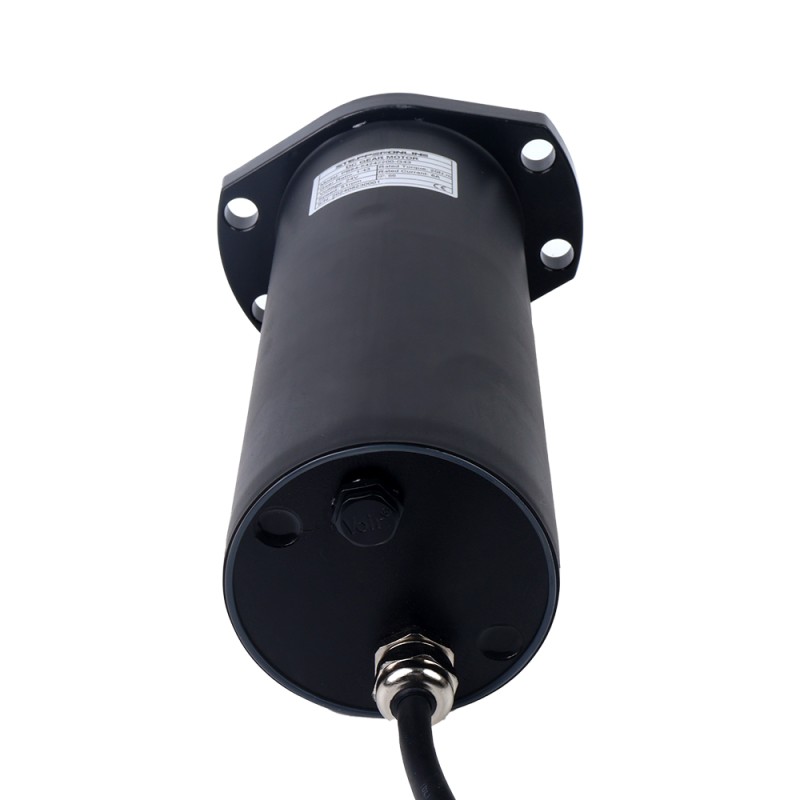

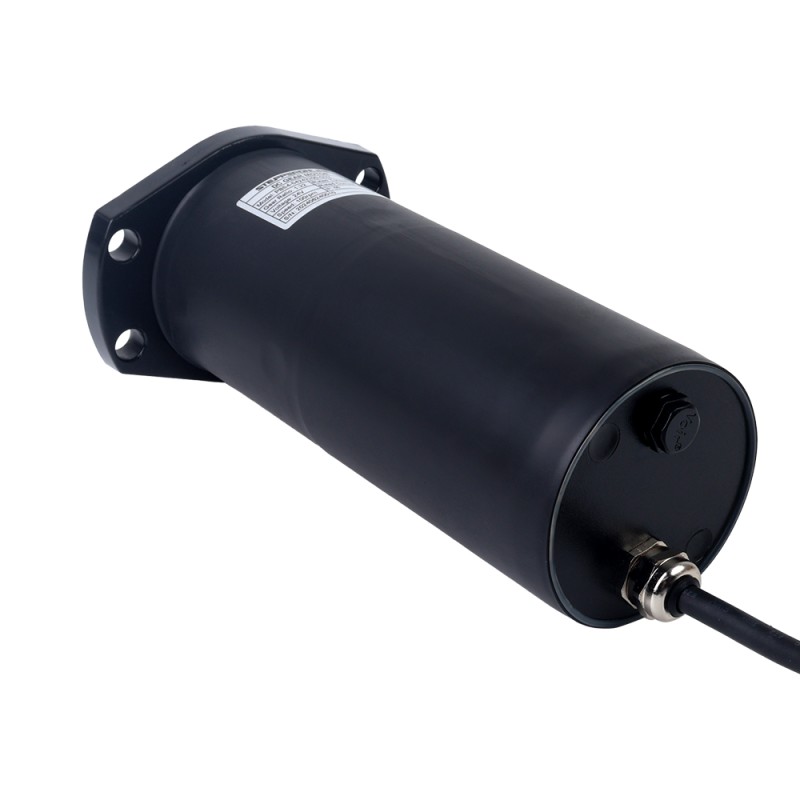

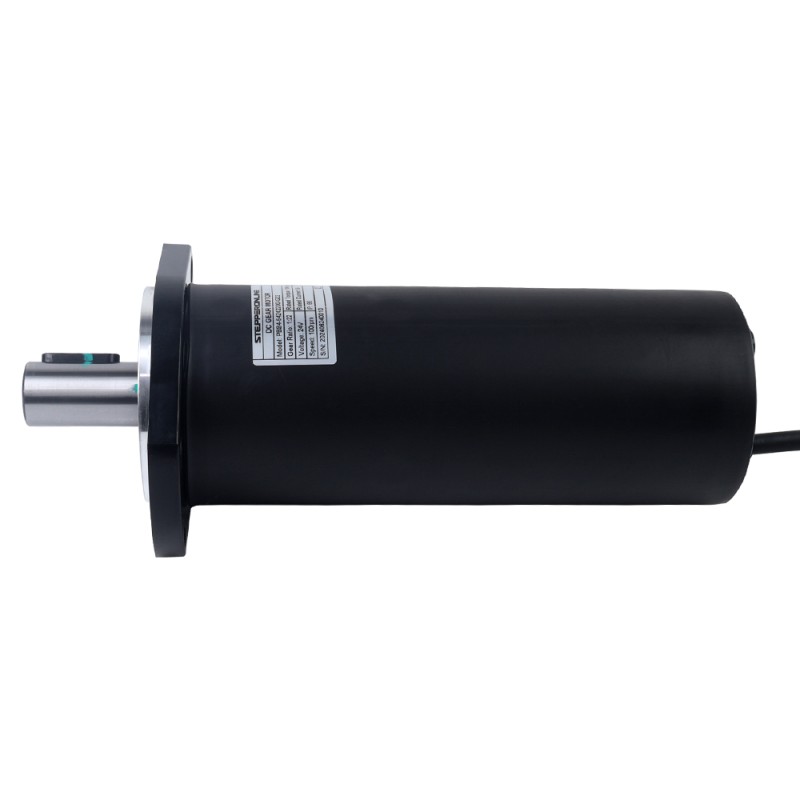

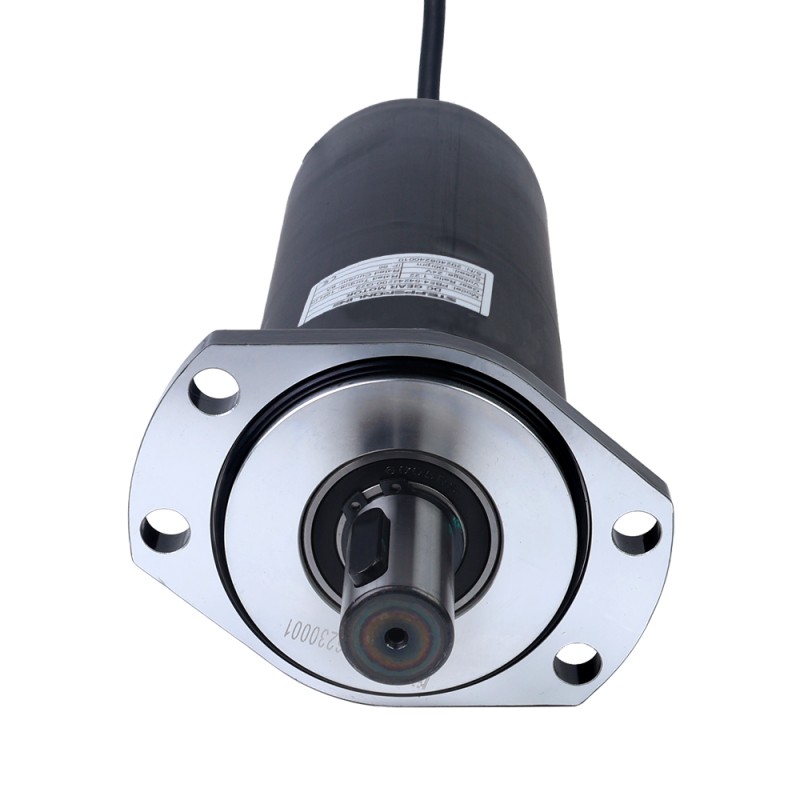

Geborstelde 24V DC-reductiemotor 10Nm(1416.12oz.in) 100RPM met 22:1 planetaire versnellingsbak IP66 155 ° C [311 ° F]

Dit is een 24V DC-reductiemotor die een nominaal koppel van 10Nm(1416.12oz.in) genereert bij een snelheid van 100rpm. Deze motor wordt geleverd met een 22:1 planetaire versnellingsbak en wordt gekenmerkt door een hoger rendement, een hoger koppel, een stillere motorwerking, uitstekende afdichting en hoge waterdichtheid van IP66 en isolatieklasse van F 155°C[311°F].
Het wordt veel gebruikt voor toepassingen die hoge precisie, lage snelheid en hoog koppel vereisen, zoals fotovoltaïsche modules, precisie-instrumenten, consumentenelektronica en huishoudelijke apparaten, enz.

Elektrische specificatie

• Onderdeelnummer: PB84-84242200-G22
• Motortype: geborstelde gelijkstroommotor
• Nominale spanning: 24V
• Nominale stroom: ≤8,0A
• Piekstroom: ≤16,0A
• Nominaal vermogen: 138W
• Nominale snelheid zonder versnellingsbak: 2200±10%RPM
• Nominaal koppel zonder versnellingsbak: 0,6Nm(84,967oz.in)
• Piekkoppel zonder versnellingsbak: 1,2Nm(169,93oz.in)
• Nominale snelheid met versnellingsbak: 100±10%RPM
• Nominaal koppel met versnellingsbak: 10Nm(1416.12oz.in)
• Maximaal toelaatbaar koppel: 20Nm(2832.23oz.in)
• Isolatieklasse: F 155°C[311°F]
• IP-classificatie: IP66

Fysieke specificaties

• Type versnellingsbak: planetair
• Overbrengingsverhouding: 22:1
• Motorgrootte: Φ84 x 220mm
• Schachtdiameter: Φ25mm
• Schachtlengte: 50mm
• Astype: spiebaan
• Spiebaanlengte: 30mm
