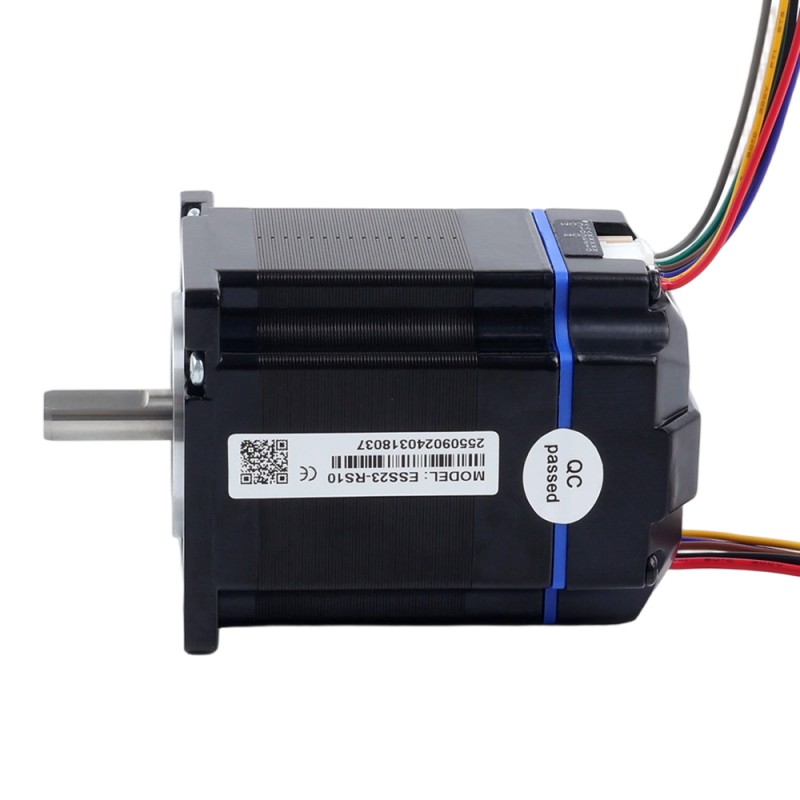

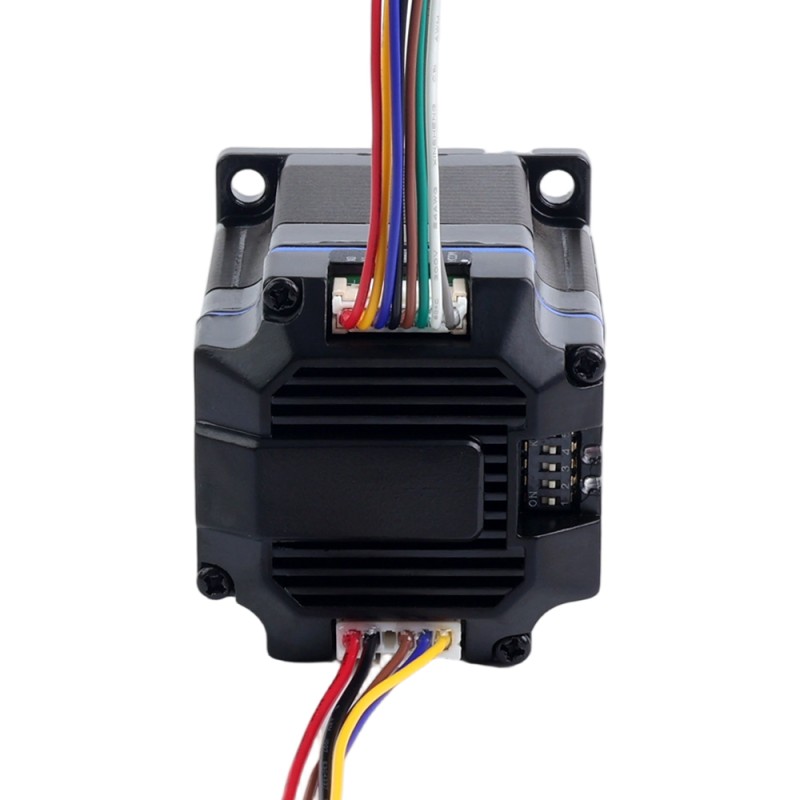

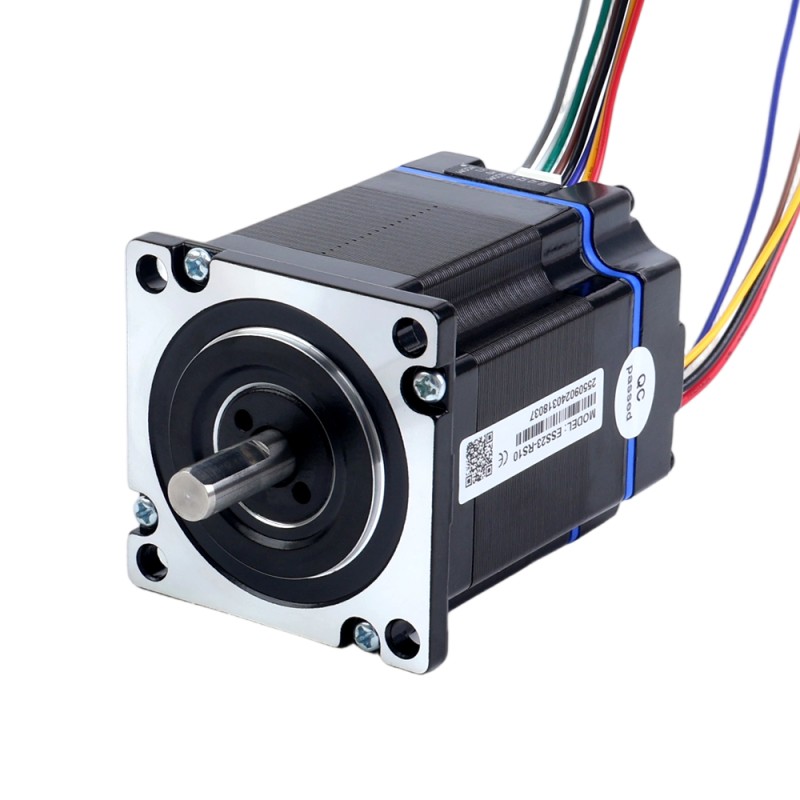

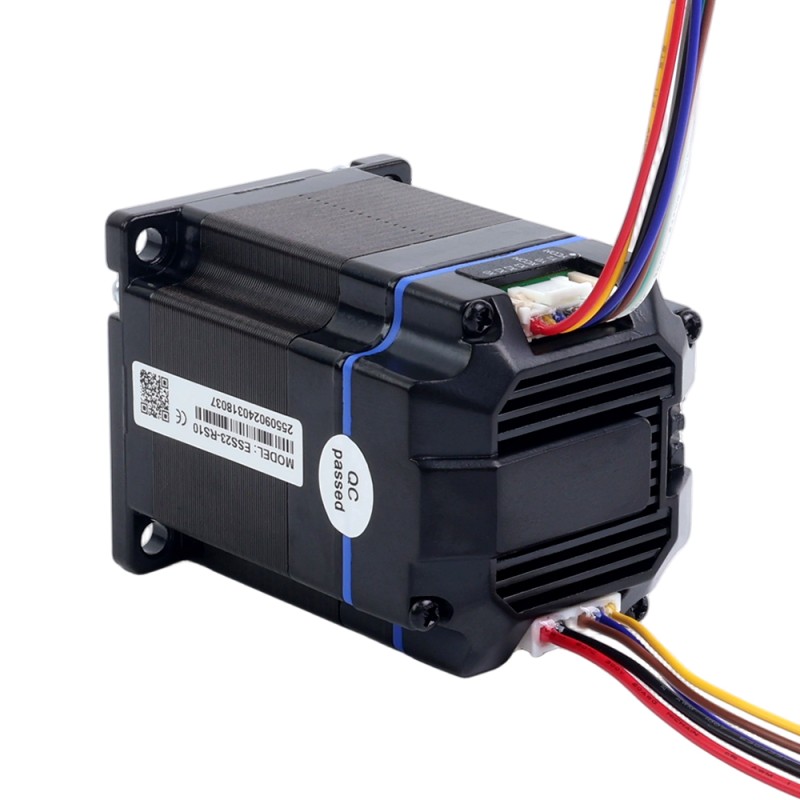

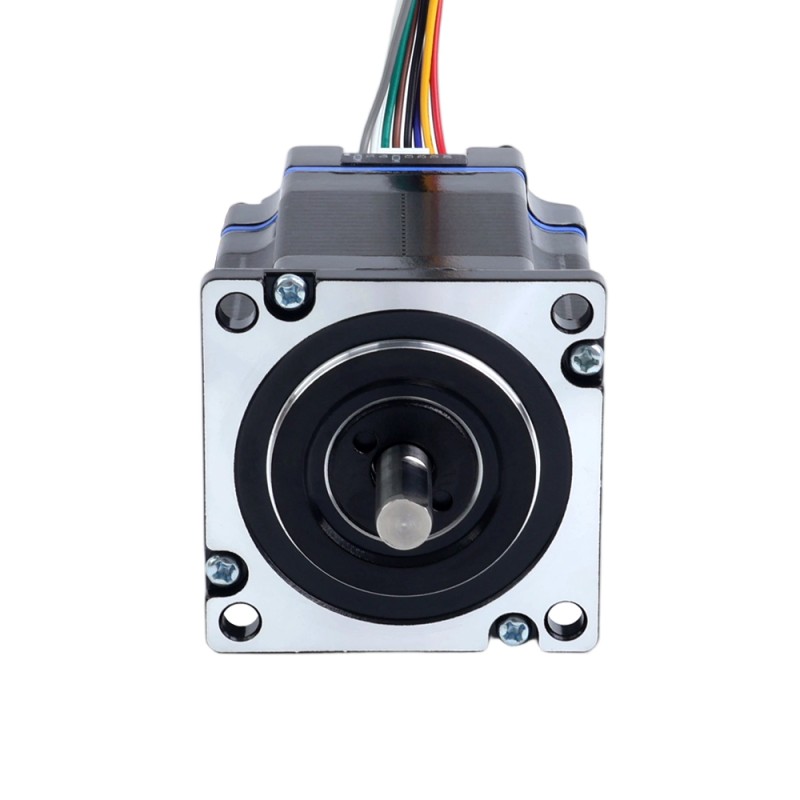

ESS Serie 1,2Nm(169,93oz.in) Nema 23 Geïntegreerde RS485 gesloten lopen stappenmotor-servomotor 24-48VDC 1000PPR

De NEMA 23 geïntegreerde stappenmotor heeft een houdkoppel van 1,2Nm(169,93oz.in), een piekstroombereik van 1,0 tot 4,0A, een ingangsspanning van 24–48V DC en een incrementele encoder van 1000PPR. Hij ondersteunt RS485-communicatie en biedt veelzijdige I/O-aansluitingen voor flexibele integratie.
Deze compacte en betrouwbare bewegingoplossing is ideaal voor industriële automatisering, kantoorapparatuur, medische apparaten, robotica en intelligente machine-toepassingen.

Elektrische specificaties

• Fabrikant onderdeelnummer: ESS23-RS10
• Houdkoppel: 1,2Nm(169,93oz.in)
• Ingangsspanning: 24–48V DC
• Piekstroom: 1,0–4,0A
• Logische ingangsstroom: 10–50mA
• Logische ingangsspanning: 24V
• Encoder-type: Incrementeel
• Encoder-uitvoertype: Differentieel
• Encoder-resolutie: 1000PPR
• Encoder-uitgangssignalen: 3
• Isolatieresistentie: Meer dan 100MΩ
• Diëlektrische sterkte: 500V AC gedurende 1 min.
• Isolatieklasse: B 130 °C [266 °F]

Fysieke specificaties

• Frame-afmeting: 57 × 57mm
• Lichaamslengte: 56mm
• Asdiameter: Ø8mm
• D-type aslengte: 15mm
• Aslengte: 21mm
• Gewicht: 800g
