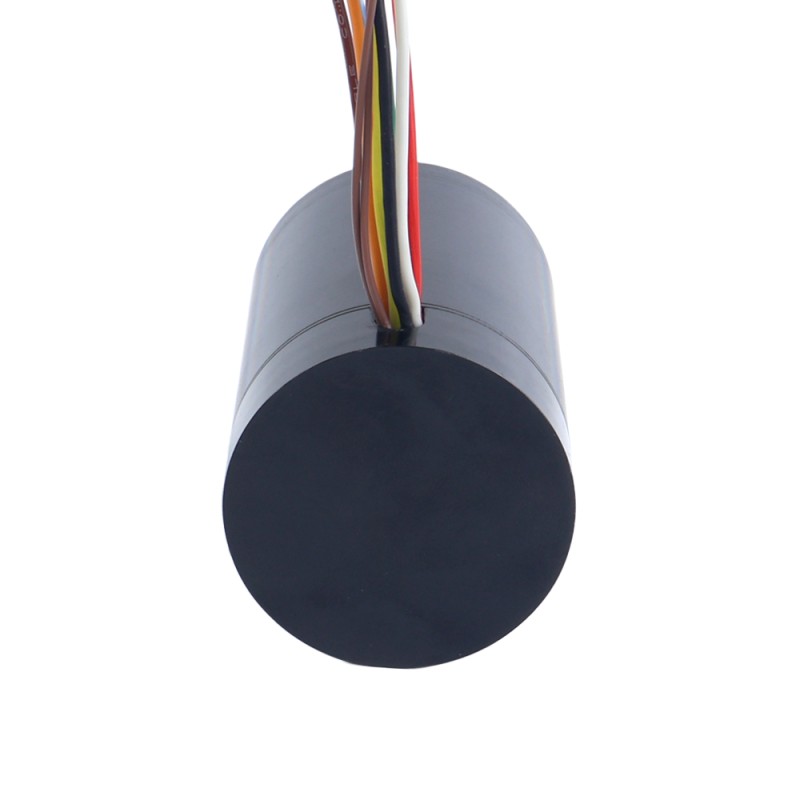

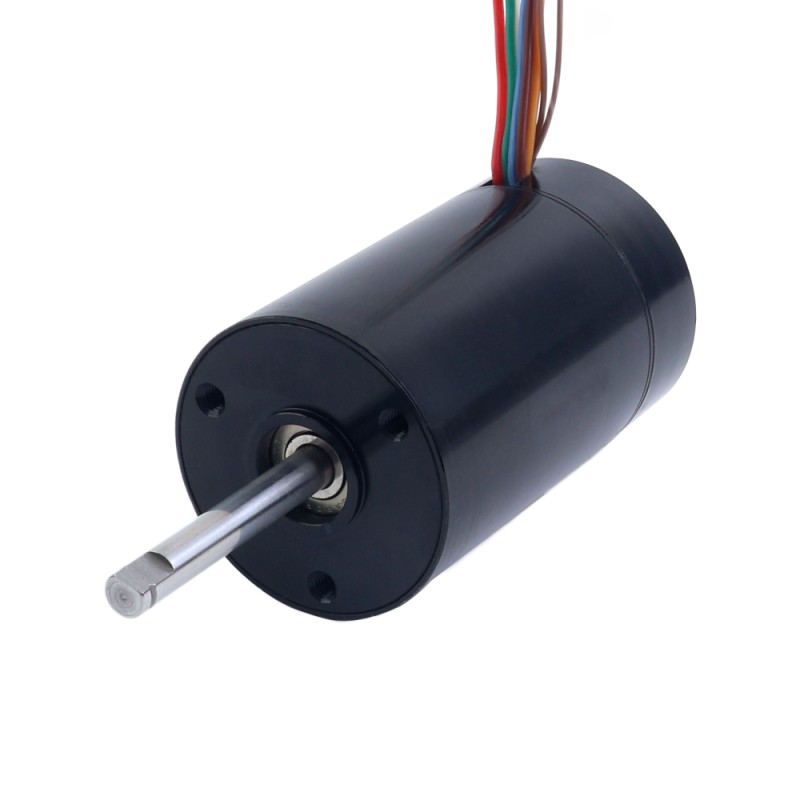

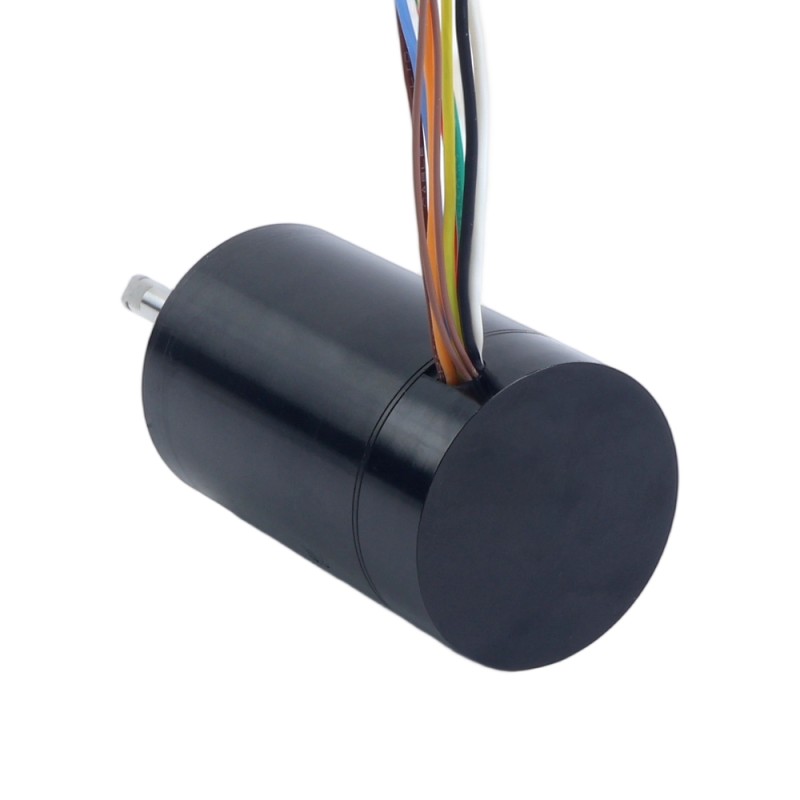

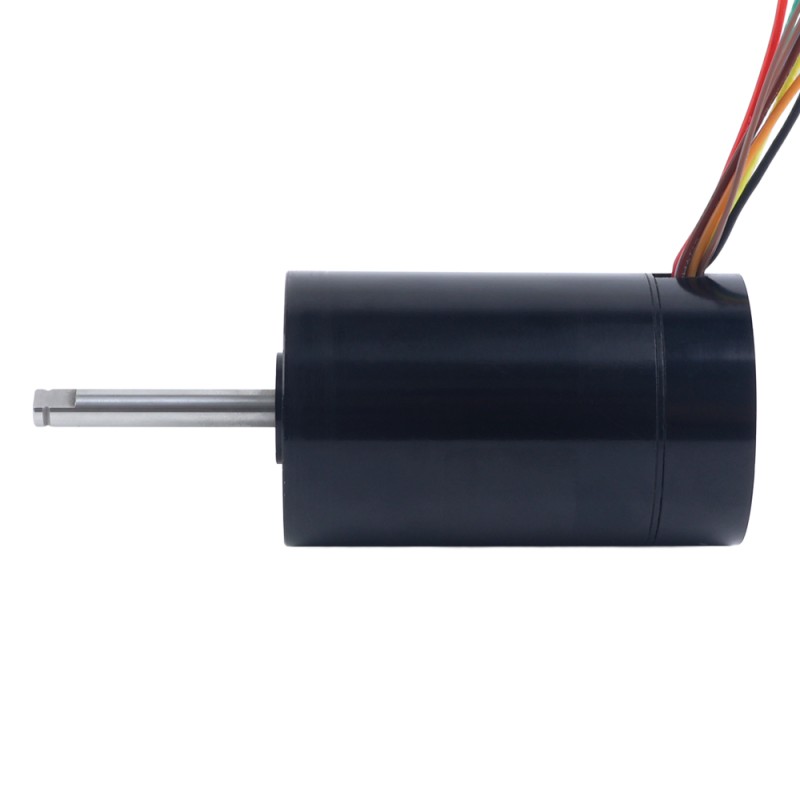

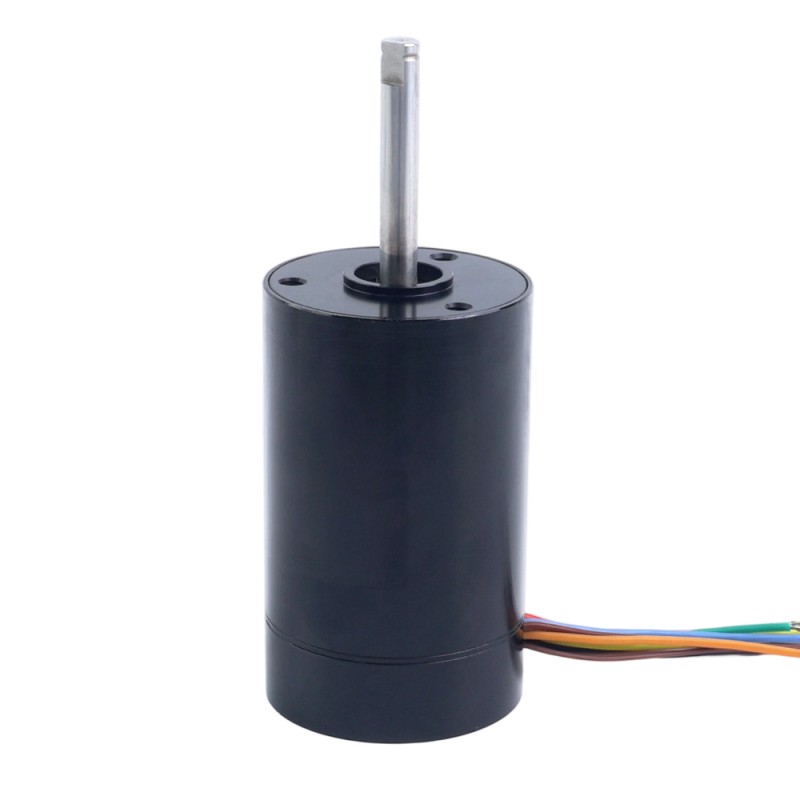

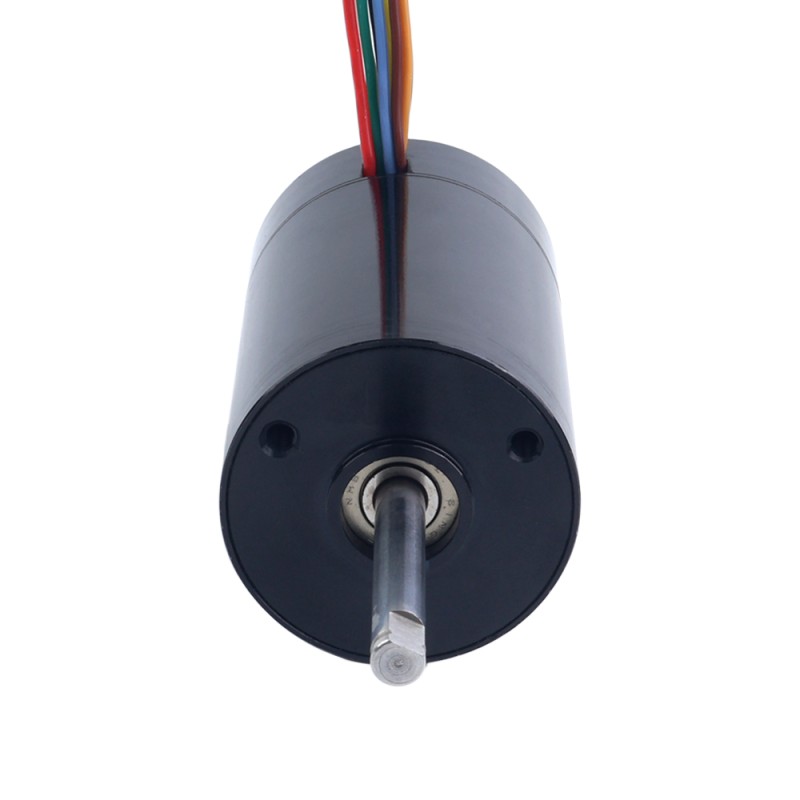

Borstelloze kernloze ronde motor 24V 5000RPM 200mNm 104,71W 6,15A Ф43x69mm

Deze 24V borstelloze kernloze motor levert een uitgangsvermogen van 104,71 W. Hij bereikt een nominaal toerental van 5000 tpm bij een stroomopname van 6,15 A en levert een nominaal koppel van 200 mNm. Hij is geschikt voor compacte, responsieve toepassingen die een lage massatraagheid vereisen.

De kernloze motor levert een uitzonderlijke efficiëntie door ijzerverlies te elimineren, wat het energieverbruik bij continue automatisering aanzienlijk verlaagt. De extreem lage massatraagheid zorgt voor een respons op millisecondenniveau voor nauwkeurige positionering. Het ultracompacte ontwerp en de inherent stille, trillingsarme werking zorgen voor eenvoudige integratie en betrouwbare, onderhoudsvrije prestaties. Perfect voor robotica, laboratoriumautomatisering en medische precisieapparatuur.

Elektrische specificaties

• Fabrikantnummer: 43CL70-24-P2-5000
• Aantal poolparen: 1
• Nominale spanning: 24 V
• Eindweerstand: 0,32 ohm
• Eindinductantie: 0,08 mH
• Toerental zonder belasting: 7000 tpm
• Stroom zonder belasting: 0,45 A
• Nominaal toerental: 5000 tpm
• Nominale stroom: 6,15 A
• Nominaal koppel: 200 mNm
• Nominaal vermogen: 104,71 W
• Het grootste uitgangsvermogen: 444,62 W
• Rendement: 85,11%
• Koppelconstante: 32,54 mNm/A
• Stilstandskoppel: 2426,16 mNm
• Tegen-EMK-constante: 3,41 mV/rpm
• Snelheidsconstante: 293,43 tpm/V
• Wrijvingskoppel: 14,64 mNm
• Stroomconstante: 0,03 A/mNm
• Trillingsamplitude: <=0,1 mm
• Max. toegestane temperatuur: 180°C
• Bereiktemperatuurbereik: -20 - 80°C
• Geluid: <=35dB
• Levensduur: 8000 uur

Fysieke specificaties

• Framegrootte: Φ43 mm
• Motorlengte: 69 mm
• Asdiameter: Φ6 mm
• Aslengte: 15 mm
• Kabellengte: 300 mm
