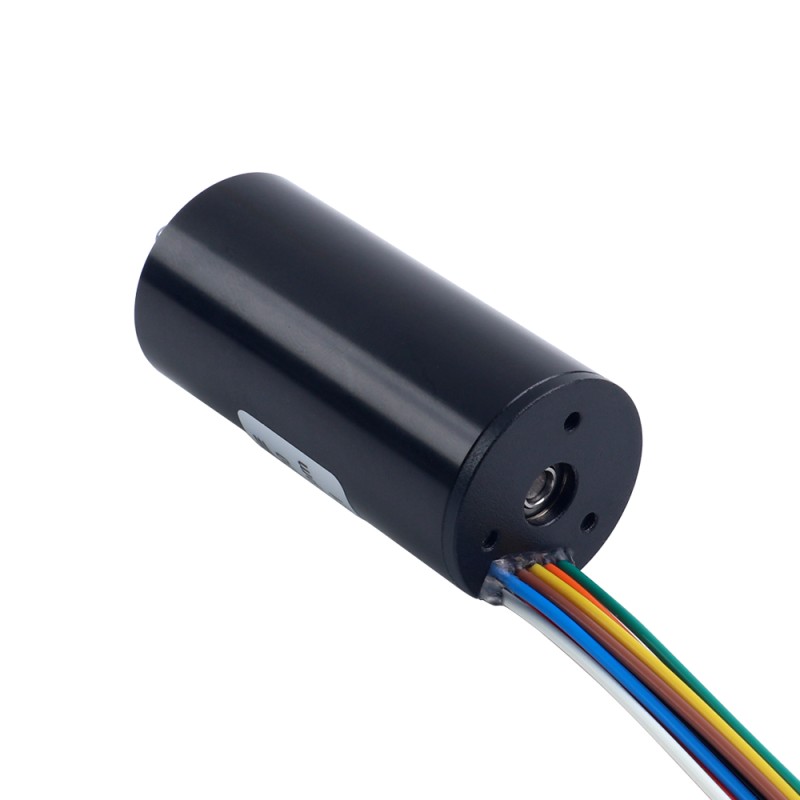

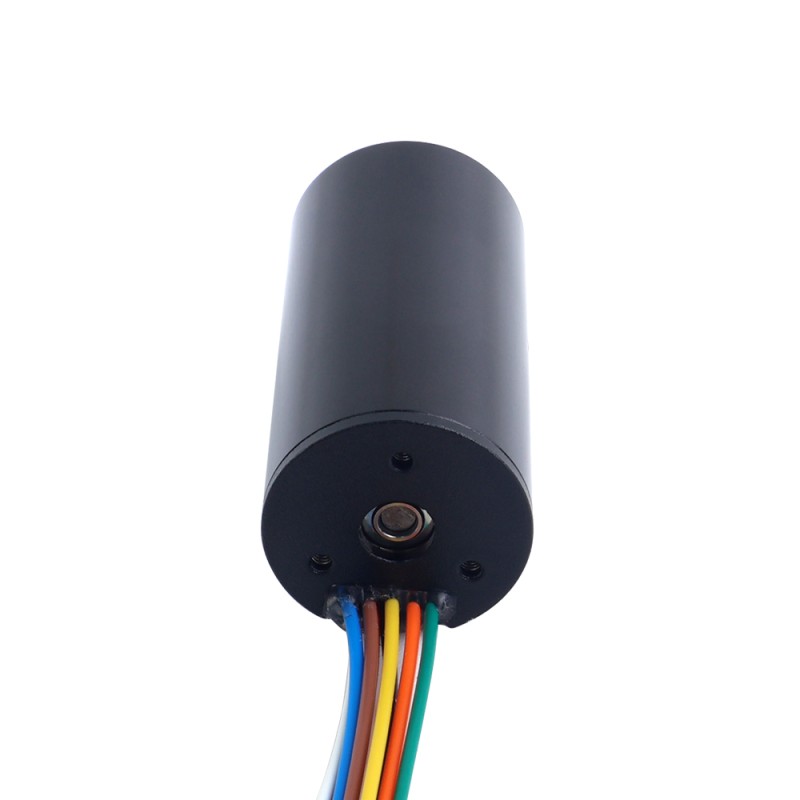

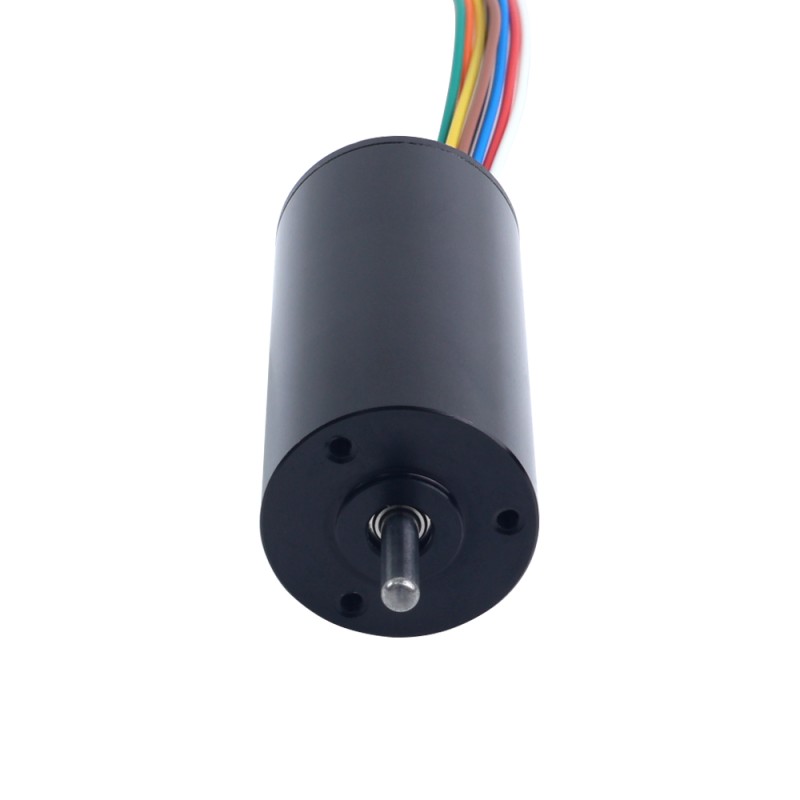

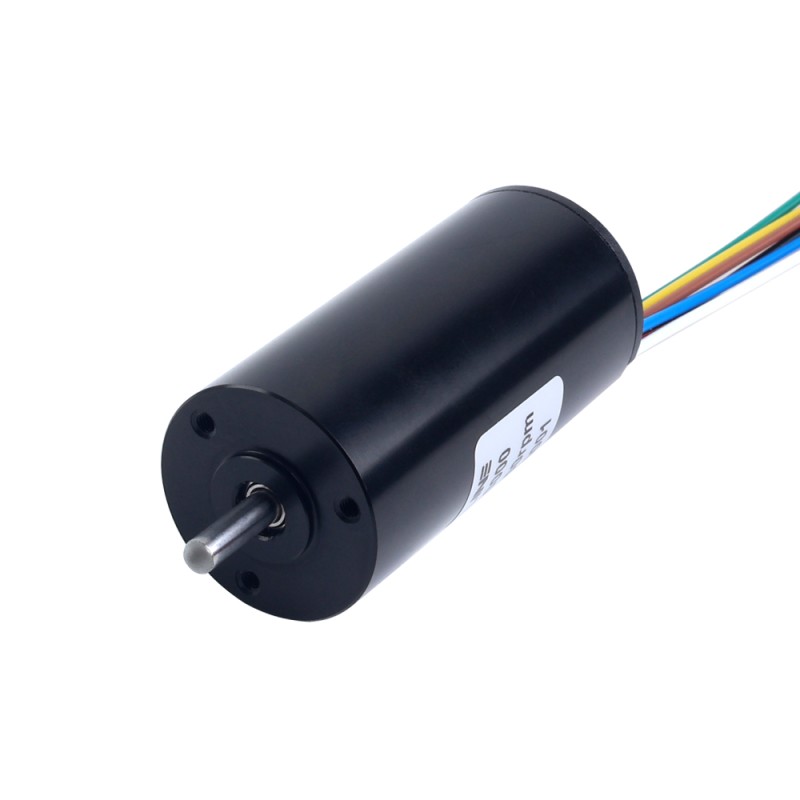

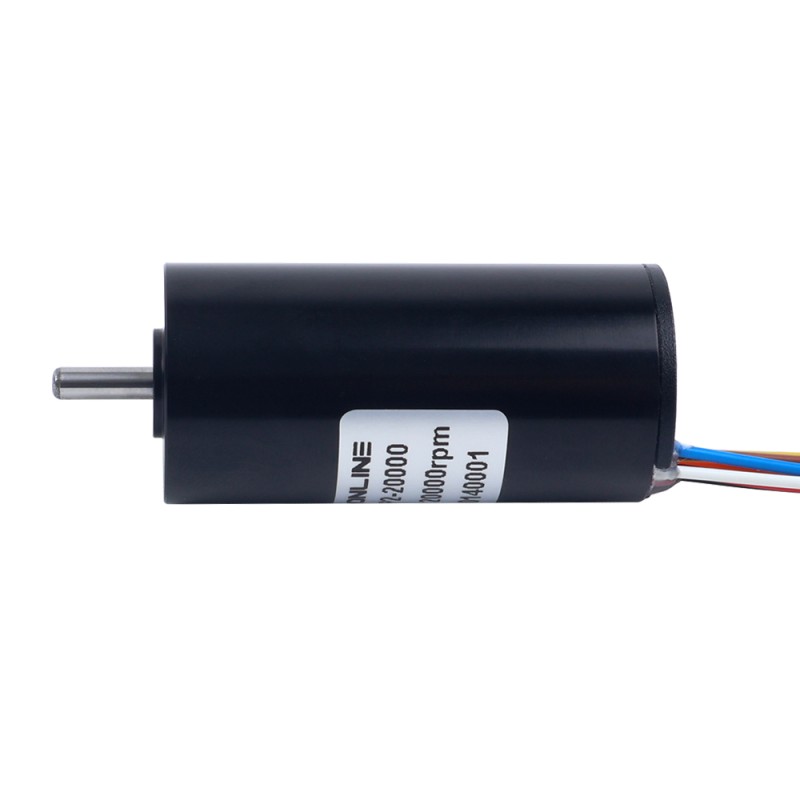

Borstelloze kernloze ronde motor 24V 20000RPM 15mNm 31,41W 1,55A Ф22x45mm

Deze 24V borstelloze kernloze motor levert een uitgangsvermogen van 31,41 W. Hij bereikt een nominaal toerental van 20.000 tpm met een stroomopname van 1,55 A en levert een nominaal koppel van 15 mNm. Hij is geschikt voor compacte, responsieve toepassingen die een lage massatraagheid vereisen.

De kernloze motor levert een uitzonderlijke efficiëntie door ijzerverlies te elimineren, wat het energieverbruik bij continue automatisering aanzienlijk verlaagt. De extreem lage massatraagheid zorgt voor een respons op millisecondenniveau voor nauwkeurige positionering. Het ultracompacte ontwerp en de inherent stille, trillingsarme werking zorgen voor eenvoudige integratie en betrouwbare, onderhoudsvrije prestaties. Perfect voor robotica, laboratoriumautomatisering en medische precisieapparatuur.

Elektrische specificaties

• Fabrikantnummer: 22CL45-24-P2-20000
• Aantal poolparen: 1
• Nominale spanning: 24 V
• Eindweerstand: 1,9 ohm
• Eindinductantie: 0,16 mH
• Toerental zonder belasting: 23.000 tpm
• Stroom zonder belasting: 0,35 A
• Nominaal toerental: 20.000 tpm
• Nominale stroom: 1,55 A
• Nominaal koppel: 15 mNm
• Nominaal vermogen: 31,41 W
• Het grootste uitgangsvermogen: 71,65 W
• Efficiëntie: 69,48%
• Koppelconstante: 9,69 mNm/A
• Stilstandskoppel: 118,99 mNm
• Tegen-EMK-constante: 1,01 mV/rpm
• Snelheidsconstante: 985,64 tpm/V
• Wrijvingskoppel: 3,39 mNm
• Stroomconstante: 0,1 A/mNm
• Trillingsamplitude: <=0,1 mm
• Max. toegestane temperatuur: 180°C
• Bereiktemperatuurbereik: -20 - 80°C
• Geluid: <=35dB
• Levensduur: 8000 uur

Fysieke specificaties

• Framegrootte: Φ22 mm
• Motorlengte: 45,5 mm
• Aasdiameter: Φ3 mm
• Aaslengte: 10,2 mm
• Kabellengte: 150 mm

Aansluiting
