A6-serie 1000W STO Safe Torque Off EtherCAT AC-servomotorset 3000rpm 318Nm 17-bits absolute encoder IP67

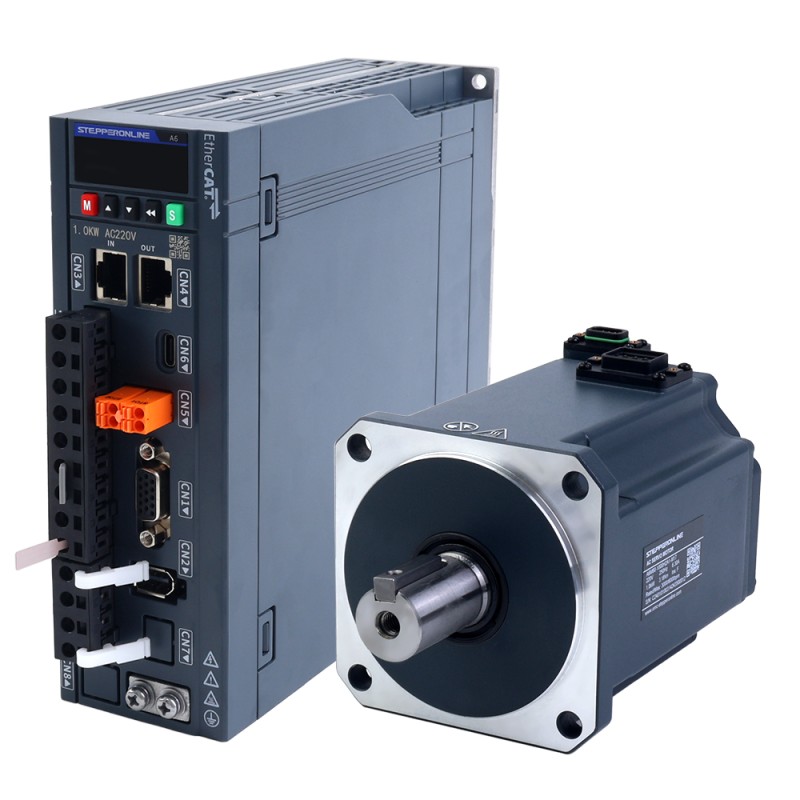

Dit is een AC-servomotor en driverkit uit de A6-serie, bestaande uit een 220VAC 1000W-motor en een enkel-/driefasige 220V 1000W-servodriver die EtherCAT-communicatie ondersteunt. Met de ingebouwde 17-bits absolute multiturn-encoder levert de motor uitstekende servobesturingsprestaties.
Deze servo beschikt over een geïntegreerde Safe Torque Off (STO)-functie die onverwacht starten van de motor voorkomt en de veiligheid tijdens installatie, onderhoud en noodstops verbetert.
Dankzij de uitstekende kostenefficiëntie en compatibiliteit met PLC-platforms zoals Beckhoff en Omron biedt de A6-EC-serie betrouwbare motion control-oplossingen voor diverse industriële toepassingen.

Items in set

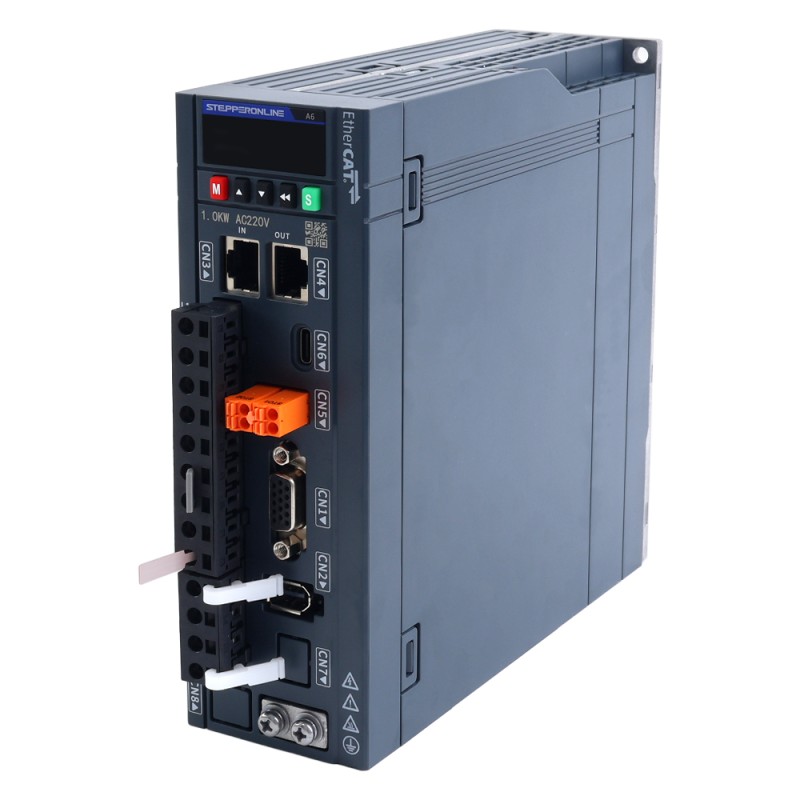

• 1 x A6-1000EC-STO: 1000W EtherCAT AC-servomotordriver
• 1 x A6M80-1000H2A1-M17: 1000W AC-servomotor 3000rpm 3,18Nm 17-bits encoder IP67
• 1 x AS7-C-PWR075-3.0: motorkabel van 3,0m
• 1 x AS7-C-ENC076-3.0: 3,0m encoderkabel

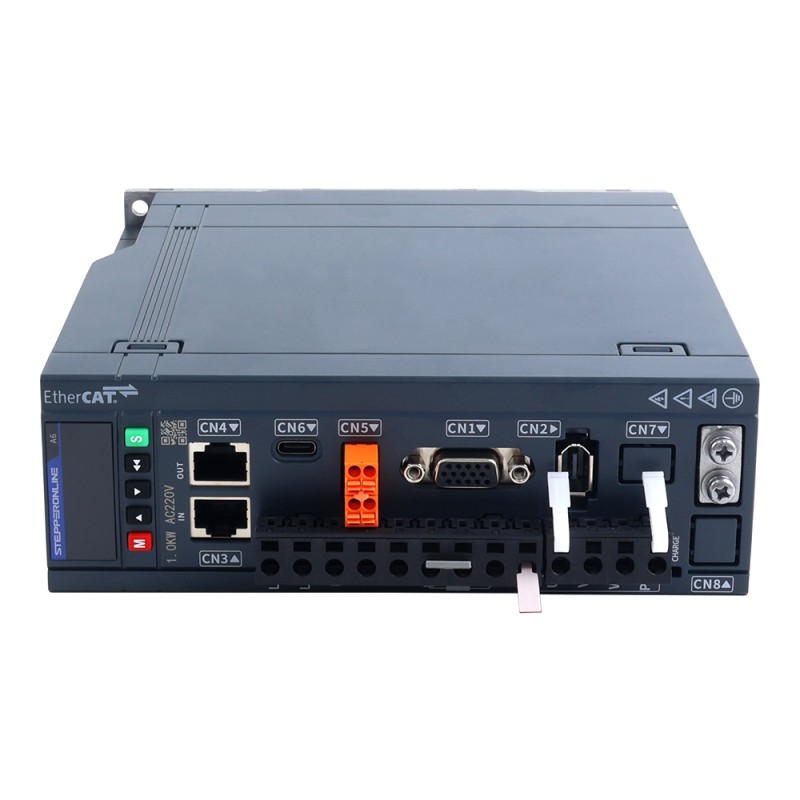

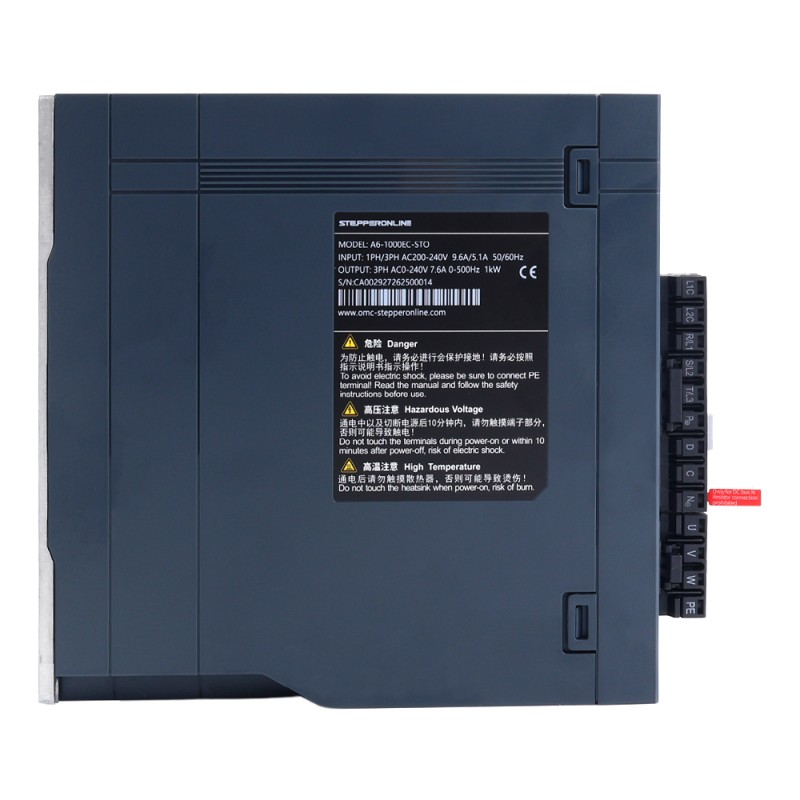

Specificatie servostuurprogramma

• Onderdeelnummer: A6-1000EC-STO

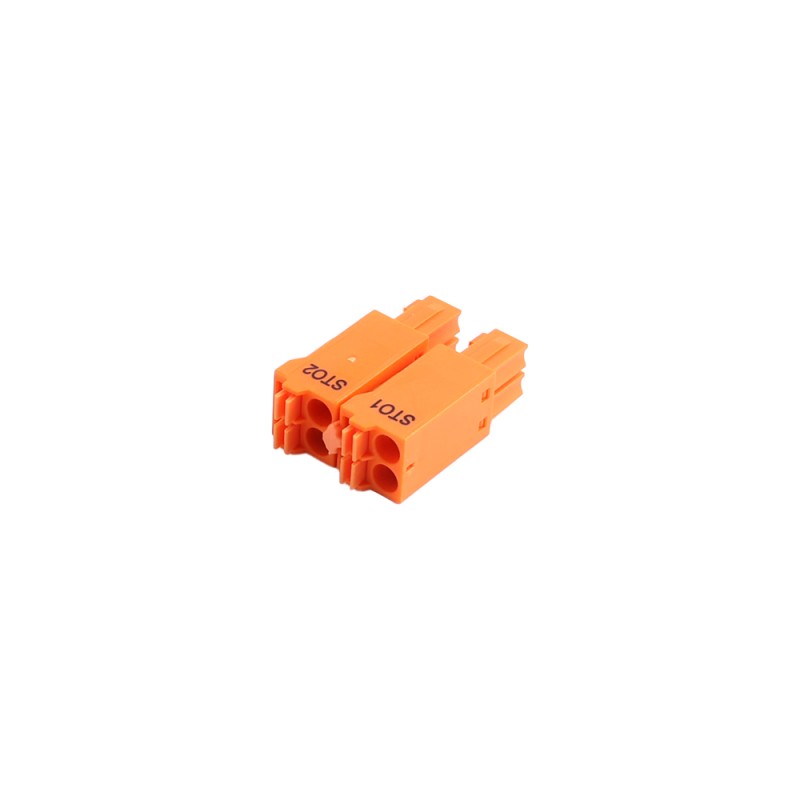

• Geïntegreerde STO (Safe Torque Off) noodstopfunctie
• EtherCAT-communicatie
• 2KHz snelheidslusbandbreedte
• 17-bit absolute encoder
• Synchronisatieperiode van 250μs
• 300 knooppunten op 120m afstand, 15 ns synchronisatiefout, ±20 ns synchronisatiejitter
• Nominale spanning enkel-/driefasig 220VAC
• Nominaal vermogen 1000W
• Automatische motoridentificatie
• Afmeting: 170*174*55mm

Specificatie servomotor

• Onderdeelnummer: A6M80-1000H2A1-M17
• Nominale spanning: 220VAC
• Nominaal vermogen: 1000W
• Nominaal koppel: 3,18Nm
• Piekkoppel: 11,13Nm
• Nominale snelheid: 3000rpm
• Pieksnelheid: 6000rpm
• Nominale stroom: 6,30A
• Piekstroom: 20,90A
• Koppelconstante: 0,50N.m/A
• Terug-EMK-verbruik: 33,90V/krpm
• Weerstand: 0,35ohms
• Inductie: 2,04mH
• Traagheid: 2,23kg*m²*10^-4
• Polen: 10
• Encoder: Magnetische encoder, 17-bit enkelturn absoluut (meerturn beschikbaar)
• IP-classificatie: IP67
• Schachtdiameter: 19mm
• Axiale belasting: maximaal 147N
• Radiale belasting bij een aslengte van 35mm: maximaal 392N
