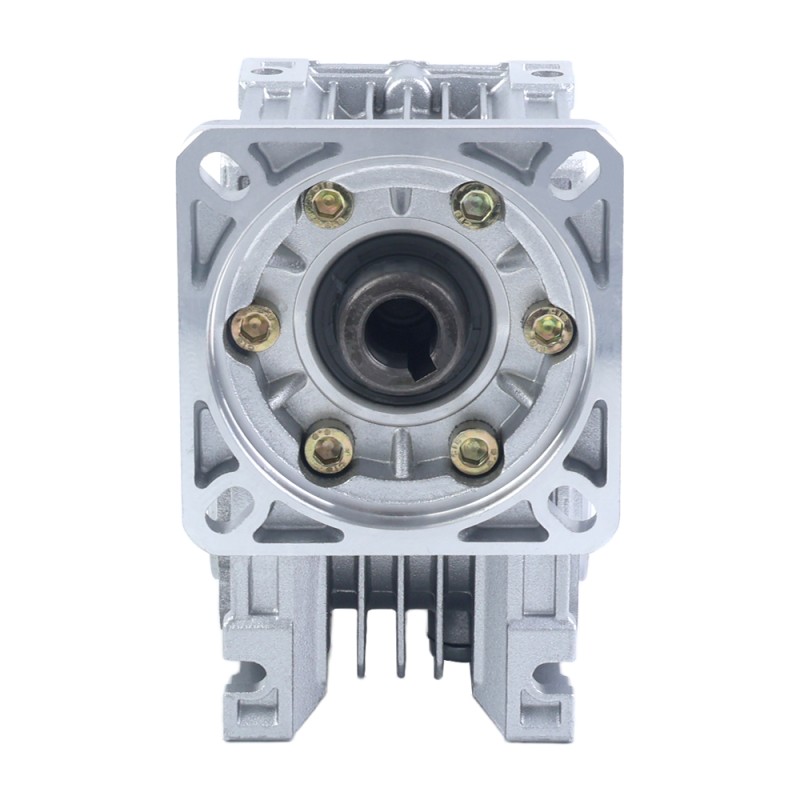

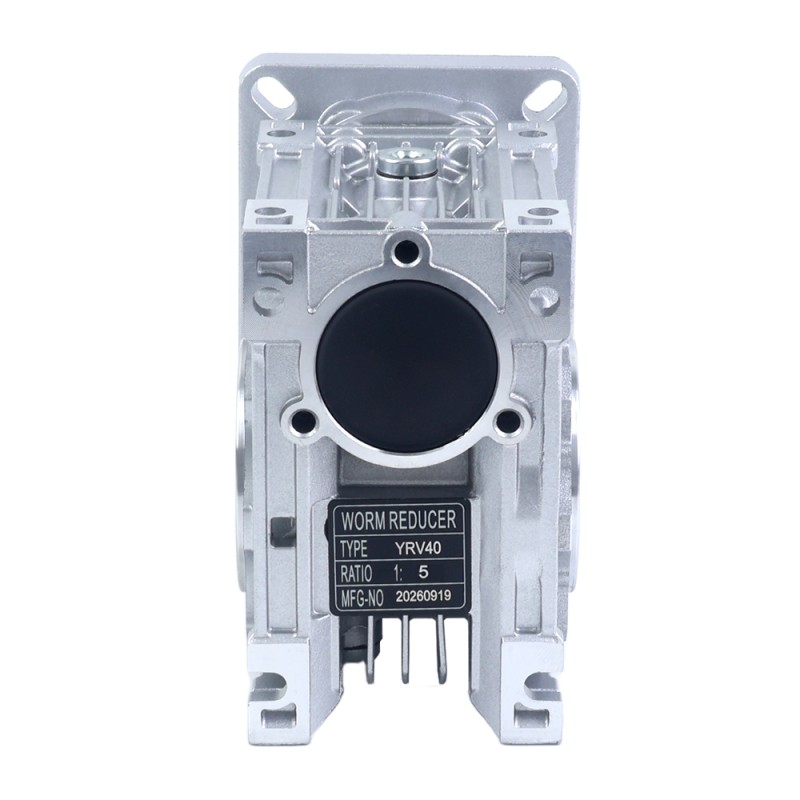

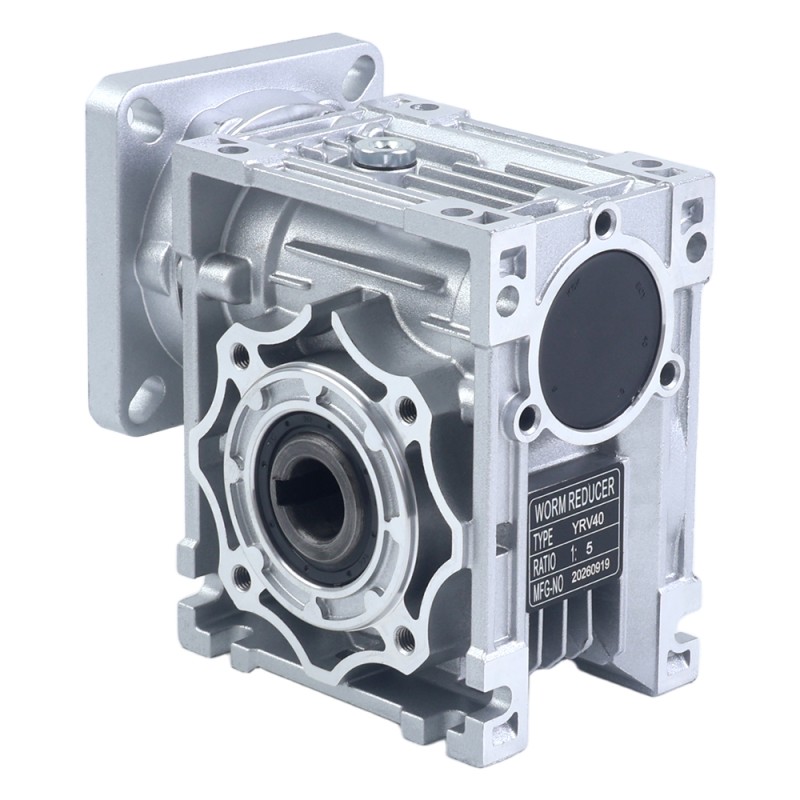

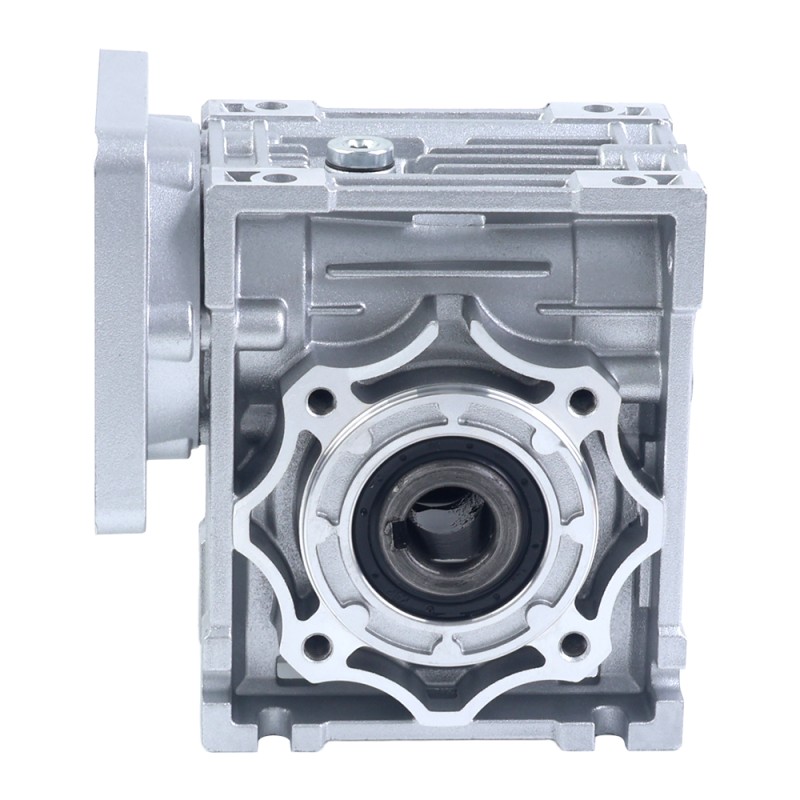

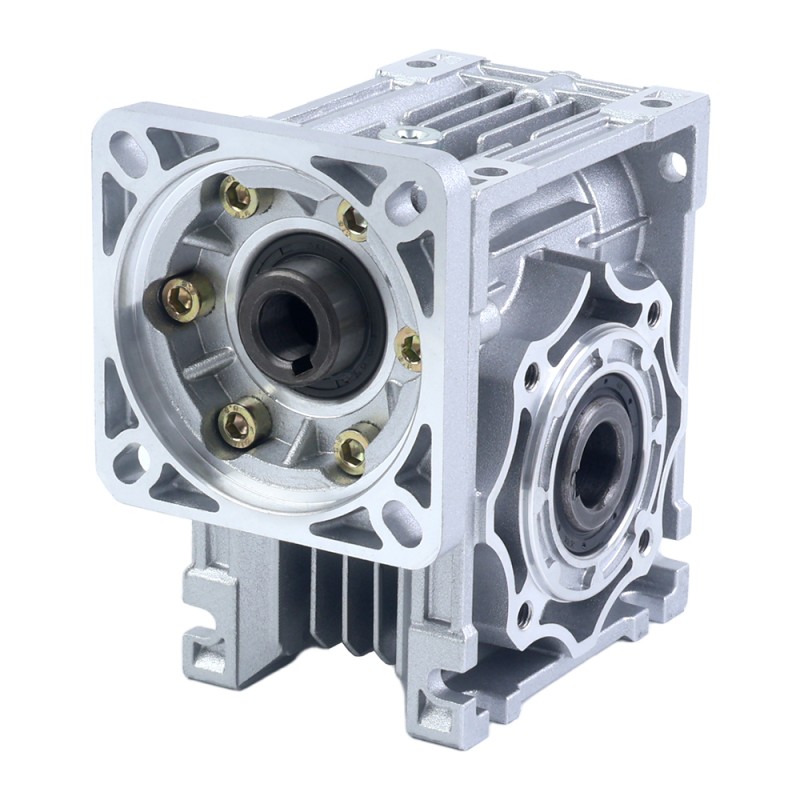

5:1 Wormwiel Tandwielkast YRV40 Wormwiel Speed Reducer 14mm ingang as diameter

De maat van deze versnellingsbak is 86mmx86mm en de diameter van de ingaande as is 14mm. Deze wormwielkast is ontworpen voor Nema 34 Stappenmotor of andere 86mmx86mm motoren, de uitgaande as is 90° gedraaid ten opzichte van de aandrijfas. Naast de grote kasten betekent de structuur van de doos zonder spleten dat er geen onderhoud nodig is en dat deze hermetisch is afgesloten. Het voorkomt dat het smeermiddel gemakkelijk verloren gaat, slecht wordt en vervangen wordt.

Kenmerken

• Hoog koppel en hoge sterkte
• Wormwiel: Brons Cu Sn12 Ni2 (UNI7013-10)
• Uitstekende mechanische sterkte en bijzonder licht van gewicht
• Aluminium eenheden worden compleet met synthetische olie geleverd en maken universele montageposities mogelijk, zonder dat de hoeveelheid smeermiddel hoeft te worden aangepast

Specificaties tandwielkast

• Onderdeelnummer: YRV40-G5-D14
• Type versnellingsbak: Wormwielkast
• Materiaal tandwiel: Gelegeerd staal
• Overbrengingsverhouding: 5:1
• Uitgang Max.toelaatbaar koppel: 40Nm (354.03lb-in)
• Uitgang Max. Radiale Belasting: 1.18kN
• Type uitgang: Holle boring
• De Diameter van het outputboring: Φ18mm
• Type ingaande as: Zeer belangrijke manier
• De Diameter van de inputschacht: Φ14mm
• Invoeras Max. Lengte: 38mm

Opmerking

• Ingangssnelheid <=1500rpm aanbevelen.
• Vanwege de hoge speling zijn wormwielkasten niet geschikt voor positioneringstoepassingen.
