4-assige CNC Breakout Board Controller 100 kHz USB-besturing voor Mach3

Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
Stappencontroller 5-30VDC voor stappenmotor met één as - ST-V3 | StepperOnline
ST-V3
Vraag

Downloads

G-code.zipZIP · 3.85KBMach3_Control_Board_Manual_Simple_Version.pdfPDF · 934.83KBMach3_Control_Board_Manual_Full_Version.pdfPDF · 2.66MBTool_Setting_Scripts.zipZIP · 5.56KB
Dezelfde serie
ModelPrijsVoorraad
3DM580S20 - 50DC5.7500200 - 10000€48,86Op voorraad
3DM88320 - 80DC5.9400200 - 25600€74,91Op voorraad
CL42T-V4124 - 48DC2.0200800 - 40000€33,11Op voorraad
CL42Y-V2024 - 50DC2.2——€32,98Op voorraad
CL57EC—4.0——€54,25Op voorraad
CL57PR20 - 50DC5.0——€50,00Op voorraad
CL57PR-USED20 - 50DC5.0——€42,50Op voorraad
CL57RS24 - 48DC4.9—1000 - 5000€81,43Op voorraad
CL57T-V4118 - 50DC5.0200200 - 40000€33,11Op voorraad
CL57TE24 - 50DC6.0—800 - 51200€29,18Op voorraad
CL57Y24 - 50DC5.0200400 - 40000€27,65Op voorraad
CL57Y-V2024 - 50DC5.6200—€30,50Op voorraad
CL57Y-V20-USED24 - 50DC5.6200—€35,37Op voorraad
CL86EC—6.0——€68,08Op voorraad
CL86RS30 - 110DC / 18 - 80AC5.7—1000 - 5000€114,00Op voorraad
CL86T-V4118 - 80AC / 24 - 110DC5.7200800 - 40000€42,14Op voorraad
CL86T-V41-USED18 - 80AC / 24 - 110DC5.7200800 - 40000€24,70Op voorraad
CL86Y20 - 80AC / 30 - 110DC6.0200800 - 40000€36,16Op voorraad
CL86Y-V2020 - 80AC / 30 - 110DC6.0200800 - 40000€40,84Op voorraad
DM2282T180 - 240AC5.5200400 - 25000€132,99Op voorraad
DM320T10 - 30DC1.5660400 - 12800€12,51Op voorraad
DM332T10 - 30DC2.2960400 - 12800€14,61Op voorraad
DM420PR24 - 50DC2.0——€42,55Op voorraad
DM420Y18 - 36DC1.55100—€12,13Op voorraad
DM420Y-SALE18 - 36DC1.55100—€10,84Op voorraad
DM422IO18 - 36DC2.2——€20,21Op voorraad
DM422T12 - 50DC1.56500800 - 6400€26,41Op voorraad
DM456AI20 - 40DC4.0——€48,86Op voorraad
DM480AI20 - 40DC6.0——€55,64Op voorraad
DM54220 - 50DC3.0200200 - 25600€42,07Op voorraad
Alles in de categorie bekijken
4-assige CNC Breakout Board Controller 100 kHz USB-besturing voor Mach3
Het apparaat heeft een stuurprogramma-vrij ontwerp, wordt gevoed en bestuurd via de ST-USB-C USB-kab... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€11,81
5 + €10,72
10 + €9,81
50 + €9,05
100 + €8,39

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

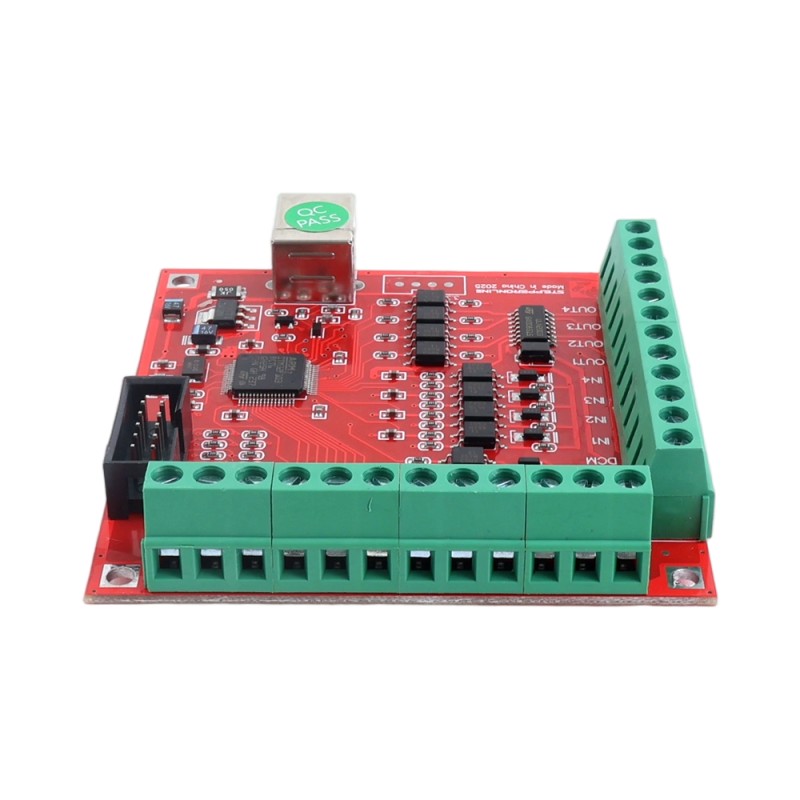

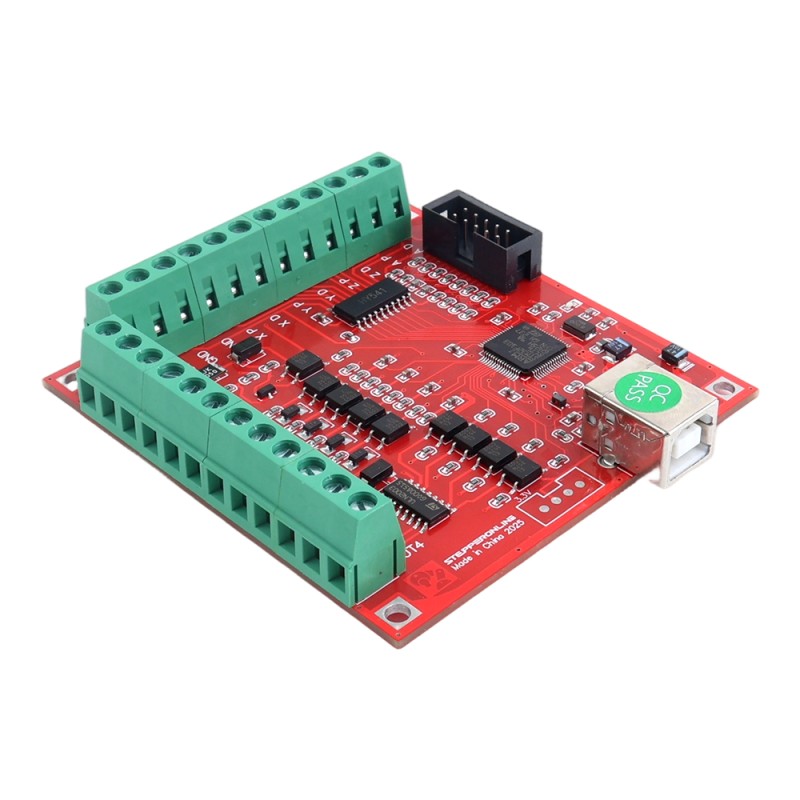

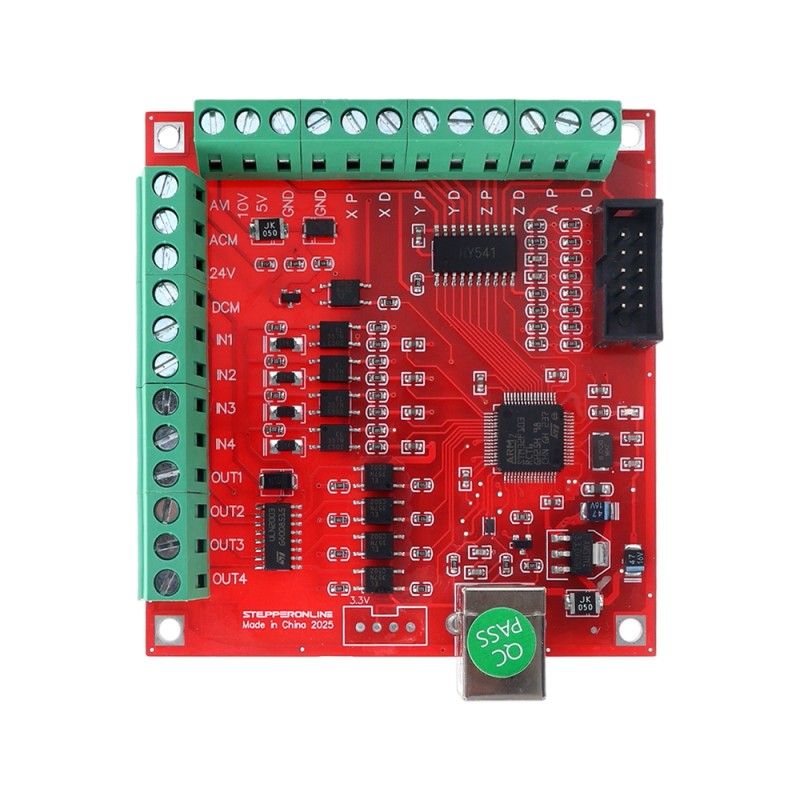

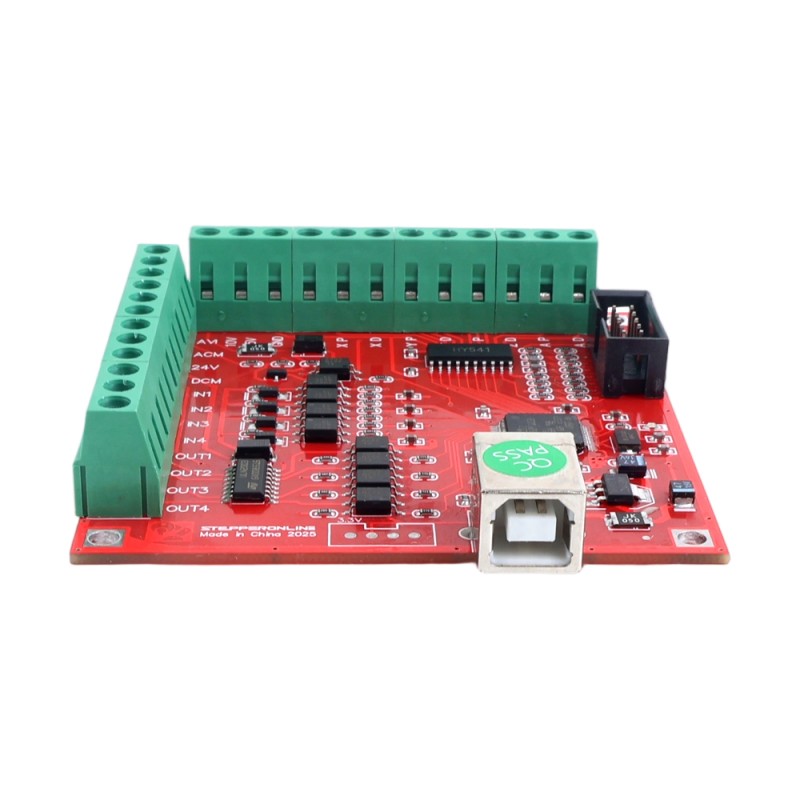

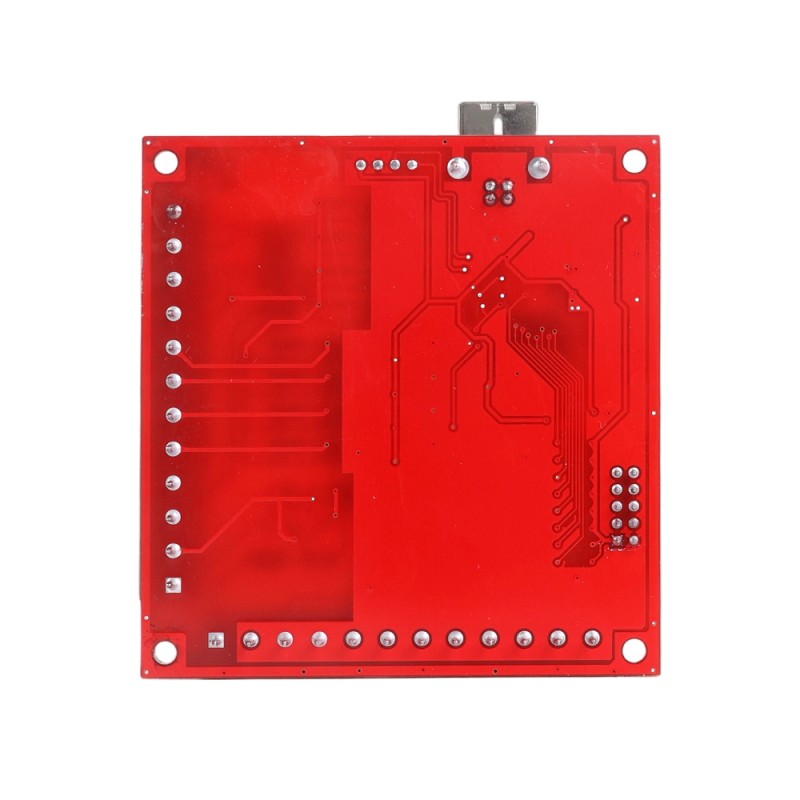

Het apparaat heeft een stuurprogramma-vrij ontwerp, wordt gevoed en bestuurd via de ST-USB-C USB-kabel en is compatibel met alle versies van Mach3-software en Windows-systemen. De ST-V3 ondersteunt synchrone bewegingen tot 4 assen en kan spindelmotoren regelen via PWM-signalen, waardoor het geschikt is voor kleine CNC-machines zoals graveermachines.
Daarnaast is de ST-V3 uitgerust met vier signaalingangspoorten en vier signaaluitgangspoorten, waardoor verschillende functies mogelijk zijn, waaronder noodstop, homing en automatisch gereedschapsinstellen. Het heeft ook een handwielinterface voor handmatige aanpassing en bediening tijdens de werking.

Kenmerken

  • Uitgerust met USB-kabel met ferrietkralen om EMI te verminderen
  • Automatisch gereedschapsinstellen voor snelle werkstukkalibratie
  • 4 optogeïsoleerde relaisuitgangen voor robuuste signaalverwerking
  • Noodstopingang en ondersteuning voor eindschakelaars voor veiligheid
  • Flexibele spindelregeling: Ondersteunt PWM-modus en relais-modus
  • Handwielinterface voor handmatig joggen en precisie-aanpassing
  • 4 optogeïsoleerde digitale signaalingangen (uitbreidbaar tot 12 ingangen via configuratie)
  • Ondersteunt koppelingsregeling tot 4 assen. De 4e as kan worden ingesteld als volgas
  • Automatisch homing (terugkeer naar nul) met automatisch nivelleren van de volgas tijdens het proces
  • Industrieel ontwerp met geïmporteerde componenten voor hoge betrouwbaarheid
  • Hoge precisie-interpolatie met een uitgangspulsfrequentie van 100 kHz, minimaliseert bewerkingsfouten
  • Twee aansluitopties: Schroefklemmen en 2,54 mm pitch kopterminal voor bedradingsflexibiliteit
  • USB-interface voor universele compatibiliteit - werkt met elke computer met Mach3 (vereist alleen een USB-poort)
  • Stuurprogramma-vrij ontwerp voor naadloze integratie in diverse hardware/software-omgevingen (Ondersteunt verschillende Windows-versies, waaronder WinXP en Win7.)

Inhoud van de doos

  • ST-V3: Breakout board

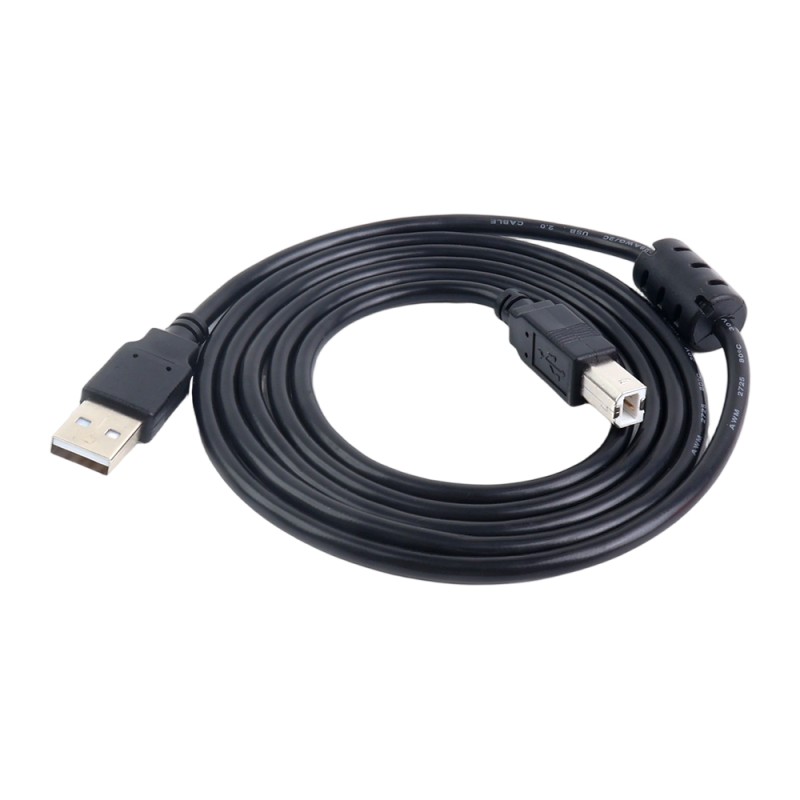

  • ST-USB-C: USB-kabel
Soort product
Soort product Controller
Elektrische specificatie
Aantal assen 4
Adaptieve software Mach3
Analoge signaaluitgang Ondersteund
Analoog signaalspanningsbereik(V) 0 - 10
Digitaal signaalingangsport 4 (standaard)
Digitale signaal uitvoerpoort 4
Maximale uitgangspulsfrequentie(KHz) 100
Pulsignaal uitvoer Ondersteund
PWM-signaaluitvoer Ondersteund
Uitgangspulssignaal spanning(V) 5
Voedingsmethode USB
