4 As CNC Router Kit 3.0Nm (425oz.in) Nema 23 Stappenmotor & Driver
Deze CNC-kit bevat: 4 x digitale Stepper Drive 1.0-4.2A 20-50VDC voor Nema 17, 23, 24 Stappenmoto... Lees meer
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

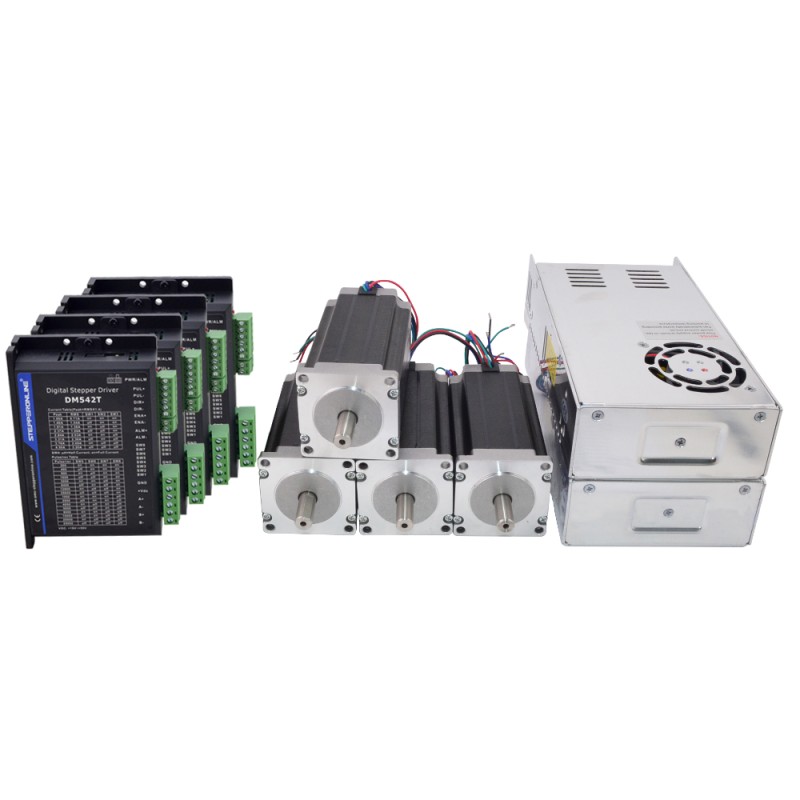

Deze CNC-kit bevat:
  • 4 x digitale Stepper Drive 1.0-4.2A 20-50VDC voor Nema 17, 23, 24 Stappenmotor
  • 4 x 3Nm (425oz.in) van Nema 23 stappenmotor
  • 2 x 250W 36V 7A 115/230V schakelende voeding

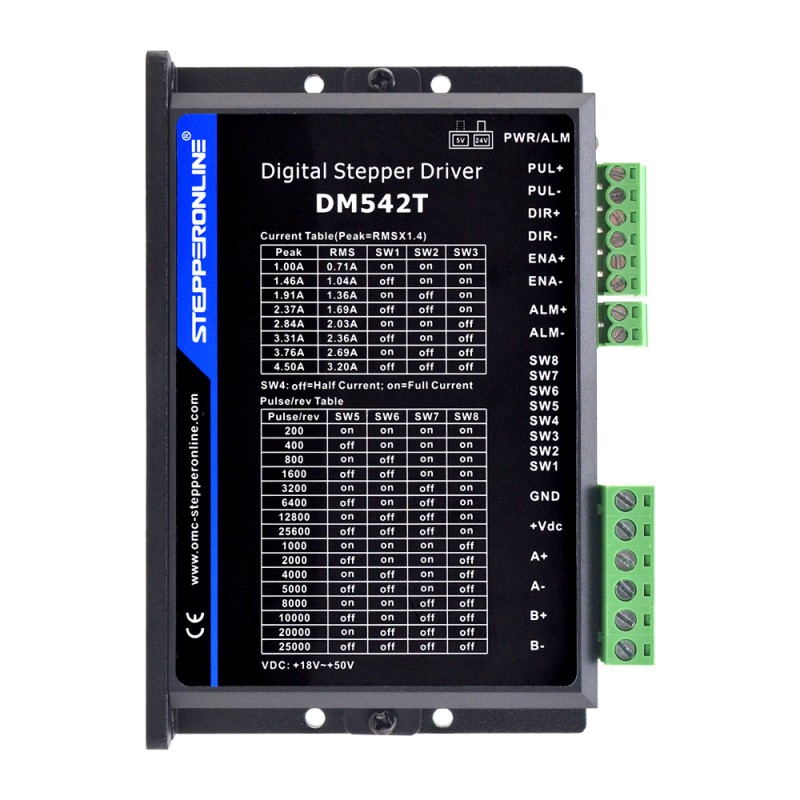

Bestuurdersspecificatie

  • Ingangsspanning 20-50 VDC
  • Anti-resonantie zorgt voor een optimaal koppel en nulls instabiliteit in het middenbereik
  • Automatische motoridentificatie en automatische parameterconfiguratie bij het inschakelen bieden optimale reacties met verschillende motoren
  • Multi-Stepping maakt het mogelijk om met een stapinvoer met een lage resolutie een hogere microstapuitvoer te produceren, waardoor de motorbewegingen soepeler verlopen
  • 15 selecteerbare microstapresoluties waaronder 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
  • Soft-start zonder "sprong" bij inschakelen
  • 8 selecteerbare piekstromen inclusief 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
  • Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang
  • Automatische ruststroomreductie
  • Geschikt voor 2-fasige en 4-fasige motoren
  • Ondersteuning PUL/DIR-modus
  • Overspannings- en overstroombeveiliging

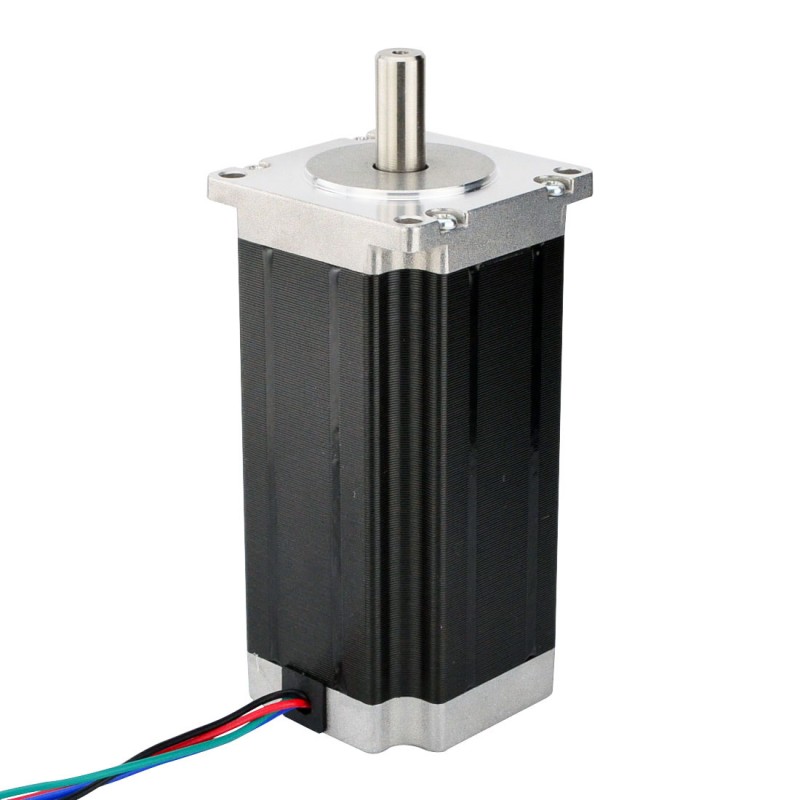

Motorspecificatie

  • Onderdeelnummer fabrikant: 23HS45-3504S
  • Motortype: Bipolaire Stepper
  • Stap Hoek: 1.8deg
  • Houdkoppel: 3Nm (425oz.in)
  • Nominale stroom/fase: 3.5A
  • Faseweerstand: 1,2 ohm
  • Inductantie: 5mH±20% (1KHz)
  • Framemaat: 57 x 57mm
  • Lichaamslengte: 113mm
  • Schacht Diameter: Φ 10mm
  • Schacht Lengte: 24mm
  • D-gesneden Lengte: 20mm
  • Aantal draden: 4
  • Loodlengte: 400mm
  • Gewicht: 1,6kg

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw

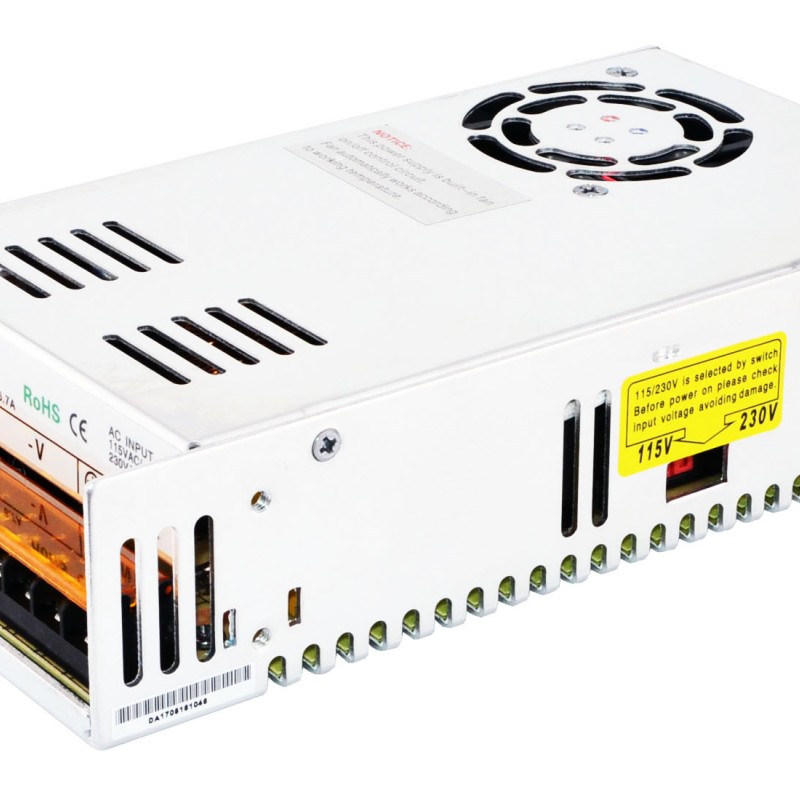

Vermogensspecificatie

  • 36V DC 7A uitgang
  • AC-ingangsspanningsbereik: 90~132V/180~264VAC
  • 115V/230V AC geselecteerd door schakelaar
  • Hoog rendement lage kosten
  • Geforceerde luchtkoeling door ingebouwde DC-ventilator
  • Lage uitgangsrimpel en yawp
  • Overstroom, overspanning, kortsluiting en oververhittingsbeveiliging
  • 215*115*50mm (L*W*H)
Soort product
Soort product Open Loop Stepper Kit
Elektrische specificatie
Aantal assen 4
Aantal fasen 2
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 425
Ingangsspanning referentie(V) 24 - 48DC
Vasthoudkoppel(Ncm) 300
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
Productserie TS Series
Schacht Diameter(mm) 10
Type uitgaande as D

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Nema 23 beugel voor stappenmotor en tandwielstappenmotor beugel van gelegeerd staal
🔥 Bestseller
Fabrikant P/N: ST-M2 De nieuw ontworpen NEMA 23 Stappenmotor Gelegeerd Staal Montagebeugel kan passen bij standaard Nema 23 stappenmotor, en bevat oo..
vanaf
€2,05
In winkelwagen

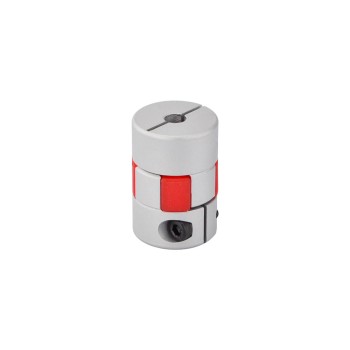

Schacht: 8,0 mm - 10,0 mm P/N: ST-JC13 Diameter: 20mm Lengte: 30mm Materiaal huls: Polyurethaan Lichaamsmateriaal: Aluminiumlegering..
