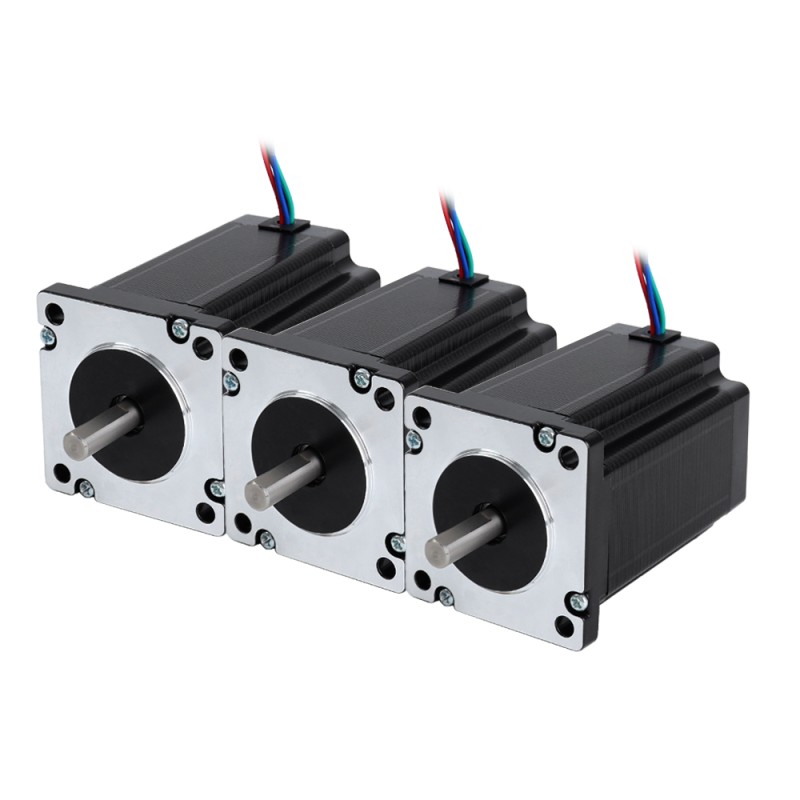

3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5A 60x60x88 mm 4 draden

3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5 A 60x60x88 mm 4 draden - 3-24HS34-3504D | StepperOnline
3-24HS34-3504D
Schachtlengte(mm)24
Aantal kabels4
Loodlengte(mm)600
Vasthoudkoppel(Ncm)310
Vraag

Downloads

24HS34-3504D.STEPSTEP · 1.59MBLog in om te downloaden24HS34-3504D_Torque_Curve.pdfPDF · 164.55KB24HS34-3504D_Full_Datasheet.pdfPDF · 119.42KB
Dezelfde serie
ModelSchachtlengte(mm)Aantal kabelsLoodlengte(mm)Vasthoudkoppel(Ncm)PrijsVoorraad
3-24HS34-3504D244600310€73,57Op voorraad
3 st Dubbele as Nema 23 bipolair 3,1 Nm (439oz.in) 3,5A 60x60x88 mm 4 draden
Deze bipolaire Nema 23 stappenmotor met staphoek 1,8deg en afmeting 60x60x88mm. Hij heeft 4 draden, ... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€73,57
5 + €70,74
10 + €68,12
50 + €65,69
100 + €63,43

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

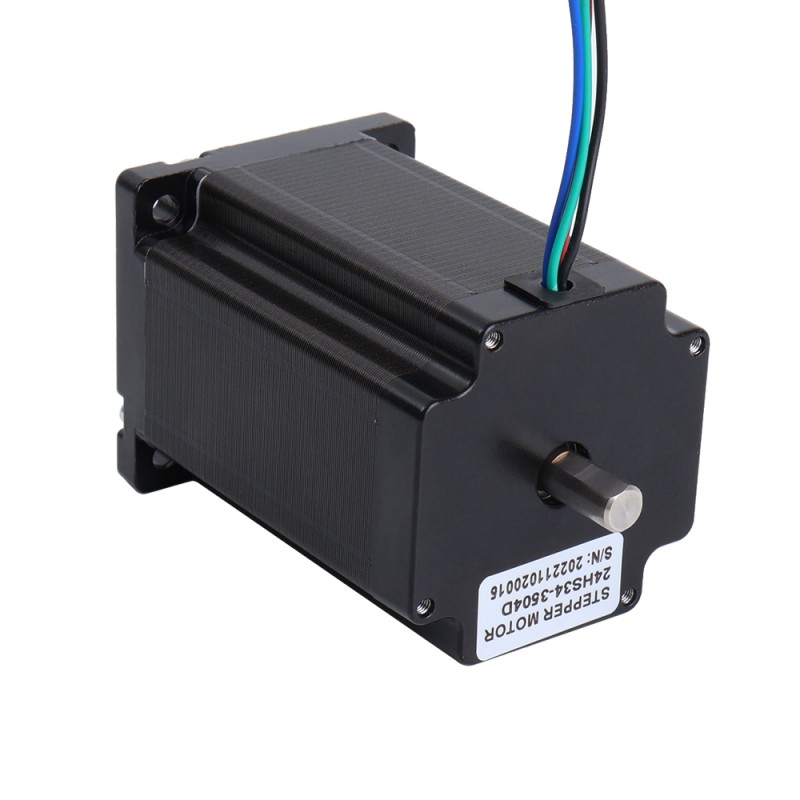

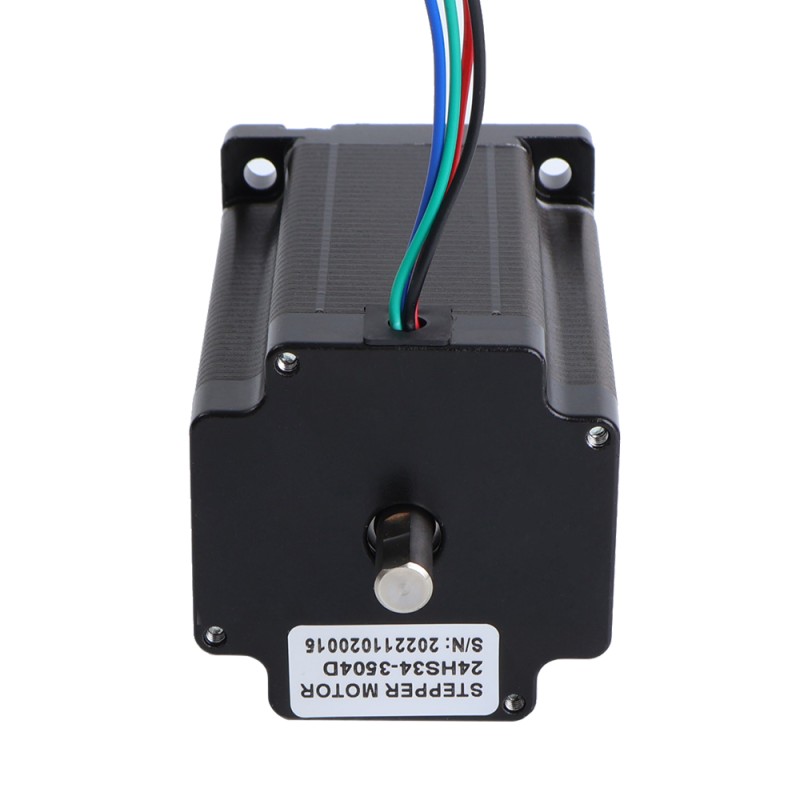

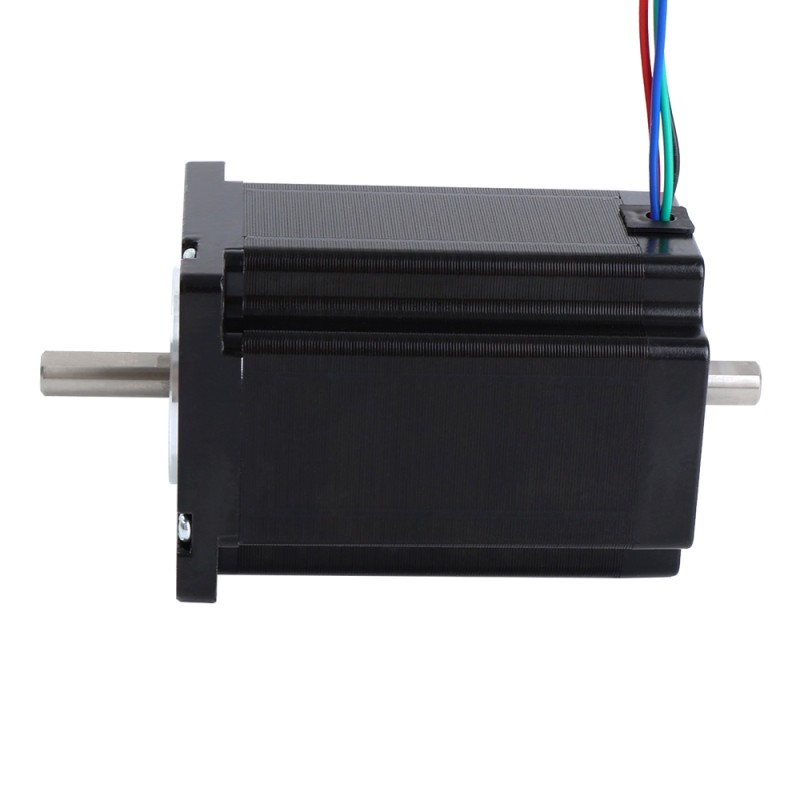

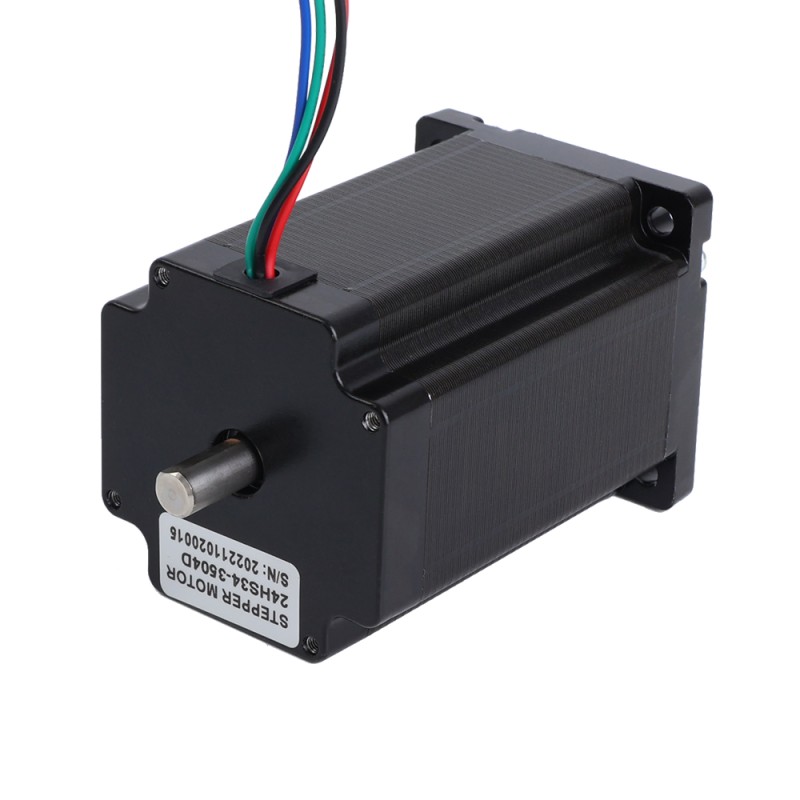

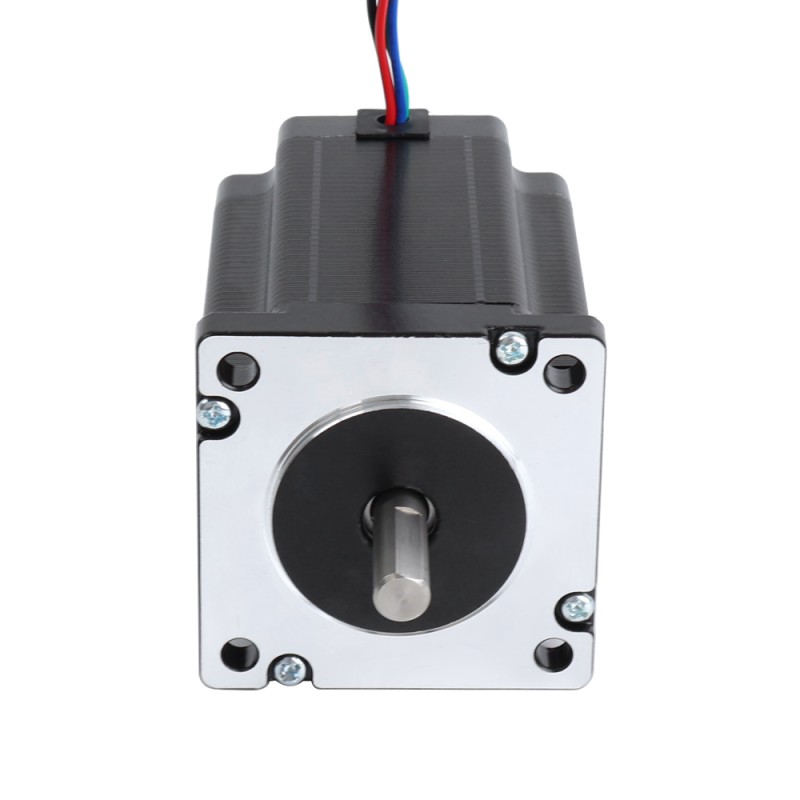

Deze bipolaire Nema 23 stappenmotor met staphoek 1,8deg en afmeting 60x60x88mm. Hij heeft 4 draden, elke fase trekt 3,5A, met een houdkoppel van 3,1Nm (439oz.in). Er is een achterste as gemaakt voor een encoder of gelijken.

Pakket omvat: 3 x 24HS34-3504D

Elektrische specificatie

  • Onderdeelnummer fabrikant: 24HS34-3504D
  • Motortype: Bipolaire Stepper
  • Staphoek: 1.8deg
  • Koppel vasthouden: 3.1Nm (439oz.in)
  • Nominale stroom/fase: 3.5A
  • Faseweerstand: 1,1 ohm
  • Inductantie: 5.6mH±20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 60 x 60mm
  • Lichaamslengte: 88mm
  • Schacht Diameter: Φ8mm
  • Vooras Lengte: 24mm
  • Achteras Lengte: 15mm
  • D-gesneden Lengte: 20mm
  • Aantal draden: 4
  • Loodlengte: 600mm
  • Gewicht: 1,34kg

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Hybride Stappenmotor
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 1.1
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 439
Inductantie(mH) 5.6
Nominale stroom(A) 3.5
Stap Hoek(deg.) 1.8
Vasthoudkoppel(Ncm) 310
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Dubbele as
Framemaat(mm) Nema 23 (60 x 60)
Gewicht(g) 1340
IP-classificatie 40
Lichaamslengte(mm) 88
Loodlengte(mm) 600
Productserie S
Schacht Diameter(mm) 8
Schachtlengte(mm) 24
Type uitgaande as D

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
Digitale Stepper Driver 1,8-5,6A 20-50VDC voor Nema 23, 24, 34 Stepper Motor
🔥 Bestseller
Digitale Stepper Driver 1,8-5,6A 20-50VDC voor Nema 23, 24, 34 Stepper Motor
De DM556T is een digitale stappenmotor driver met een eenvoudig ontwerp en eenvoudige installatie. Door het implementeren van geavanceerde stepperbest..
vanaf
€20,86
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Dubbele as Nema 24 stappenmotor 4.2A 4Nm (566oz.in) 60x60x100mm 4 draden
Dubbele as Nema 24 stappenmotor 4.2A 4Nm (566oz.in) 60x60x100mm 4 draden
Dit is een motor met twee assen met een 13,5 mm lange achterste as en een asdiameter van 8 mm. Op de achterste eindkap zijn gaten met schroefdraad bes..
vanaf
€36,21
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
EG-serie planetaire Tandwielkast versnelling 10:1 speling 15arc-min voor Nema 24 stappenmotor
EG-serie planetaire Tandwielkast versnelling 10:1 speling 15arc-min voor Nema 24 stappenmotor
De maat van deze versnellingsbak is 60 x 60mm en de diameter van de ingaande as is 10mm. Deze zeer nauwkeurige planetaire Tandwielkast behoort tot de ..
vanaf
€31,02
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Motorhandwiel van aluminiumlegering, 40mm buitendiameter, 8mm boringdiameter
Motorhandwiel van aluminiumlegering, 40mm buitendiameter, 8mm boringdiameter
Dit handwiel heeft een buitendiameter van 40mm en een boringdiameter van 8mm. Het is gemaakt van een betrouwbare aluminiumlegering voor maximale duurz..
vanaf
€3,95
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

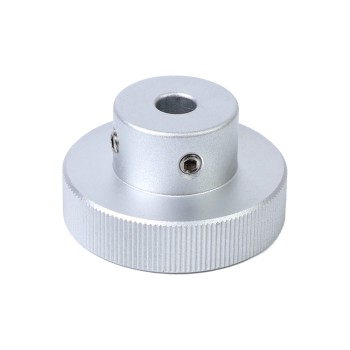

Motorhandwiel van aluminiumlegering 45mm buitendiameter 8mm boring
Motorhandwiel van aluminiumlegering 45mm buitendiameter 8mm boring
Dit handwiel heeft een buitendiameter van 45mm en een boringdiameter van 8mm. Het is gemaakt van een betrouwbare aluminiumlegering voor maximale duurz..
vanaf
€7,08
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

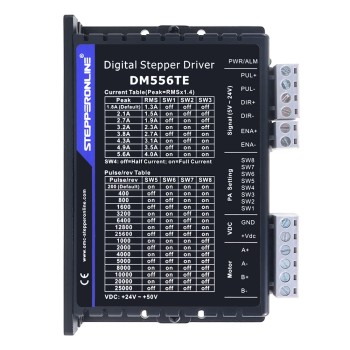

Digitale stappenmotor driver TE-serie 1,8-5,6A 24-50VDC voor Nema 23, 24, 34 motor
Digitale stappenmotor driver TE-serie 1,8-5,6A 24-50VDC voor Nema 23, 24, 34 motor
De TE Series stappelmotoraandrijvingen zijn geüpgrade versies gebaseerd op de T-serie, met een uitzonderlijke prijs-kwaliteitverhouding. Terwijl ze bi..
vanaf
€16,38
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

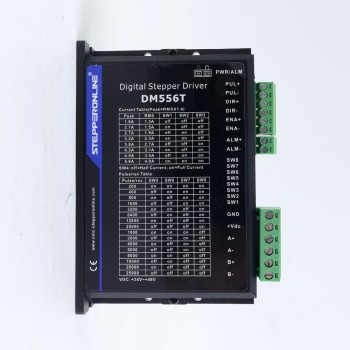

Gebruikt – Voorraad in China - Digitale Stepper Driver 1,8-5,6A 20-50VDC voor Nema 23, 24, 34 Stepper Motor
