3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding

3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
3-DM556T-S30 Uit productie

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Vraag

Downloads

DM556T.pdfPDF · 2.88MBDM556T.STEPSTEP · 2.76MBLog in om te downloadenS-500-48.pdfPDF · 109.23KB
Dezelfde serie
ModelPrijsVoorraad
1-CL57Y-S12 Uit productie—————
1-CL57Y-S20 Uit productie—————
1-CL57Y-S30A Uit productie—————
1-CLYS20 Uit productie—————
1-CLYS30 Uit productie—————
1-CLYS30-1M5 Uit productie—————
1-CLYS30S-V20 Uit productie—————
1-CLYS40 Uit productie—————
1-DM542T-24HS34 Uit productie—————
1-DM542T-24HS39 Uit productie—————
1-DM556S-24HS39 Uit productie—————
11C13S0754ED3-013RS Uit productie—————
11E13S0754ED2-100RS Uit productie—————
11E18S0754ED2-101RS Uit productie—————
11E18S0754FD3-250RS Uit productie—————
11E18S0754GD3-250RS Uit productie—————
11E20S0674AA2-100RS Uit productie—————
11E20S0674ED2-100RS Uit productie—————
11HS12-0674D2-PG27 Uit productie—26.85Economische Planetaire——
11HS12-0674S-PG100 Uit productie—99.548Economische Planetaire——
11HS20-0674D-PG14-AR3 Uit productie—13.73Economische Planetaire——
11HS20-0714S-PG100 Uit productie—99.05Economische Planetaire——
11N13S0754AA2-100RS Uit productie—————
11N13S0754QE2-150RS Uit productie—————
11N18S0754ED3-250RS Uit productie—————
11N20S0674AA2-100RS Uit productie—————
14E13S0574JE3-150RS Uit productie—————
14E13S0574QE3-150RS Uit productie—————
14E17S0914JE3-250RS Uit productie—————
14E17S0914QE3-250RS Uit productie—————
Alles in de categorie bekijken
3 As Stepper CNC Kit 3.0Nm (425oz.in) 4.2A Nema 23 Stepper Motor & Driver DM556T & 48V Voeding
Deze CNC-kit bevat: 3 x digitale Stepper Drive 1,8 ~ 5,6A 20-50VDC DM556T 3 x Nema 23 bipolaire ... Lees meer
0 beoordeling(en) • Geef beoordeling
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

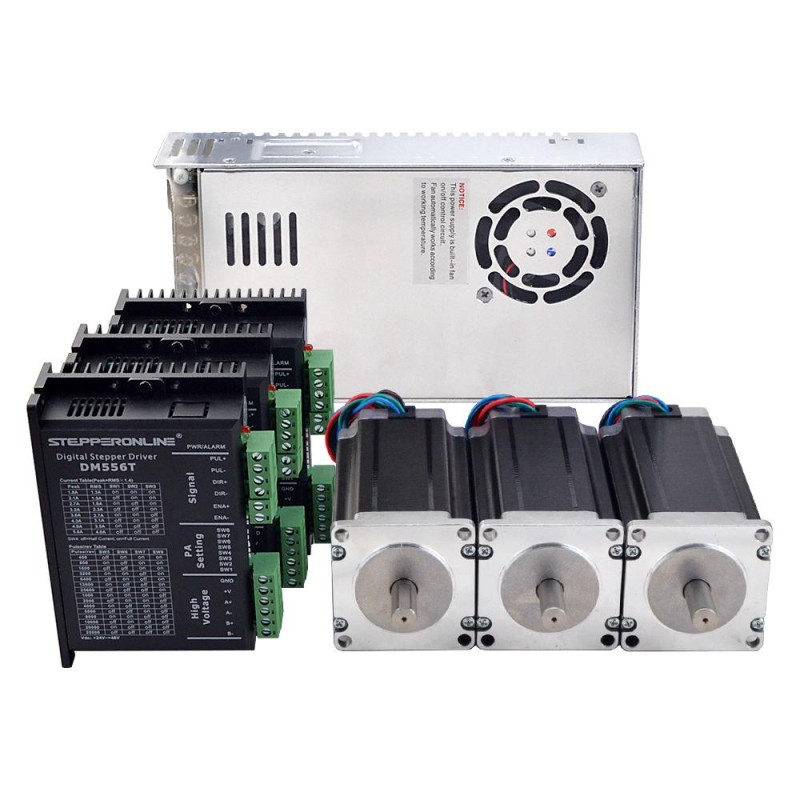

Deze CNC-kit bevat:
  • 3 x digitale Stepper Drive 1,8 ~ 5,6A 20-50VDC DM556T

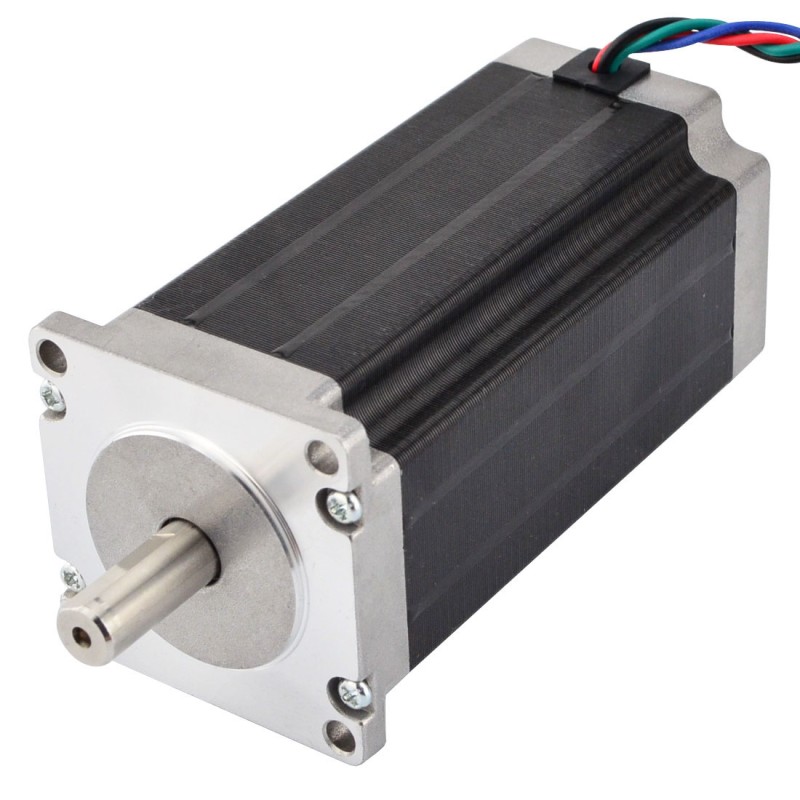

  • 3 x Nema 23 bipolaire 3Nm (425oz.in) 4.2A 57x57x114mm 4 draden stappenmotor CNC
  • 1 x 500W 48V 10.5A 115/230V schakelende voeding Stepper Motor CNC router kits

Motorspecificatie

  • Onderdeelnummer fabrikant: 23HS45-4204S
  • Motortype: Bipolaire Stepper
  • Stap Hoek: 1.8deg
  • Houdkoppel: 3.0Nm (425oz.in)
  • Nominale stroom/fase: 4.2A
  • Fase Weerstand: 0,9 ohm
  • Inductantie: 3,8mH±20% (1KHz)
  • Framemaat: 57 x 57mm
  • Lichaamslengte: 113mm
  • Schacht Diameter: Φ 10mm
  • Schacht Lengte: 24mm
  • D-gesneden Lengte: 20mm
  • Aantal draden: 4
  • Loodlengte: 400mm

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw

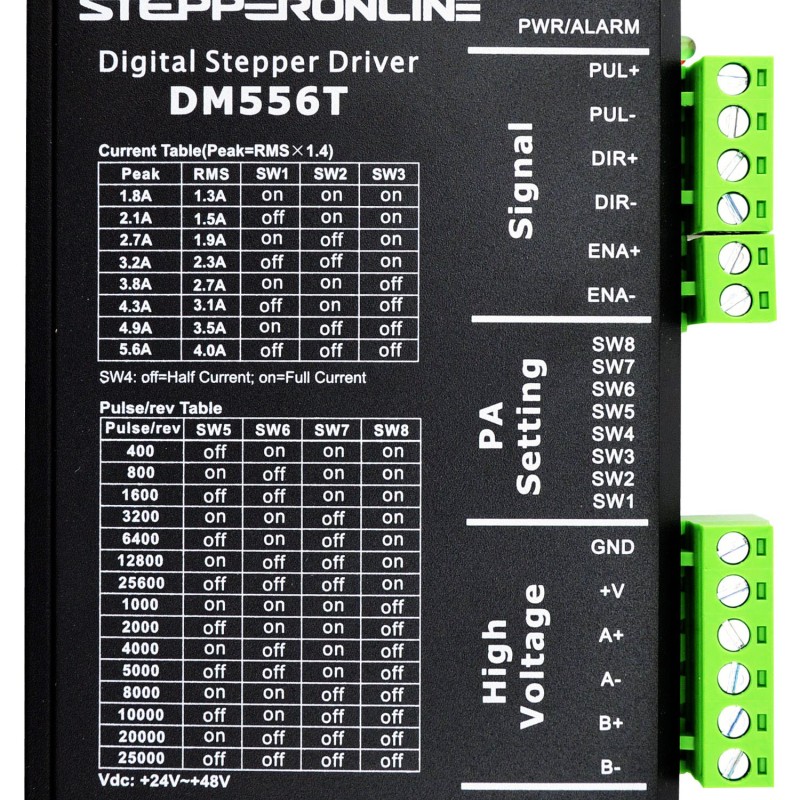

Specificatie bestuurder

  • Anti-resonantie voor een optimaal koppel, extra soepele beweging, lage motoropwarming en weinig lawaai
  • Automatische motoridentificatie en automatische parameterconfiguratie voor een optimaal koppel van motoren met een groot bereik
  • Stap- en richtingsregeling (PUL/DIR)
  • Multi-Stepping voor soepele motorbeweging
  • TTL-compatibele en optisch geïsoleerde ingangen
  • Ingangsspanning 20-50 VDC
  • 16 selecteerbare microstapresoluties van 400-25.600 via DIP-schakelaars
  • 8 selecteerbare uitgangsstroominstellingen van 1,8 - 5,6A via DIP-schakelaars
  • Soft-start zonder "sprong" bij inschakelen
  • Pulsingangsfrequentie tot 200 kHz
  • Automatische reductie van ruststroom
  • Beveiligingen voor overspanning en overstroom

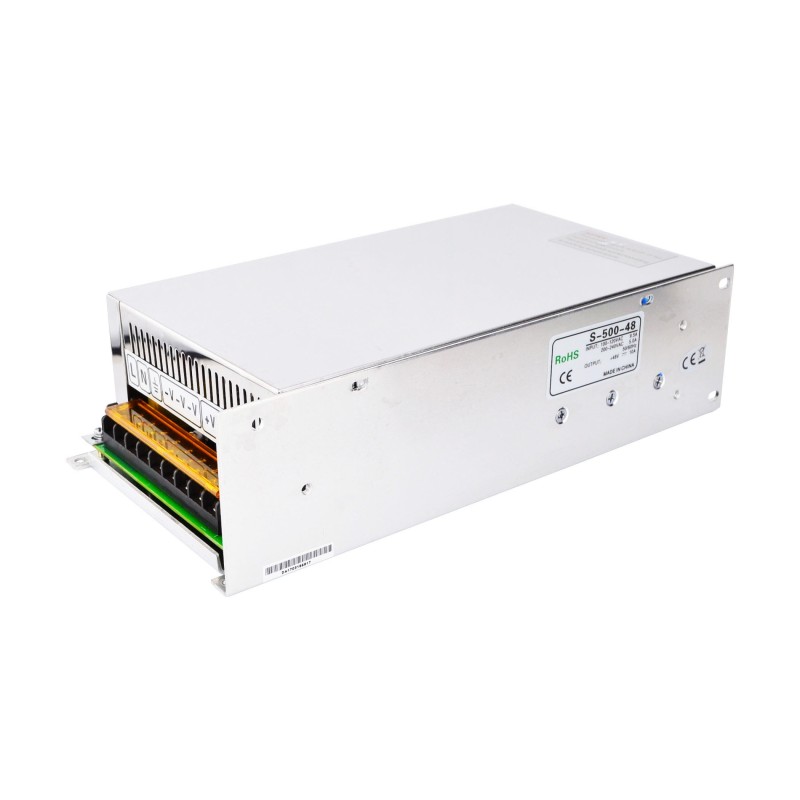

Vermogensspecificatie

  • 48V DC 10,5A uitgang
  • AC-ingangsspanningsbereik: 90~135VAC/180~264VAC
  • Hoog rendement lage kosten
  • Geforceerde luchtkoeling door ingebouwde DC-ventilator
  • Lage uitgangsrimpel en yawp
  • Overstroom, overspanning, kortsluiting en oververhittingsbeveiliging
  • 215*115*50mm (L*W*H)
Soort product
Soort product Open Loop Stepper Kit
Elektrische specificatie
Aantal assen 3
Aantal fasen 2
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 425
Ingangsspanning referentie(V) 24 - 48DC
Vasthoudkoppel(Ncm) 300
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
Productserie TS-serie
Schacht Diameter(mm) 10
Type uitgaande as D

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
Nema 17 Bipolair 1,8deg 76Ncm(107.62oz.in) 2.1A 42x42x60mm 4 Draden
🔥 Bestseller
Nema 17 Bipolair 1,8deg 76Ncm(107.62oz.in) 2.1A 42x42x60mm 4 Draden
Dit is de sterkste bipolaire Nema 17 stappenmotor die we hebben, met staphoek 1,8deg en afmetingen 42x42x60mm. Hij heeft 4 draden, elke fase trekt 2,1..
vanaf
€12,05
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Digitale Stepper Driver 1,0-4,5A 18-50VDC voor Nema 17, 23, 24 Stepper Motor
🔥 Bestseller
Digitale Stepper Driver 1,0-4,5A 18-50VDC voor Nema 17, 23, 24 Stepper Motor
De DM542T is een volledig digitale stepperdriver die is ontwikkeld met een geavanceerd DSP-besturingsalgoritme op basis van de nieuwste technologie vo..
vanaf
€17,88
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

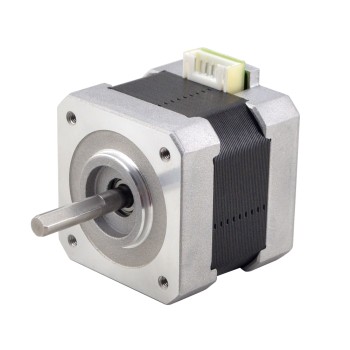

Nema 17 Bipolair 42Ncm(59.49oz.in) 1.5A 42x42x39mm 4 Draden met 1m Kabel & Aansluiting
