24V 40W 100RPM BLDC Motor met Tandwielkast 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak

24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
24V 40W 100RPM Borstelloze gelijkstroommotor met versnellingsbak 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak - F3B40-24GN-30S/3GN30K | StepperOnline
F3B40-24GN-30S/3GN30K
Type uitgaande asSpiebaan
Nominale spanning(V)24
Nominale stroom(A)2.50
Framemaat(mm)70 x 70
Vraag

Downloads

F3B40-XXGN-30S_3GNXXK_Manual.pdfPDF · 2.21MBF3B40-24GN-30S_3GN30K_Full_Datasheet.pdfPDF · 60.62KB
Dezelfde serie
ModelType uitgaande asNominale spanning(V)Nominale stroom(A)Framemaat(mm)PrijsVoorraad
57BLR50-24-01-HG10Spiebaan245.00Nema 23 (57 x 57)€0,00Op voorraad
57BLR70-24-02-HG100Spiebaan2410.40Nema 23 (57 x 57)€59,57Op voorraad
57BLR90-24-01-HG100Spiebaan2414.00Nema 23 (57 x 57)€63,82Op voorraad
57BYA74-24-01-PG100Spiebaan245.70⌀57€63,28Op voorraad
57BYA74-24-01-PG27Spiebaan245.70⌀57€58,76Op voorraad
F2B15-24GN-30S/2GN100KD241.1060 x 60€25,62Op voorraad
F2B15-24GN-30S/2GN10KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN15KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN200KD241.1060 x 60€25,62Op voorraad
F2B15-24GN-30S/2GN20KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN30KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN3KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN3K-SALED241.1060 x 60€22,95Op voorraad
F2B15-24GN-30S/2GN50KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN50K-SALED241.1060 x 60€24,17Op voorraad
F2B15-24GN-30S/2GN5KD241.1060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN100KD480.6060 x 60€25,62Op voorraad
F2B15-48GN-30S/2GN10KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN15KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN200KD480.6060 x 60€25,62Op voorraad
F2B15-48GN-30S/2GN20KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN30KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN3KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN50KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN5KD480.6060 x 60€23,16Op voorraad
F2B40-24GL-30S/2GL150RCHol242.5060 x 60€37,90Op voorraad
F2B40-24GL-30S/2GL30RCHol242.5060 x 60€37,90Op voorraad
F3B40-24GN-30S/3GN100KSpiebaan242.5070 x 70€30,70Op voorraad
F3B40-24GN-30S/3GN10KSpiebaan242.5070 x 70€27,90Op voorraad
F3B40-24GN-30S/3GN15KSpiebaan242.5070 x 70€27,90Op voorraad
Alles in de categorie bekijken
24V 40W 100RPM BLDC Motor met Tandwielkast 2,79Nm(395,10oz.in) 30:1 Spur Versnellingsbak
Dit is een 24V 40W borstelloze DC-reductiemotor met een flens van 70x70mm. De ingebouwde 30:1 andwie... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€29,30
5 + €28,47
10 + €27,68
50 + €26,95
100 + €26,24

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

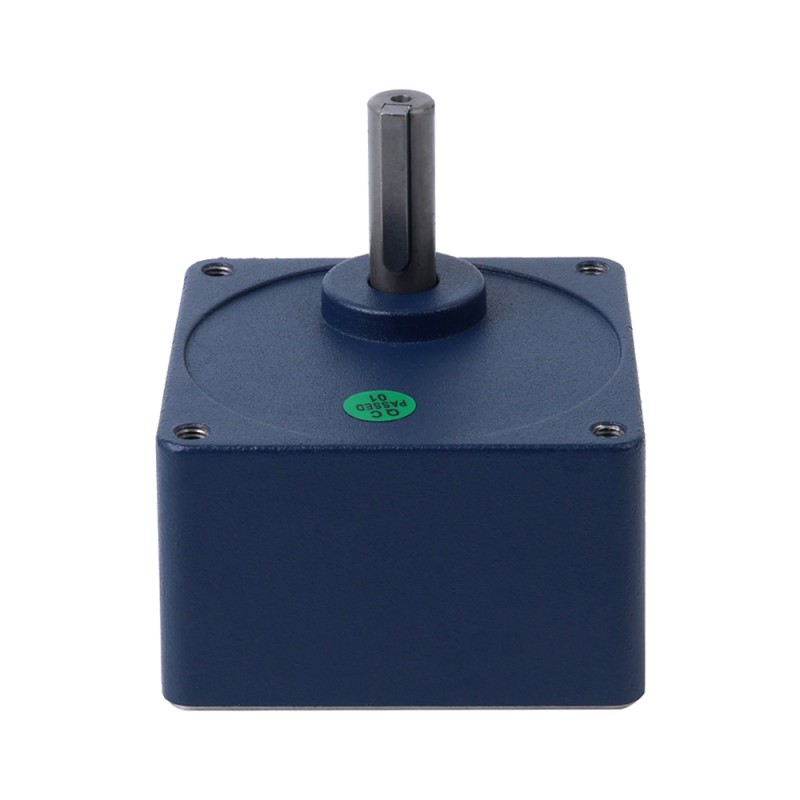

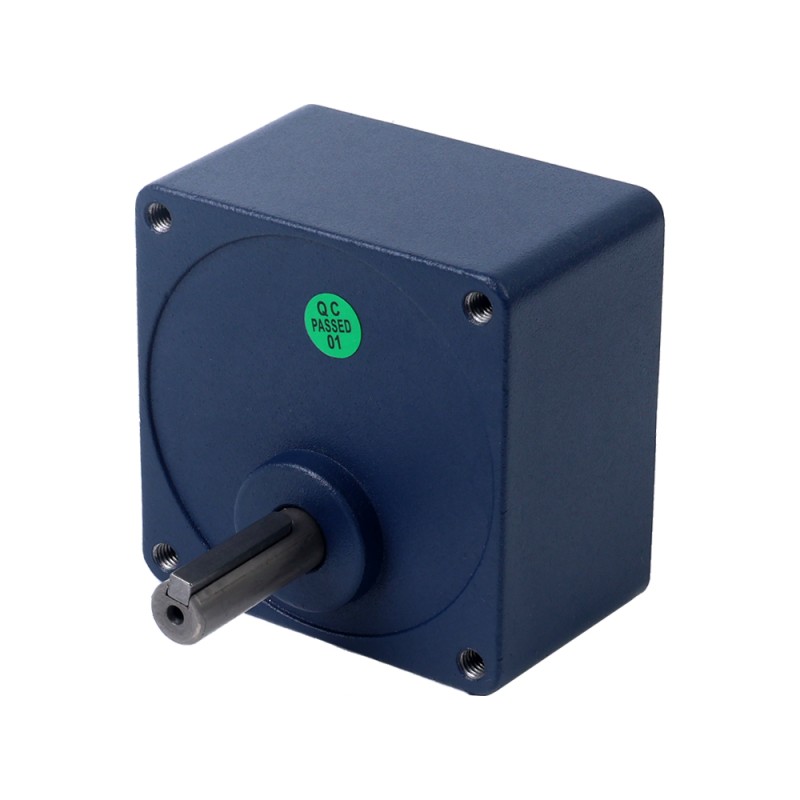

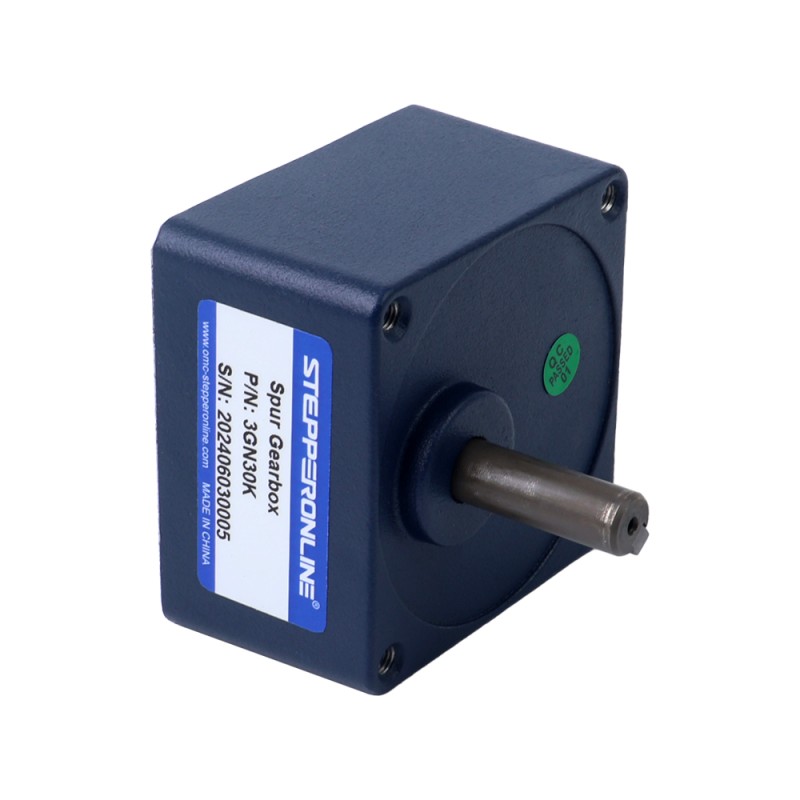

Dit is een 24V 40W borstelloze DC-reductiemotor met een flens van 70x70mm. De ingebouwde 30:1 andwielkast brengt snelheid en koppel naar 100rpm en 2,79Nm(395,10oz.in). Vanwege de compacte structuur, het hoge rendement, het lage geluidsniveau, de lange levensduur en de sterke bestuurbaarheid worden borstelloze DC-reductiemotoren veel gebruikt in industriële automatisering, huishoudelijke apparaten, medische apparatuur, auto-industrie en ruimtevaart, enz.

De aanbevolen BLDC-driver die bij deze motor past, is BLD-305S.

Elektrische specificaties

  • P/N: F3B40-24GN-30S/3GN30K
  • Het aantal motorfase: 3
  • Het aantal motorpolen: 10
  • Nominale stroom: 2.50A
  • Nominale spanning: 24V
  • Nominale snelheid: 100rpm
  • Nominaal koppel: 2,79Nm(395,10oz.in)
  • Nullaststroom: 0,70A
  • Nominaal vermogen: 40W
  • Isolatieklasse: E 120°C[248°F]
  • Isolatieweerstand: 50MΩ Min @500V
  • Levensduur: meer dan 5000 uur

Fysieke specificaties

  • Framegrootte: 70x70mm
  • Totale lengte: 97mm
  • Versnellingsbaktype: Spur Versnellingsbak
  • Overbrengingsverhouding: 30:1
  • Schachttype: Spiebaan
  • Schachtdiameter: Φ10mm
  • Schachtlengte: 33mm
  • Spiebaanlengte van de motor: 25mm
  • Sensor: Hall-sensor
  • Lager: kogel met diepe groef
  • Gewicht: 1,2kg

draad verbinding

1
2
3
4
5
6
7
8
U
W
Hb
Ha
V
-
Hc
+
Geel(dik)
Blauw(dik)
Groen
Geel
Groen(dik)
Zwart
Blauw
Rood
Soort product
Soort product BLDC Motor met Tandwielkast
Elektrische specificatie
Aantal fasen 3
Nominaal vermogen(W) 40
Nominale koppel(Nm) 2.79
Nominale snelheid(rpm) 100
Nominale spanning(V) 24
Nominale stroom(A) 2.50
Stroom zonder belasting(A) 0.7
Fysieke specificatie
Framemaat(mm) 70 x 70
Lichaamslengte(mm) 97
Met versnellingsbak Ja
Overbrengingsverhouding(xx:1) 30
Schacht Diameter(mm) 10
Schachtlengte(mm) 33
Type uitgaande as Spiebaan
Type versnellingsbak Vierkante Spur Versnellingsbak

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
EG-serie planetaire Tandwielkast versnelling 10:1 speling 15arc-min voor Nema 8 stappenmotor
EG-serie planetaire Tandwielkast versnelling 10:1 speling 15arc-min voor Nema 8 stappenmotor
Dit is de kleinste planetaire gearbx voor Nema 8 stappenmotor met een overbrengingsverhouding van 10:1, een maximale speling van 15arc-min en een inga..
vanaf
€32,93
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Digitale borstelloze DC-motordriver 12-24VDC Max 8.0A 120W
Digitale borstelloze DC-motordriver 12-24VDC Max 8.0A 120W
Dit is een borstelloze motordriver met een ingangsspanning van 12-24VDC en een maximaal vermogen van 120W. Vergeleken met de BLD-405S is de BLD-305S k..
vanaf
€14,47
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
100W 24V 4.5A 115/230V schakelende voeding Stepper Motor CNC router kits
100W 24V 4.5A 115/230V schakelende voeding Stepper Motor CNC router kits
Deze professionele 100W 24V 4.5A schakelende CNC voeding kan veel gebruikt worden in industriële automatisering en CNC Stepper/Servo systemen. 115V ..
vanaf
€9,83
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Digitale Brushless DC Motor Driver 24-48VDC Max 15.0A 400W
Digitale Brushless DC Motor Driver 24-48VDC Max 15.0A 400W
Deze 24-48VDC 400W borstelloze motordriver is een onafhankelijk door STEPPERONLINE ontwikkelde driver voor moderne industriële automatische bestu..
vanaf
€51,06
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

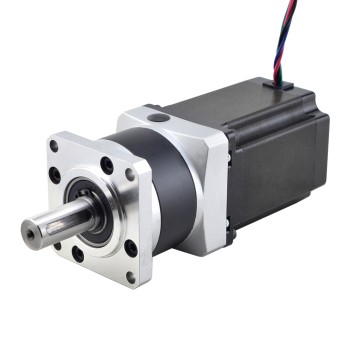

Nema 23 stappenmotor L=76.5mm overbrengingsverhouding 10:1 MG serie planetaire Tandwielkast
