24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak

24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak - 57BYA74-24-01-PG100 | StepperOnline
57BYA74-24-01-PG100
Type uitgaande asSpiebaan
Nominale spanning(V)24
Nominale stroom(A)5.70
Framemaat(mm)⌀57
Vraag

Downloads

57BYA74-24-01-PG100_Full_Datasheet.pdfPDF · 183.6KB57BYA74-24-01-PG100.STEPSTEP · 278.38KBLog in om te downloaden
Dezelfde serie
ModelType uitgaande asNominale spanning(V)Nominale stroom(A)Framemaat(mm)PrijsVoorraad
57BLR50-24-01-HG10Spiebaan245.00Nema 23 (57 x 57)€0,00Op voorraad
57BLR70-24-02-HG100Spiebaan2410.40Nema 23 (57 x 57)€59,57Op voorraad
57BLR90-24-01-HG100Spiebaan2414.00Nema 23 (57 x 57)€63,82Op voorraad
57BYA74-24-01-PG100Spiebaan245.70⌀57€63,28Op voorraad
57BYA74-24-01-PG27Spiebaan245.70⌀57€58,76Op voorraad
F2B15-24GN-30S/2GN100KD241.1060 x 60€25,62Op voorraad
F2B15-24GN-30S/2GN10KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN15KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN200KD241.1060 x 60€25,62Op voorraad
F2B15-24GN-30S/2GN20KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN30KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN3KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN3K-SALED241.1060 x 60€22,95Op voorraad
F2B15-24GN-30S/2GN50KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN50K-SALED241.1060 x 60€24,17Op voorraad
F2B15-24GN-30S/2GN5KD241.1060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN100KD480.6060 x 60€25,62Op voorraad
F2B15-48GN-30S/2GN10KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN15KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN200KD480.6060 x 60€25,62Op voorraad
F2B15-48GN-30S/2GN20KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN30KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN3KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN50KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN5KD480.6060 x 60€23,16Op voorraad
F2B40-24GL-30S/2GL150RCHol242.5060 x 60€37,90Op voorraad
F2B40-24GL-30S/2GL30RCHol242.5060 x 60€37,90Op voorraad
F3B40-24GN-30S/3GN100KSpiebaan242.5070 x 70€30,70Op voorraad
F3B40-24GN-30S/3GN10KSpiebaan242.5070 x 70€27,90Op voorraad
F3B40-24GN-30S/3GN15KSpiebaan242.5070 x 70€27,90Op voorraad
Alles in de categorie bekijken
24V 101W ronde BLDC-motor met tandwieloverbrenging 20,00Nm(2832.23oz.in) 100:1 ronde planetaire versnellingsbak
Dit is een ronde BLDC-motor van 24V 101W met een flens van Φ57mm. De ingebouwde ronde planetaire ver... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€63,28
5 + €61,19
10 + €59,23
50 + €57,40
100 + €55,67

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

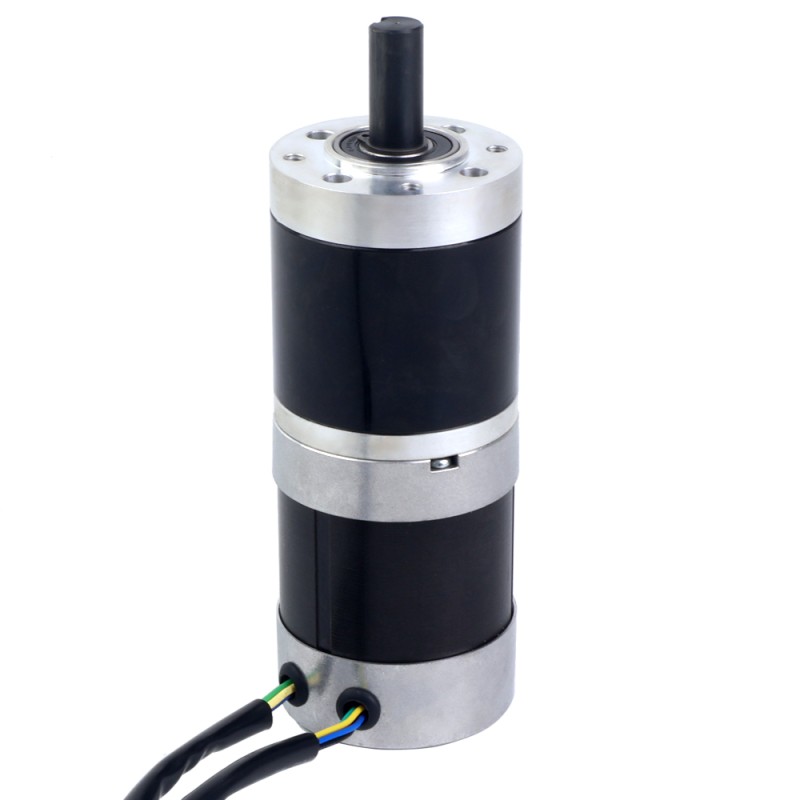

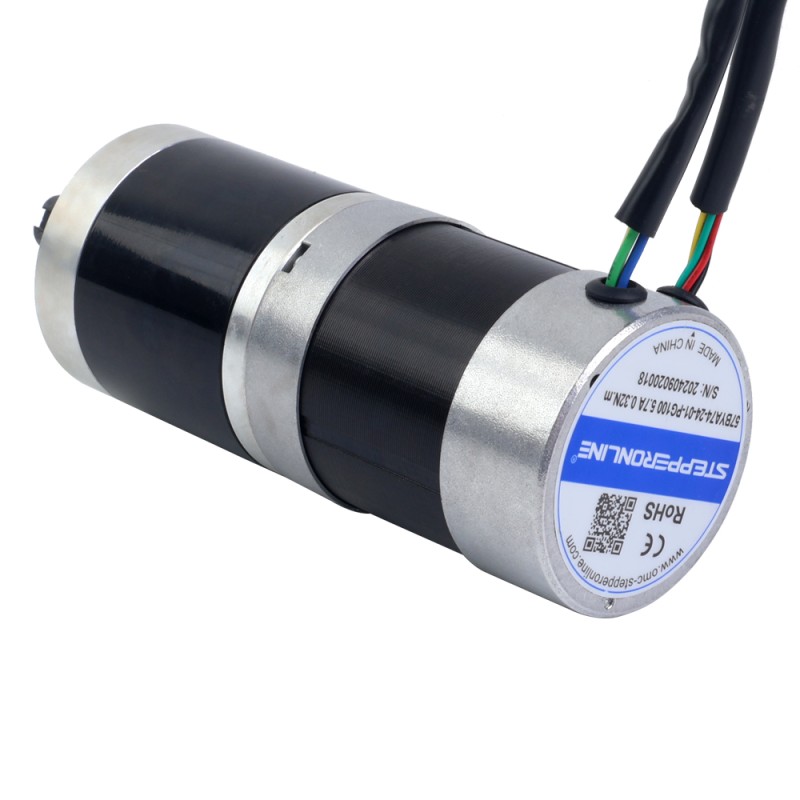

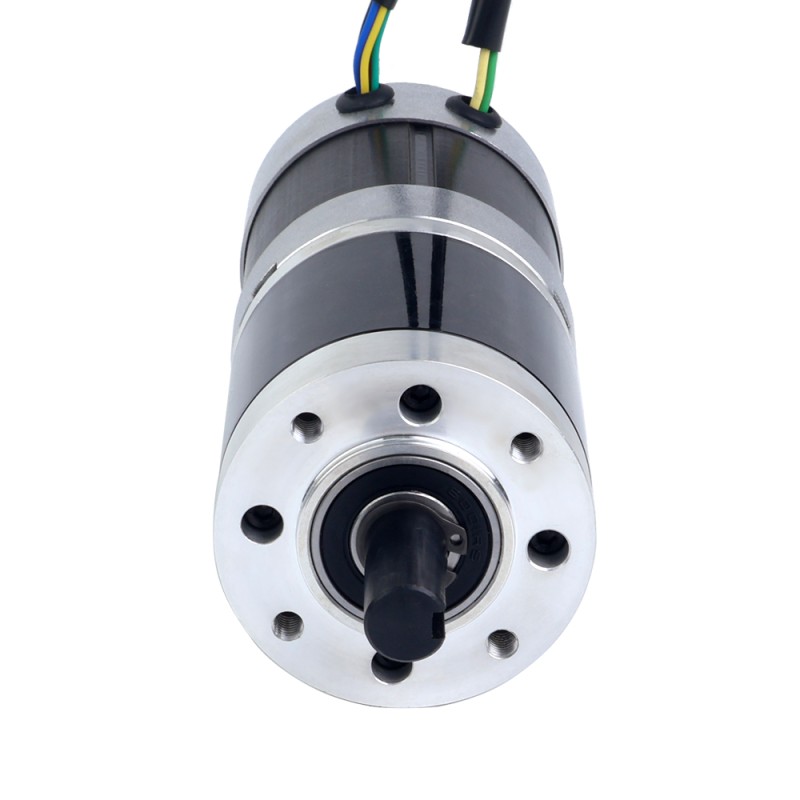

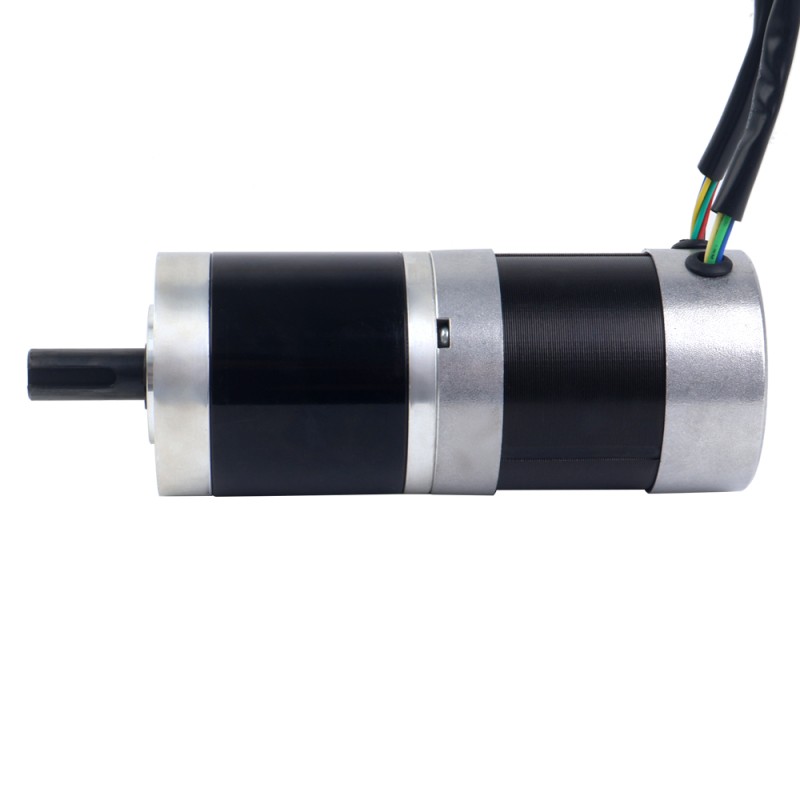

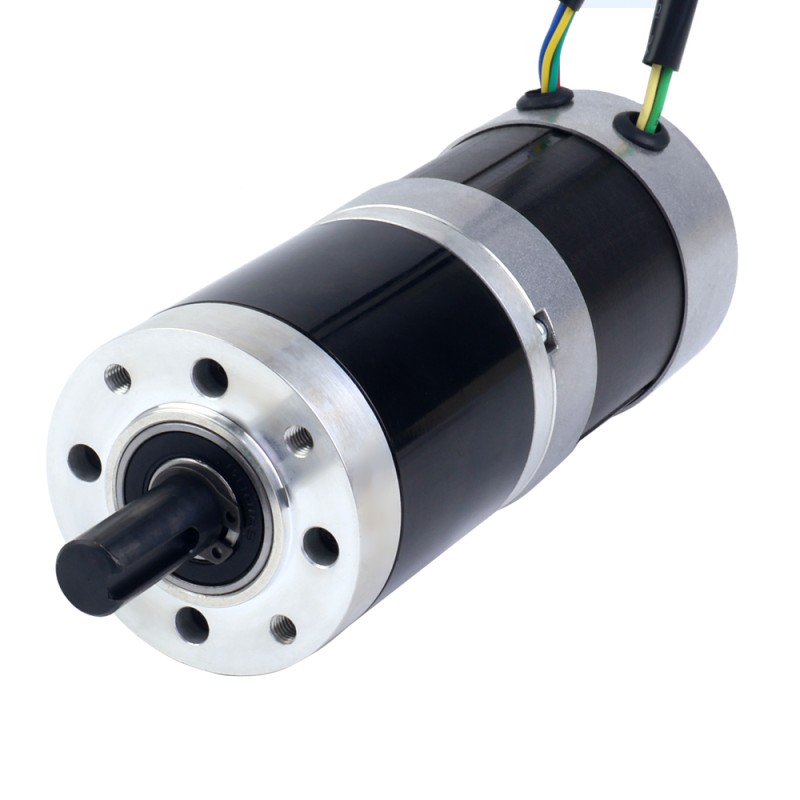

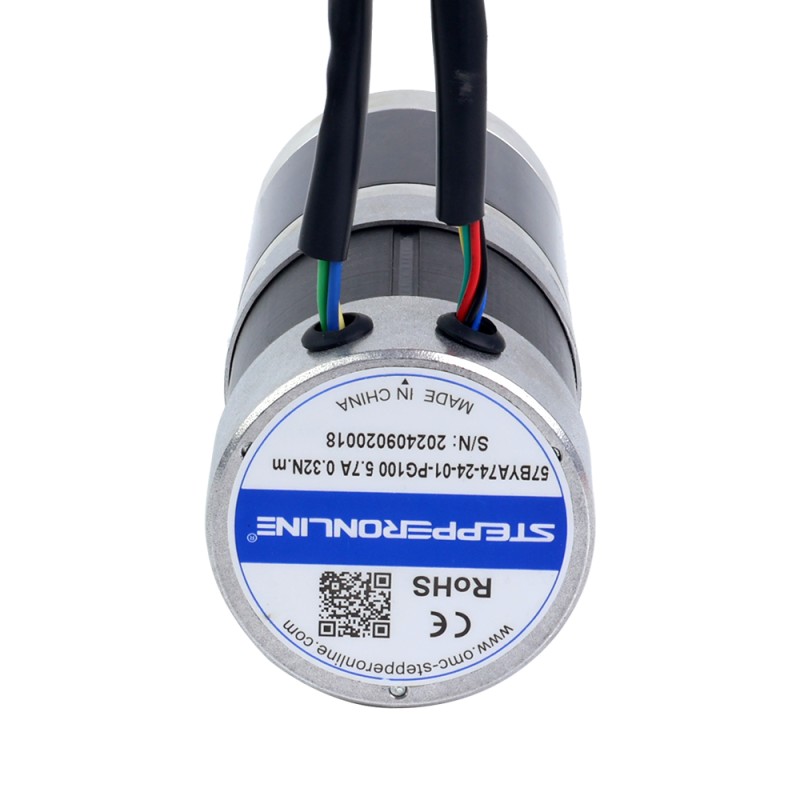

Dit is een ronde BLDC-motor van 24V 101W met een flens van Φ57mm. De ingebouwde ronde planetaire versnellingsbak van 100:1 levert een nominaal koppel van 20,00Nm(2832,23oz.in). Het totale cilindrische lichaam is meer geschikt voor installatie in specifieke situaties.
Het is de perfecte oplossing voor motion control-toepassingen die een hoog koppel, hoge precisie, maximale efficiëntie en compacte structuur vereisen, zoals medische apparatuur, robotica en andere industriële toepassingen, enz.

Elektrische specificatie

  • P/N: 57BYA74-24-01-PG100
  • Fase: 3
  • Polen: 4
  • Nominale spanning: 24V
  • Nominaal koppel zonder versnellingsbak: 0,32Nm(45,32oz.in)
  • Nominaal koppel met versnellingsbak: 20,00Nm(2832,23oz.in)
  • Nominaal vermogen: 101W
  • Nominale snelheid: 30rpm
  • Snelheid zonder versnellingsbak: 3000rpm
  • Nominale stroom: 5,70A
  • Weerstand/fase: 0,43 ± 10%Ohms
  • Inductie/fase: 1,18 ± 20%mH
  • TERUG-EMK: 4,8±5%V/krpm
  • Sensor: HALL
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificaties

  • Versnellingsbaktype: Ronde planetaire versnellingsbak
  • Overbrengingsverhouding: 100:1
  • Framegrootte: Φ57mm
  • Lichaamslengte: 135,5mm
  • Schachtdiameter: Φ12mm
  • Schachtlengte: 30mm
  • Astype: spiebaan
  • Aantal leads: 8
  • Leidinglengte: 500mm
  • Gewicht: 1,55kg

Verbinding

U
V
W
+5V
GND
A
B
C
Geel
Groen
Blauw
Rood
Zwart
Geel
Groen
Blauw
Soort product
Soort product BLDC Motor met Tandwielkast
Elektrische specificatie
Aantal fasen 3
Nominaal vermogen(W) 101
Nominale koppel(Nm) 0.32
Nominale snelheid(rpm) 30
Nominale spanning(V) 24
Nominale stroom(A) 5.70
Fysieke specificatie
Framemaat(mm) ⌀57
Lichaamslengte(mm) 135.5
Met versnellingsbak Ja
Overbrengingsverhouding(xx:1) 99.5
Schacht Diameter(mm) 12
Schachtlengte(mm) 30
Speling <=3 deg
Type uitgaande as Spiebaan
Type versnellingsbak Planetaire Tandwielkast
Versnellingsbak Vorm Ronde
