57BYA74-24-01-PG51 Uit productie
Overbrengingsverhouding(xx:1)51.06
Type versnellingsbakPlanetaire Tandwielkast

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Downloads

Dezelfde serie
ModelOverbrengingsverhouding(xx:1)Type versnellingsbakPrijsVoorraad
1-CL57Y-S12 Uit productie—————
1-CL57Y-S20 Uit productie—————
1-CL57Y-S30A Uit productie—————
1-CLYS20 Uit productie—————
1-CLYS30 Uit productie—————
1-CLYS30-1M5 Uit productie—————
1-CLYS30S-V20 Uit productie—————
1-CLYS40 Uit productie—————
1-DM542T-24HS34 Uit productie—————
1-DM542T-24HS39 Uit productie—————
1-DM556S-24HS39 Uit productie—————
11C13S0754ED3-013RS Uit productie—————
11E13S0754ED2-100RS Uit productie—————
11E18S0754ED2-101RS Uit productie—————
11E18S0754FD3-250RS Uit productie—————
11E18S0754GD3-250RS Uit productie—————
11E20S0674AA2-100RS Uit productie—————
11E20S0674ED2-100RS Uit productie—————
11HS12-0674D2-PG27 Uit productie—26.85Economische Planetaire——
11HS12-0674S-PG100 Uit productie—99.548Economische Planetaire——
11HS20-0674D-PG14-AR3 Uit productie—13.73Economische Planetaire——
11HS20-0714S-PG100 Uit productie—99.05Economische Planetaire——
11N13S0754AA2-100RS Uit productie—————
11N13S0754QE2-150RS Uit productie—————
11N18S0754ED3-250RS Uit productie—————
11N20S0674AA2-100RS Uit productie—————
14E13S0574JE3-150RS Uit productie—————
14E13S0574QE3-150RS Uit productie—————
14E17S0914JE3-250RS Uit productie—————
14E17S0914QE3-250RS Uit productie—————
Alles in de categorie bekijken
24V 101W ronde BLDC-motor met tandwieloverbrenging 11,42Nm(1617,20oz.in) 51:1 ronde planetaire versnellingsbak
Dit is een 24V 101W BLDC-motor met een flens van Φ57mm. De ingebouwde ronde planetaire versnellingsb... Lees meer
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

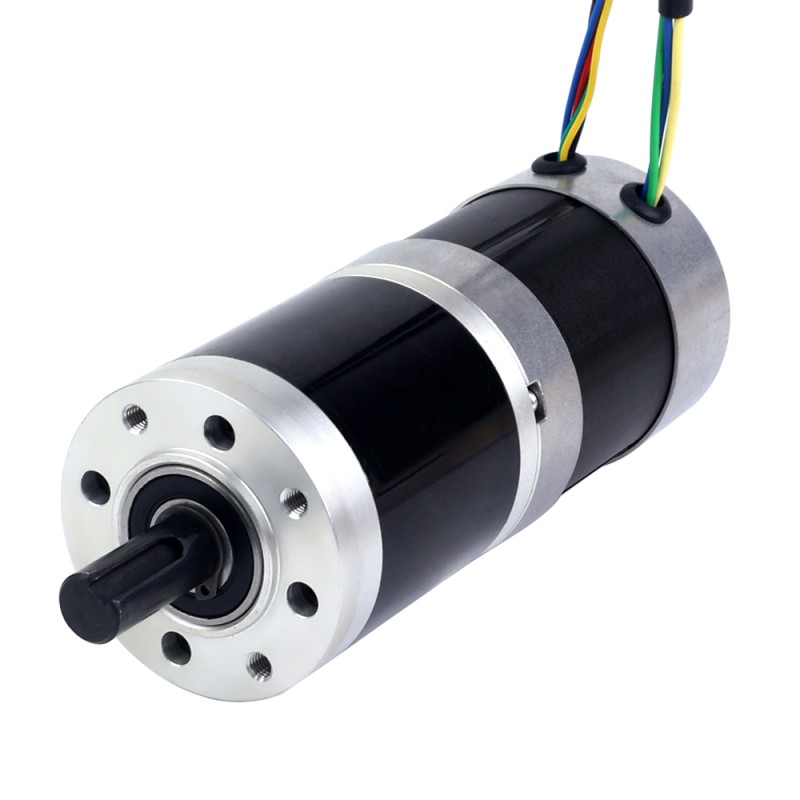

Dit is een 24V 101W BLDC-motor met een flens van Φ57mm. De ingebouwde ronde planetaire versnellingsbak van 51:1 levert een nominaal koppel van 11,42Nm(1617,20oz.in). Het totale cilindrische lichaam is meer geschikt voor installatie in specifieke situaties.
Het is de perfecte oplossing voor motion control-toepassingen die een hoog koppel, hoge precisie, maximale efficiëntie en compacte structuur vereisen, zoals medische apparatuur, robotica en andere industriële toepassingen, enz.

Elektrische specificatie

  • Onderdeelnummer van de fabrikant: 57BYA74-24-01-PG51
  • Fase: 3
  • Polen: 4
  • Nominale spanning: 24V
  • Nominaal koppel zonder versnellingsbak: 0,32Nm(45,32oz.in)
  • Nominaal koppel met versnellingsbak: 11,42Nm(1617,20oz.in)
  • Nominaal vermogen: 101W
  • Nominale snelheid: 59rpm
  • Snelheid zonder versnellingsbak: 3000rpm
  • Nominale stroom: 5,70A
  • Weerstand/fase: 0,43 ± 10%Ohms
  • Inductie/fase: 1,18 ± 20%mH
  • TERUG-EMK: 4,8±5%V/krpm
  • Sensor: HALL
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificaties

  • Type versnellingsbak: planetaire versnellingsbak
  • Overbrengingsverhouding: 51:1
  • Framegrootte: Φ57mm
  • Lichaamslengte: 135,5mm
  • Schachtdiameter: Φ12mm
  • Schachtlengte: 30mm
  • Astype: spiebaan
  • Aantal leads: 8
  • Leidinglengte: 500mm
  • Gewicht: 1,57kg

Verbinding

U
V
W
+5V
GND
A
B
C
Geel
Groen
Blauw
Rood
Zwart
Geel
Groen
Blauw
Soort product
Soort product BLDC Motor met Tandwielkast
Elektrische specificatie
Aantal fasen 3
Nominaal vermogen(W) 101
Nominale koppel(Nm) 0.32
Nominale snelheid(rpm) 59
Nominale spanning(V) 24
Nominale stroom(A) 5.70
Fysieke specificatie
Framemaat(mm) ⌀57
Lichaamslengte(mm) 135.5
Met versnellingsbak Ja
Overbrengingsverhouding(xx:1) 51.06
Schacht Diameter(mm) 12
Schachtlengte(mm) 30
Speling <=3 deg
Type uitgaande as Spiebaan
Type versnellingsbak Planetaire Tandwielkast
Versnellingsbak Vorm Ronde
