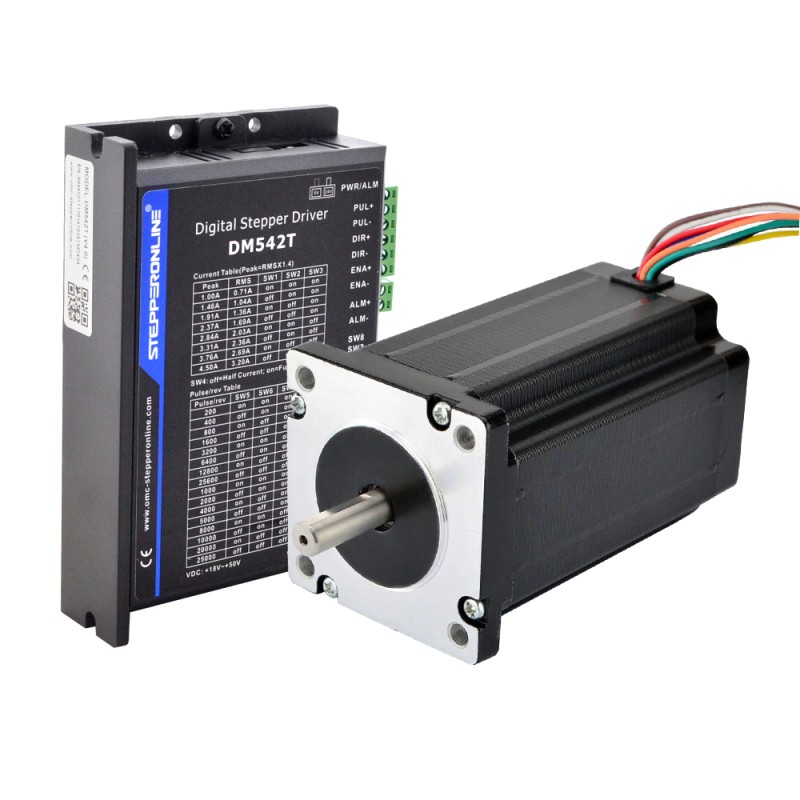

1 As Stappenmotor Kit 4.0Nm (566oz.in) Nema 24 Stappenmotor & Driver

1 As Stappenmotor Kit 4.0Nm (566oz.in) Nema 24 Stappenmotor & Driver
1 As Stappenmotor Kit 4.0Nm (566oz.in) Nema 24 Stappenmotor & Driver
1 As Stappenmotor Kit 4.0Nm (566oz.in) Nema 24 Stappenmotor & Driver
1 As Stappenmotor Kit 4.0Nm (566oz.in) Nema 24 Stappenmotor & Driver
1 As Stappenmotor Kit 4.0Nm (566oz.in) Nema 24 Stappenmotor & Driver
1 As Stappenmotor Kit 4.0Nm (566oz.in) Nema 24 Stappenmotor & Driver
1-DM542T-24HS39 Uit productie

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Vraag

Downloads

24HS39-3008D.STEPSTEP · 1.63MBLog in om te downloadenDM542T_V4.0.pdfPDF · 861.28KBDM542T.pdfPDF · 686.95KBDM542T.STEPSTEP · 2.43MBLog in om te downloadenDM542T(V4.0).STEPSTEP · 1.85MBLog in om te downloaden
Dezelfde serie
ModelPrijsVoorraad
1-CL57Y-S12 Uit productie—————
1-CL57Y-S20 Uit productie—————
1-CL57Y-S30A Uit productie—————
1-CLYS20 Uit productie—————
1-CLYS30 Uit productie—————
1-CLYS30-1M5 Uit productie—————
1-CLYS30S-V20 Uit productie—————
1-CLYS40 Uit productie—————
1-DM542T-24HS34 Uit productie—————
1-DM542T-24HS39 Uit productie—————
1-DM556S-24HS39 Uit productie—————
11C13S0754ED3-013RS Uit productie—————
11E13S0754ED2-100RS Uit productie—————
11E18S0754ED2-101RS Uit productie—————
11E18S0754FD3-250RS Uit productie—————
11E18S0754GD3-250RS Uit productie—————
11E20S0674AA2-100RS Uit productie—————
11E20S0674ED2-100RS Uit productie—————
11HS12-0674D2-PG27 Uit productie—26.85Economische Planetaire——
11HS12-0674S-PG100 Uit productie—99.548Economische Planetaire——
11HS20-0674D-PG14-AR3 Uit productie—13.73Economische Planetaire——
11HS20-0714S-PG100 Uit productie—99.05Economische Planetaire——
11N13S0754AA2-100RS Uit productie—————
11N13S0754QE2-150RS Uit productie—————
11N18S0754ED3-250RS Uit productie—————
11N20S0674AA2-100RS Uit productie—————
14E13S0574JE3-150RS Uit productie—————
14E13S0574QE3-150RS Uit productie—————
14E17S0914JE3-250RS Uit productie—————
14E17S0914QE3-250RS Uit productie—————
Alles in de categorie bekijken
1 As Stappenmotor Kit 4.0Nm (566oz.in) Nema 24 Stappenmotor & Driver
Deze CNC-kit bevat: 1 x Digitale Stappenaandrijving 1.0-4.2A 20-50VDC voor Nema 17, 23, 24 Stappe... Lees meer
2 beoordeling(en) • Geef beoordeling
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.
Deze CNC-kit bevat:
  • 1 x Digitale Stappenaandrijving 1.0-4.2A 20-50VDC voor Nema 17, 23, 24 Stappenmotor

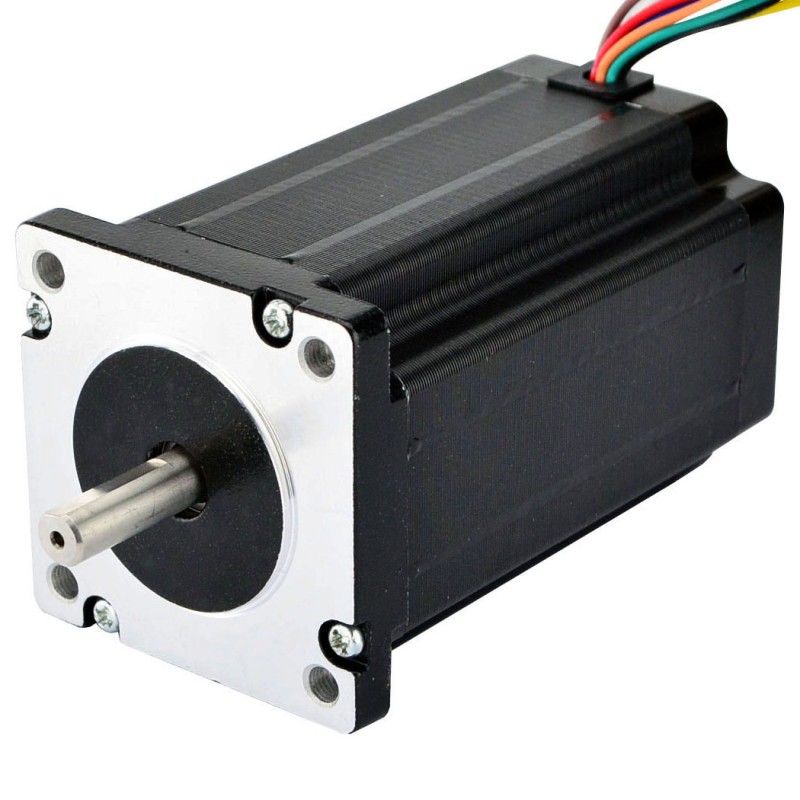

  • 1 x Dubbele Schacht Nema 24 Bipolair 4Nm (566oz.in) 60x60x100mm 8 Draden

Motorspecificatie

  • Onderdeelnummer fabrikant: 24HS39-3008D
  • Motortype: Bipolaire Stepper
  • Staphoek: 1.8deg
  • Houdkoppel (Bipolair): 4Nm (566oz.in)
  • Houdkoppel (Unipolair): 2.8Nm (397oz.in)
  • Nominale stroom/fase (bipolair parallel): 4.24A
  • Nominale stroom/fase (bipolaire serie): 2.12A
  • Nominale stroom/fase (unipolair): 3A
  • Fase Weerstand (Bipolaire Parallel): 0.7ohms
  • Faseweerstand (Bipolaire Serie): 2,8 ohm
  • (Unipolaire) faseresistentie: 1,4 ohm
  • Inductantie (Bipolaire Parallel): 3mH±20% (1KHz)
  • (Bipolaire Periodieke) inductantie: 12mH±20% (1KHz)
  • (Unipolaire) inductantie: 3mH±20% (1KHz)
  • Framemaat: 60 x 60mm
  • Lichaamslengte: 100mm
  • Schacht Diameter: Φ8mm
  • Schacht Lengte: 24mm
  • D-gesneden Lengte: 20mm
  • Aantal draden: 4
  • Loodlengte: 400mm
  • Gewicht: 1,6kg

Aansluiting

A+
A-
C+
C-
B+
B-
D+
D-
ROOD
JEL
BLK
BLU
WHT
ORG
GRN
BRN

Specificatie bestuurder

  • Ingangsspanning 20-50 VDC
  • Anti-resonantie zorgt voor een optimaal koppel en nulls instabiliteit in het middenbereik
  • Automatische motoridentificatie en automatische parameterconfiguratie bij het inschakelen bieden optimale reacties met verschillende motoren
  • Multi-Stepping maakt het mogelijk om met een stapinvoer met een lage resolutie een hogere microstapuitvoer te produceren, waardoor de motorbewegingen soepeler verlopen
  • 15 selecteerbare microstapresoluties waaronder 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
  • Soft-start zonder "sprong" bij inschakelen
  • 8 selecteerbare piekstromen inclusief 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
  • Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang
  • Automatische ruststroomreductie
  • Geschikt voor 2-fasige en 4-fasige motoren
  • Ondersteuning PUL/DIR-modus
  • Overspannings- en overstroombeveiliging
Soort product
Soort product Open Loop Stepper Kit
Elektrische specificatie
Aantal assen 1
Aantal fasen 2
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 566
Ingangsspanning referentie(V) 24 - 48DC
Vasthoudkoppel(Ncm) 400
Fysieke specificatie
Framemaat(mm) Nema 24 (60 x 60)
Productserie TS Series
Schacht Diameter(mm) 8
Type uitgaande as D

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
MRVR030 Wormwielkast 25:1 verhouding Φ9mm ingaande as met 56B5 motor ingangsflens
MRVR030 Wormwielkast 25:1 verhouding Φ9mm ingaande as met 56B5 motor ingangsflens
Deze wormwielkast uit de MRVR030-serie, met een overbrengingsverhouding van 25 en een ingaande asdiameter van 9 mm, is geschikt voor alle standaard IE..
vanaf
€0,00
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

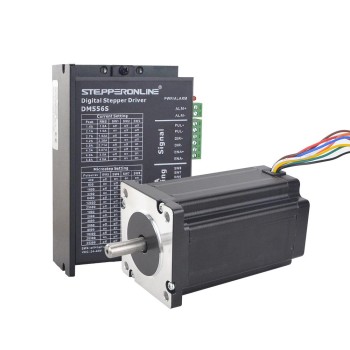

1 As Stappenmotor CNC Kit 4Nm(566oz.in) Nema 24 Stappenmotor & Digitale Stappenstuurprogramma
